Serienschaltung - Rotex Solaris Montageanleitung

1 Kollektorverbinder
2 Montage-Profilschiene
3 Kollektorsicherungshaken
4 Flachkollektor Solaris V26
5 Rücklauf-Anschlussrohr
6 Vorlauf-Anschlussrohr

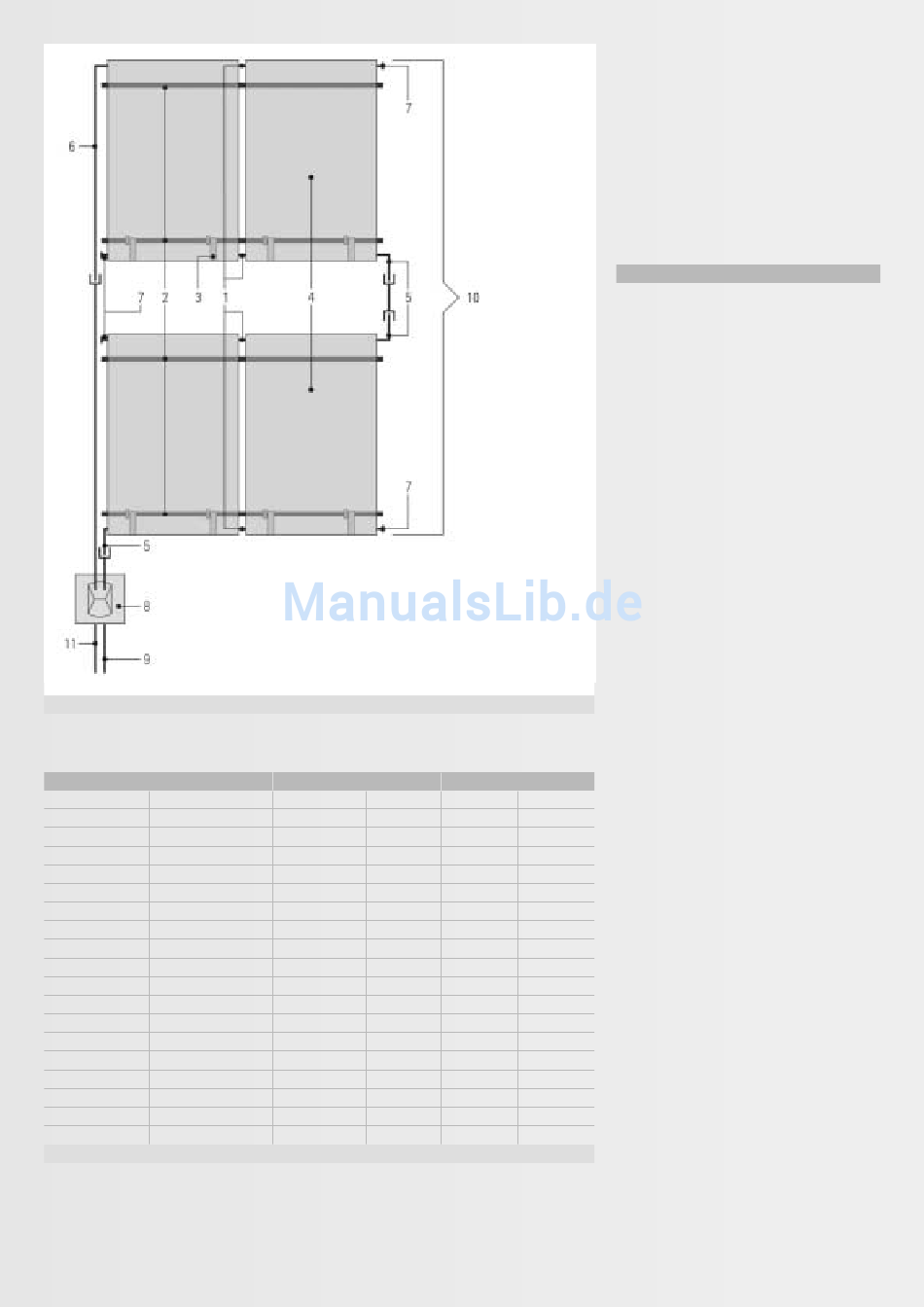

Bild 10.13: Alternative Kollektoranordnung
Kollektoranzahl
Montageart
Typ Best.-Nr.
SCS 38/16/0 164516
Solaris V26 164300
RPS 2 164105
Connect SCS 164209
Connect VG 164210
Connect AB 164205
KRL-AR E1600010
KVST E1600051
Connect B 164201
Connect C 164202
FIX-1 164220
FIX-2 164221
FIX-VB 164222
FIX-AD 164700
FIX-IDE 164602
FIX-IDG 164600
FIX-IDZ 164601
Tabelle 10.1: Systemkomponenten für alternative Kollektoranordnung
[ 58 ]
7 Kollektor-Verschlussstopfen
8 Universal-Dachdurchführung
9 Solar-Rücklaufleitung
10 Solaris-Kollektorfeld
(2 x 2 Kollektoren)
11 Solar-Vorlaufleitung
2 x 1
Aufdach Indach Aufdach
Anzahl Anzahl Anzahl
1 1
2 2
1 1
1 1
1 1
1 1
2 2
2 2
0 0
0 0
2 2
0 0
0 0
2 0
0 2
0 0
0 0

Serienschaltung

Alternativ zu der reinen Parallelschaltung der
Kollektoren, von der in dieser Anleitung aus-
schließlich die Rede ist (vergl. Kapitel 2,
Bild 2.5), kann es manchmal zweckmäßig oder
erforderlich sein, die Kollektoren übereinander
zu montieren. Übereinander liegende
Kollektoren bzw. Kollektorfelder müssen dann
in Reihe geschaltet werden (Bild 10.13). Dazu
werden zusätzlich zum Kollektoranschluss-
paket Connect AB zwei weitere Rücklaufan-
schlussrohre KRL-AR (Bestellnummer
E 16 000 10) und zwei weitere Kollektor-
Verschlussstopfen KVST (Bestellnummer
E 16 000 51) benötigt.
2 x 2
Indach
Anzahl
1 1
4 4
1 1
1 1
1 1
1 1
2 2
2 2
2 2
0 0
0 0
2 2
0 0
4 0
0 0
0 2
0 0
