Lieferumfang der Systemkomponenten

Zur Flachdachmontage eines Solaris-Kollektor-
felds werden die im folgenden beschriebenen
System-Komponenten benötigt:
• Flachdachgestell Grundpaket FIX-FD2
Mit dem Flachdachgestell Grundpaket (Bild
8.4) können 2 Kollektoren montiert werden. Es
enthält 3 Grundschienen, 3 Auflageschienen, 3
Stützwinkel, 4 Querstreben, 2 Diagonalstreben
und einen Zubehörbeutel (mit 6 Klemmsteinen,
13 Sechskantschrauben SW13, 19 selbst-
sichernde Sechskantmuttern SW13, 40 Unter-
lagsscheiben, 6 Klemmbleche, 8 Flachrund-
schrauben, 8 Sechskantmuttern SW13,
8 Federringe)
• Flachdachgestell Erweiterungspaket
FIX-FD1
Sind mit dem Flachdachgestell Grundpaket die
ersten 2 Kollektoren montiert, kann jeder wei-
tere Kollektor (3 bis 5) mit dem Flachdachge-
stell Erweiterungspaket (Bild 8.5) montiert
werden. Es enthält 1 Grundschiene, 1 Auflage-
schiene, 1 Stützwinkel, 2 Querstreben und
einen Zubehörbeutel (mit 2 Klemmsteinen,
3 Sechskantschrauben SW13, 5 selbst-
sichernde Sechskantmuttern SW13, 12 Unter-
lagsscheiben, 2 Klemmbleche, 4 Flachrund-
schrauben, 4 Sechskantmuttern SW13,
4 Federringe)
• Kollektorbefestigungspakete
FIX-2 und FIX-1
Die Kollektorbefestigungspakete FIX-2 für zwei
Kollektoren und FIX-1 für einen Kollektor ent-
halten je zwei Montageprofilschienen in der
zur Kollektorzahl passenden Länge, pro Kollek-
tor zwei Kollektorsicherungshaken und vier
Klemmverschraubungen (Bild 8.6).
1 Flachdachgestell
2 Montage-Profilschiene
3 Kollektorsicherungshaken
4 Flachkollektor Solaris V26
5 Rücklauf-Anschlussrohr
6 Vorlauf-Anschlussrohr
7 Kollektor-Verschlussstopfen
8 Flachdachdurchführung

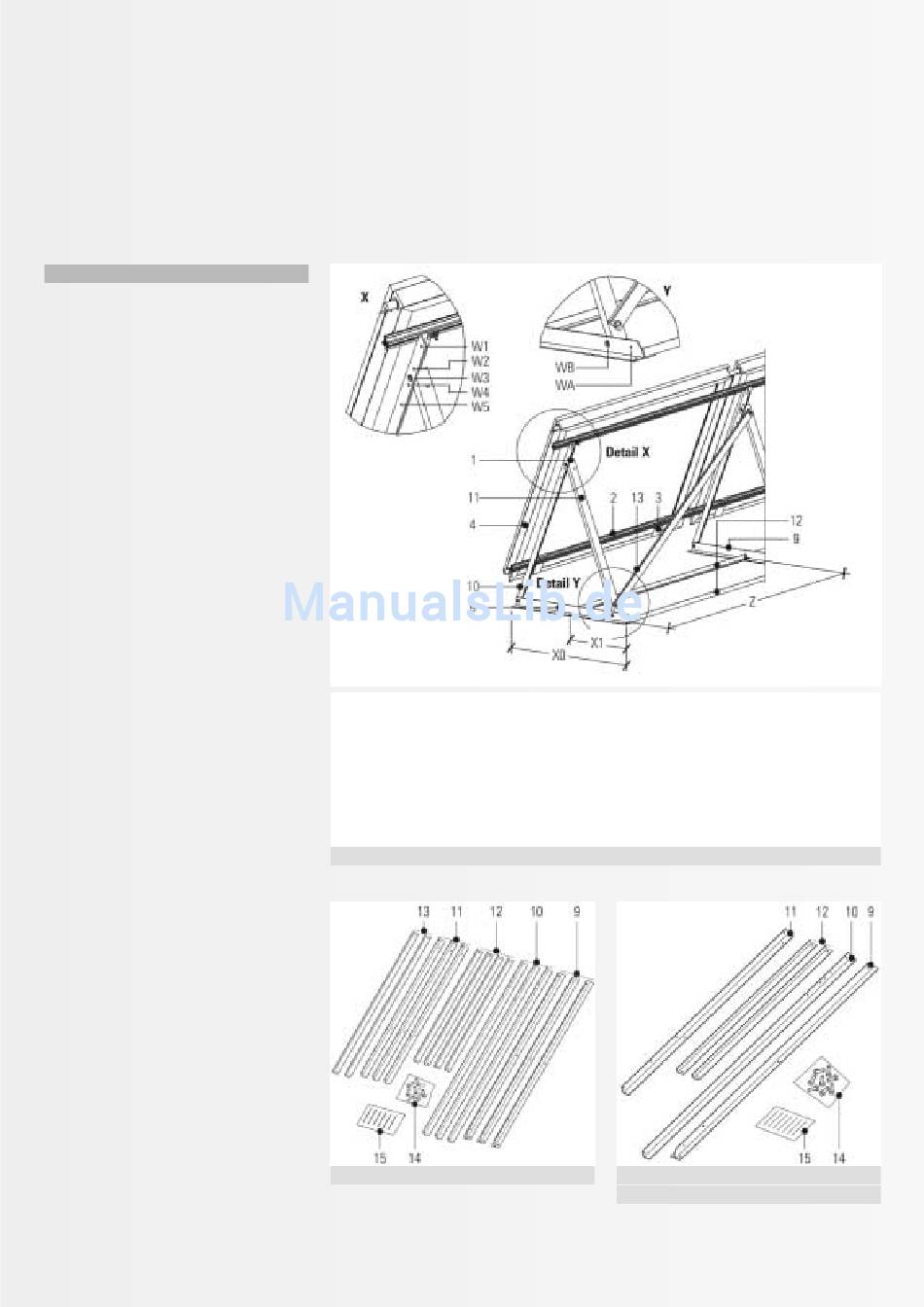

Bild 8.3: Solaris-Kollektorfeld-Winkelstellung
Bild 8.4: Flachdachgestell Grundpaket FIX-FD2
9 Grundschiene
10 Auflageschiene
11 Stützwinkel
12 Querstrebe
13 Diagonalstrebe
14 Zubehörbeutel
15 Montage-Hinweis
Bild 8.5: Flachdachgestell Erweiterungspaket
FIX-FD1
