Rotex Solaris Montageanleitung Seite 12

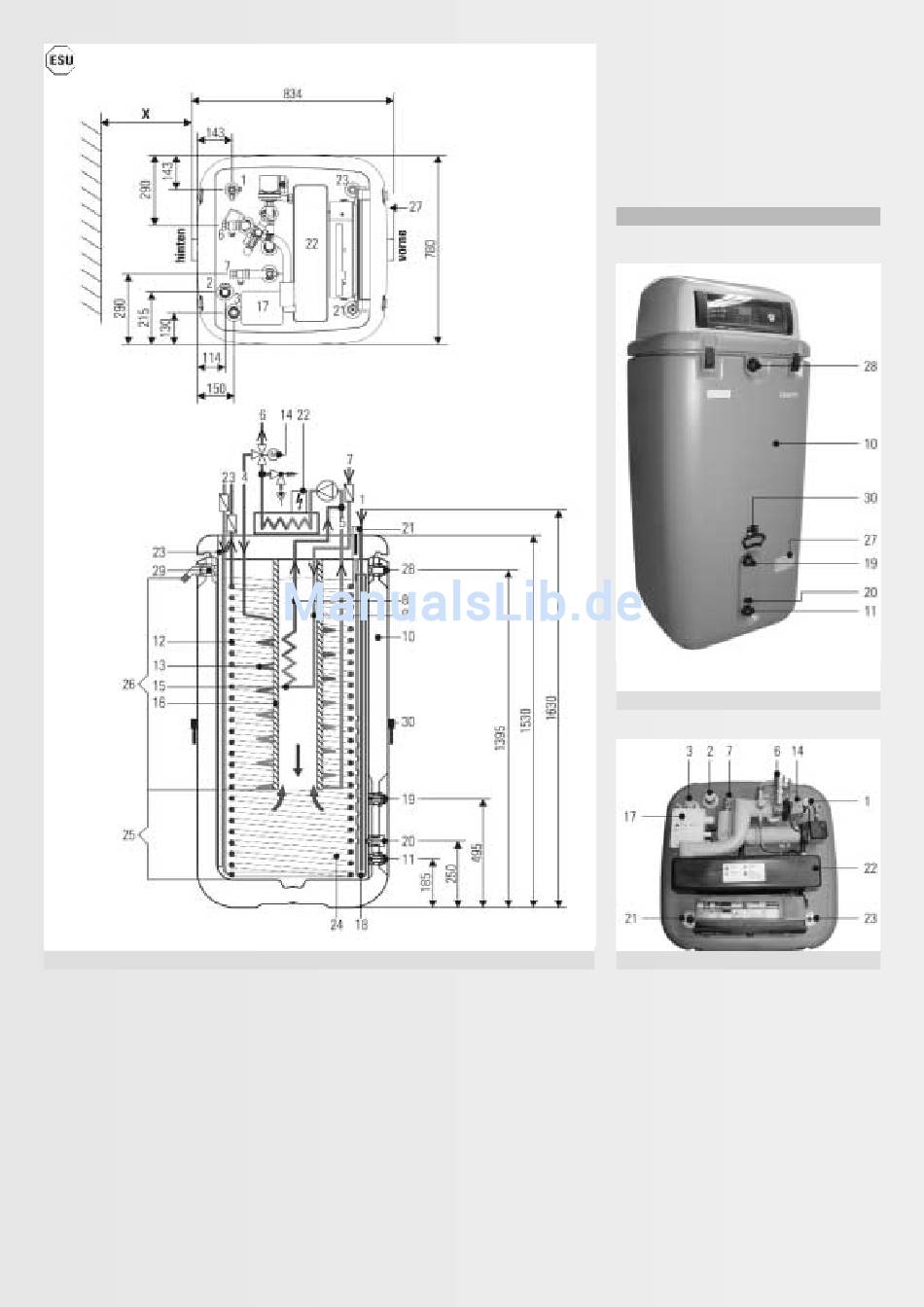

Bild 4.8: Anschlussmaße und Schematischer Aufbau ESU
1 Solaris Vorlauf (1" ÜM)
2 Kaltwasser 1) (1" AG)
3 Warmwasser 1) (1" AG)
4 Speicherladung Vorlauf (Heizung 2)
5 Speicherladung Rücklauf (Heizung 2)
6 Heizung Vorlauf (1" IG)
7 Heizung Rücklauf 1) (1" IG)
8 Heizungsunterstützung Vorlauf
9 Heizungsunterstützung Rücklauf
10 Speicherbehälter (doppelwandige Hülle aus
Polypropylen mit PUR-Hartschaum-Wärme-
dämmung)
11 Anschluss für Solaris Rücklauf (Tr 32x3 AG mit
Ventileinsatz), Füll- und Entleeranschluss
[ 12 ]
12 Edelstahl-Wellrohr-Wärmetauscher
zur Trinkwassererwärmung
13 Edelstahl-Wellrohr-Wärmetauscher
zur Speicherladung
14 3-Wege-Umschaltventil
15 Edelstahl-Wellrohr-Wärmetauscher
zur Heizungsunterstützung
16 Wärmedämmhülle für Heizungsunterstützungs-
Wärmetauscher
17 Gehäuse für elektrischen Anschluss
18 Solaris Vorlauf Schichtungsrohr
19 Anschluss für Ausgleichsleitung (Tr 32x3 AG mit
Ventileinsatz), für Speichererweiterung
20 Tauchhülse für Solaris-Rücklauf-Temperatur-
fühler
1) mit Schwerkraftbremse (maximal für 95 °C Betriebstemperatur geeignet)
Anschlüsse an E-SolarUnit ESU 9
Bild 4.9: Seitenansicht E-SolarUnit
Bild 4.10: Anschlüsse oben E-SolarUnit
21 Füllstandssonde
22 Elektrischer Wärmeerzeuger mit Wärme-
dämmung
23 Fühlertauchhülse für Speichertemperaturfühler
24 Druckloses Speicherwasser
25 Solarzone
26 Brauchwasserzone
27 Typenschild
28 Sicherheits-Überlauf-Anschluss vorne (Tr 32x3)
29 Sicherheits-Überlauf-Anschluss hinten (Tr 32x3)
30 Handgriff
X Empfohlener Wandabstand 200 mm
