6 . 4 F ü h l e rm o n t a g e
In der oberen rechten Ecke des Kollektors,
am seitlichen Kollektorrahmen, ca. 10 cm un-
terhalb des oberen Anschlusses befindet sich
die Tauchhülse für den Kollektor-Temperatur-
fühler, die im Auslieferungszustand verschlos-
sen ist (Bild 6.4.1).
1. Die äußere Kappe dieser Tauchhülse muss
bei dem Kollektor abgeschnitten werden, in den
der Kollektorfühler montiert werden soll (Bild
6.4.2). Zweckmäßigerweise wird der Kollektor-
fühler in den Kollektor montiert, an den das
Vorlaufanschlussrohr eingesteckt wird.
2. Der Kollektorfühler ist mit einer Markierung
versehen, die die Eintauchtiefe von 63 mm
enthält. Der Fühler ist dann bis zu dieser
Markierung (= Anschlag bei kurzem Markie-
rungsring) in die Tülle einzuschieben (Bild
6.4.3). Fühler, bei denen die Markierung direkt
im Anschluss an die metallische Fühlerhülse
beginnt, sind so tief einzuschieben, bis die
Markierung verschwindet.
Hinweis: sollte sich der Fühler
nicht ganz bis zum Markierungs-
ring bzw. nicht bis zum völligen Ver-
schwinden der Markierung in die Tauch-
hülse einschieben lassen, könnte sich die
Fühlerspitze verkantet haben. Sie sitzt
dann nicht korrekt in der metallischen
Hülse des Absorbers. Der Fühler würde in
diesem Fall eine falsche Temperatur
messen. Gegebenenfalls kann die Tauch-
hülse mit einem Spiralbohrer Ø 5,5 mm
ausgerichtet werden, damit der Kollektor-
fühler sich korrekt bis zum Anschlag ein-
schieben lässt.
3. Das 7,5 m lange Silikonkabel wird zur Dach-
durchführung geführt. Das Fühlerkabel kann
mit Kabelbindern an der Montageschiene oder
an den Anschlussrohren festgebunden werden
(Bild 6.4.4).
Achtung: Bei der Kabelführung
ist darauf zu achten, dass kein
Regenwasser zur Einsteckstelle
des Fühlers hin ablaufen kann, um
potenzielle Fühlerschäden durch ein-
dringende Feuchtigkeit (Kapillarwirkung)
zu vermeiden.

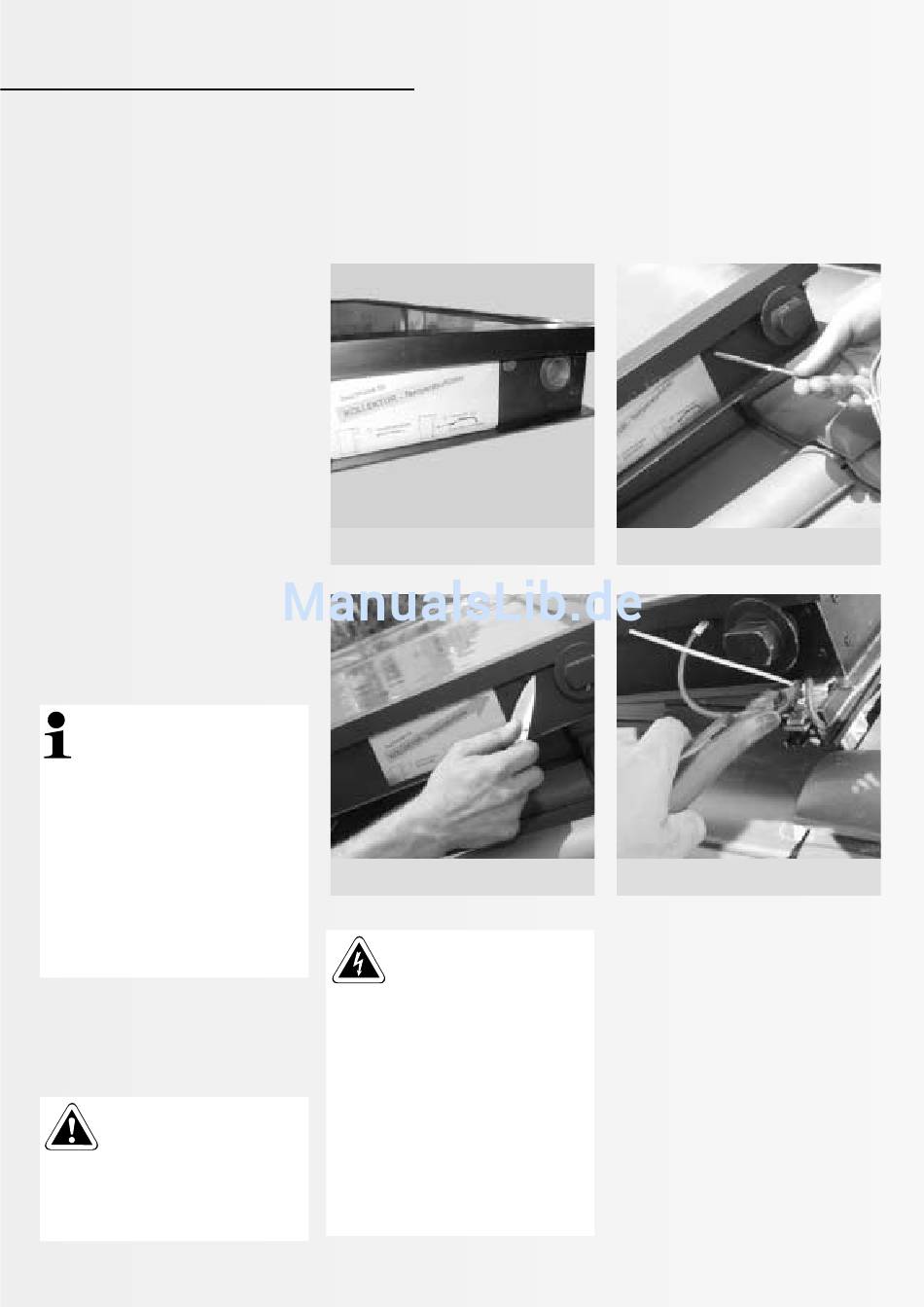

Bild 6.4.1: Tauchhülse für Kollektorfühler-
Auslieferzustand
Bild 6.4.2: Verschlusskappe abschneiden
(nur abgesetztes Teilstück)
Achtung: Blitzschutz
Bei Verwendung von
Kunststoff-Verbindungsrohren
(z. B. ROTEX-Connect VG) ist der Kollektor-
fühler bei einem Blitzeinschlag in der
Nähe die einzige leitende Verbindung zur
Solaris-Reglung. Durch vom Blitz ver-
ursachte, induzierte Spannungen kann ein
Defekt am Fühler oder an der Solaris-
Regelung auftreten.
Um dies zu vermeiden muss das Kollektor-
feld bauseits geerdet werden (Erdungs-
Leitung mindestens 10 mm 2 ).
Diese Arbeit darf nur von einer auto-
risierten Fachkraft (Elektriker) durchge-
führt werden.
Bild 6.4.3: Kollektor-Temperaturfühler bis zum
Anschlag in Tauchhülse einstecken
Bild 6.4.4: Fühlerkabel mit Kabelbindern
befestigen
