Rotex Solaris Montageanleitung Seite 16

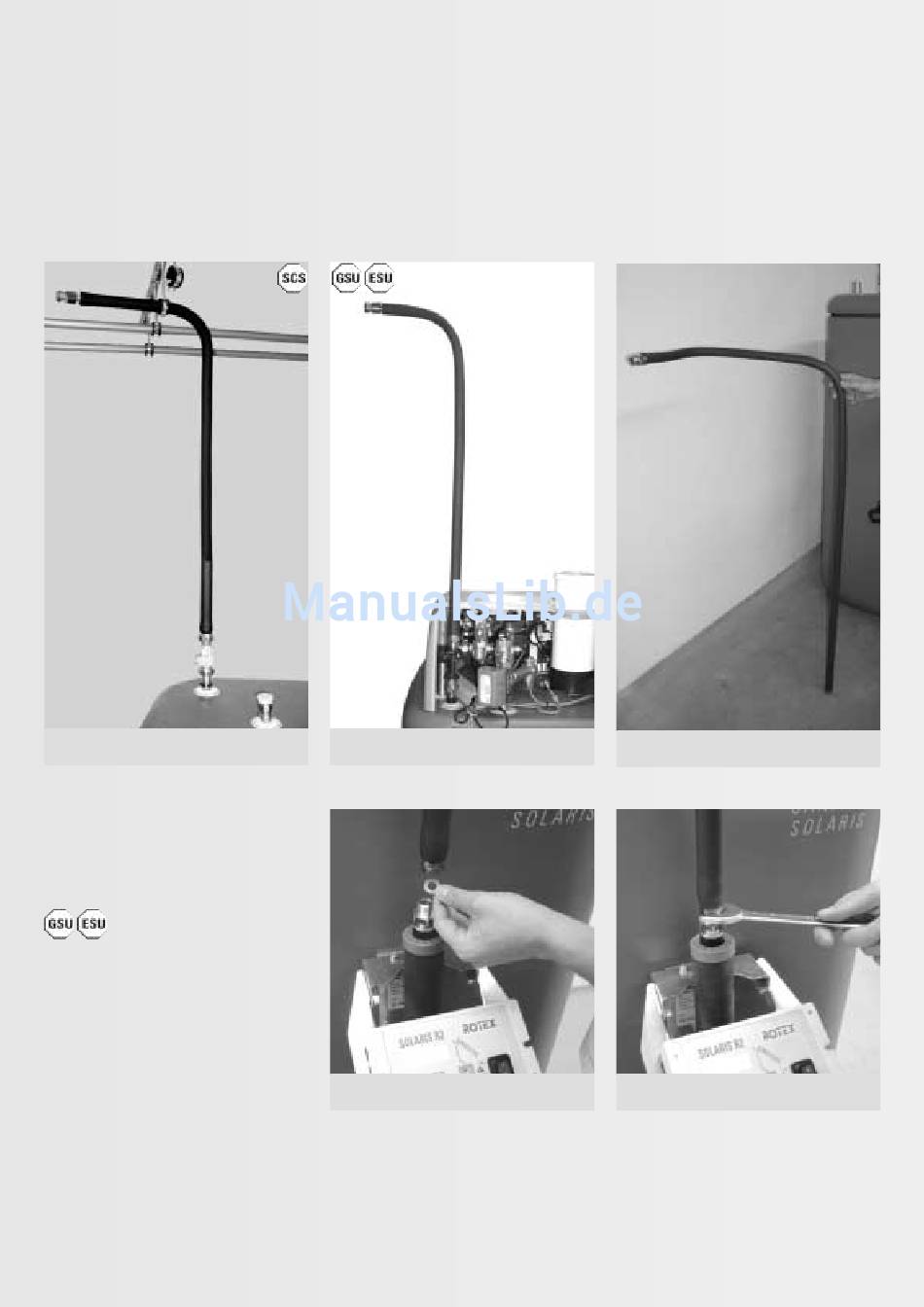

Bild 5.9: fertig montiertes Connect SCS-
Vorlaufrohr
Das längere Rücklauf-Verbindungsrohr wird,
wie in Bild 5.11 bis 5.14 gezeigt, nach dem
Biegen mit der 1 / "-Überwurfmutter an die
2
Pumpengruppe angeschraubt (Maulschlüssel
SW 25).
Beim Anschluss an die GasSolar-
Unit und an die E-SolarUnit empfiehlt sich, das
Rücklauf-Verbindungsrohr so zu biegen, dass
es nicht das Schaltfeld der GSU/ESU verdeckt
verdeckt (Bild 5.15).
Die oberen Enden der beiden Verbindungslei-
tungen sind mit ausreichendem Abstand zur
Decke des Aufstellraums abzuhängen, so dass
auch der übrige waagerechte Teil der nun an-
zuschließenden Verbindungsleitung (Connect
VG) mit durchgängigem Gefälle zum Speicher
hin befestigt werden kann.
[ 16 ]
Bild 5.10: Connect SCS-Vorlaufrohr montiert
auf GasSolarUnit oder E-SolarUnit
Bild 5.12: Dichtung am Rücklaufanschluss
einlegen
Bild 5.11: zurechtgebogenes Connect SCS-
Rücklaufrohr
Bild 5.13: Connect SCS-Rücklaufrohr auf
RPS-2 montieren
