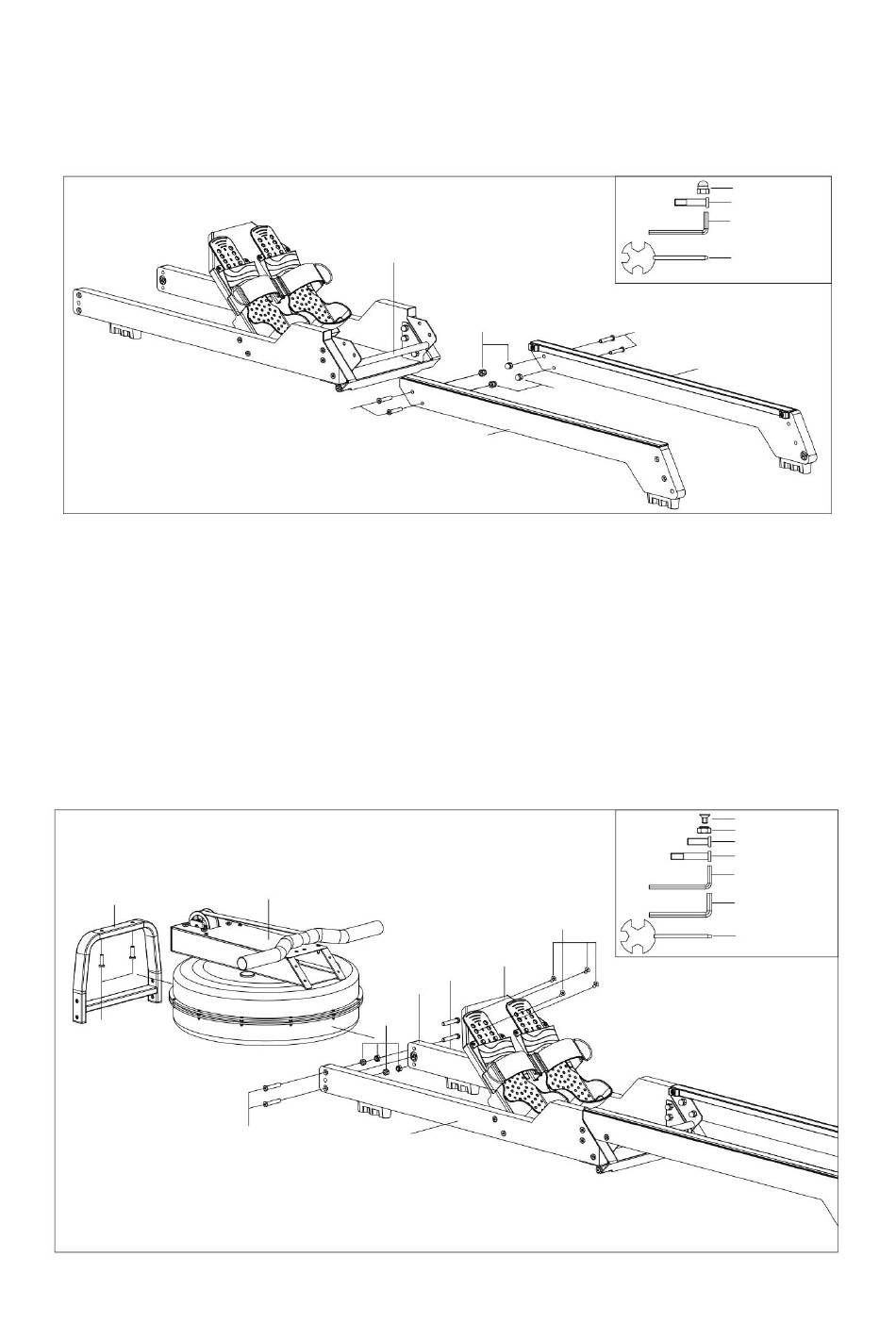

STAP 2
Monteer de achterste linker/rechter spoorcomponenten (G/H) op de overeenkomstige
posities op de achterste verbindingsplaat (O). Vergrendel deze vooraf bovenaan met
een binnenzeskantige platkopschroef (60) en een zeskantige dopmoer
STAP 3
Monteer de hoofdframe-assemblage (A) op de overeenkomstige positie op
de voorste rails (E, F) en vergrendel deze vooraf met een verzonken inbus
schroeven (48). Monteer vervolgens de voorste voetbuisconstructie (C) aan de
overeenkomstige positie op de voorste rails (E, F) en vergrendel deze vooraf met de
binnenzeskantschroef (43) en binnenzeskantschroef (83).
Draai ten slotte alle schroeven en moeren uit de bovenstaande stappen vast.
C
43
DE
60
A
67
83
EN
76
76
G
48
D
83
F
10
(76).
76# M8*16 4 stuks
60# M8*40*15*S5 4 stuks
47# S5
1 STUKS
45# S13-14-17
1 STUKS
60
H
48# M6*12*S4
67# M8*H7.5
43# M8*25*S5
83# M8*45*15*S5 4 stuks
46# 25*60*4 S4 1 STUKS
47# 30*80*5 S5 1 STUKS
45# S13-14-17
4 stuks
4 stuks
2 stuks
1 STUKS
