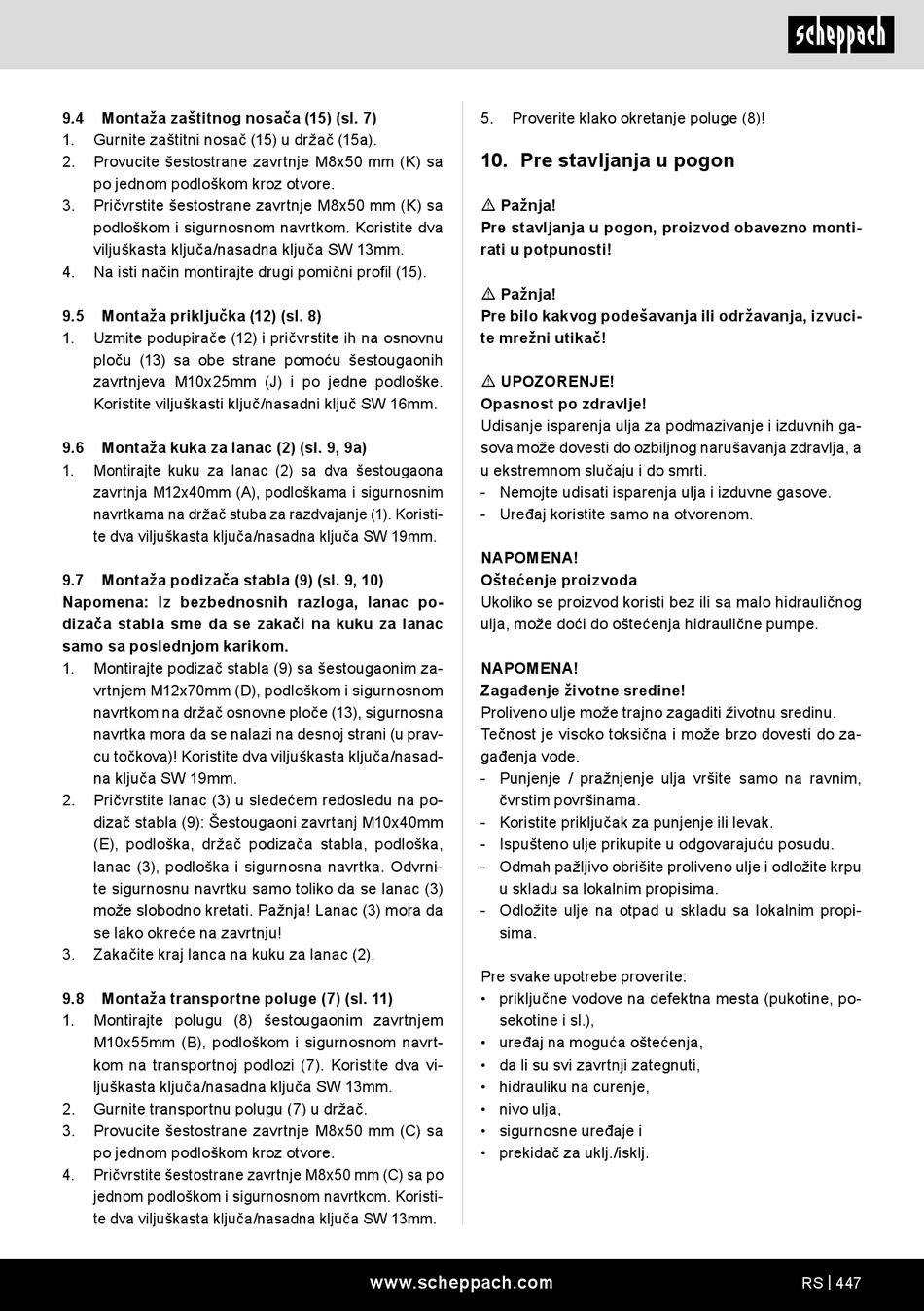

9.4 Montaža zaštitnog nosača (15) (sl. 7)
1. Gurnite zaštitni nosač (15) u držač (15a).
2. Provucite šestostrane zavrtnje M8x50 mm (K) sa
po jednom podloškom kroz otvore.
3. Pričvrstite šestostrane zavrtnje M8x50 mm (K) sa
podloškom i sigurnosnom navrtkom. Koristite dva
viljuškasta ključa/nasadna ključa SW 13mm.
4. Na isti način montirajte drugi pomični profil (15).
9.5 Montaža priključka (12) (sl. 8)
1. Uzmite podupirače (12) i pričvrstite ih na osnovnu
ploču (13) sa obe strane pomoću šestougaonih
zavrtnjeva M10x25mm (J) i po jedne podloške.
Koristite viljuškasti ključ/nasadni ključ SW 16mm.
9.6 Montaža kuka za lanac (2) (sl. 9, 9a)
1. Montirajte kuku za lanac (2) sa dva šestougaona
zavrtnja M12x40mm (A), podloškama i sigurnosnim
navrtkama na držač stuba za razdvajanje (1). Koristi-
te dva viljuškasta ključa/nasadna ključa SW 19mm.
9.7 Montaža podizača stabla (9) (sl. 9, 10)
Napomena: Iz bezbednosnih razloga, lanac po-
dizača stabla sme da se zakači na kuku za lanac
samo sa poslednjom karikom.
1. Montirajte podizač stabla (9) sa šestougaonim za-
vrtnjem M12x70mm (D), podloškom i sigurnosnom
navrtkom na držač osnovne ploče (13), sigurnosna
navrtka mora da se nalazi na desnoj strani (u prav-
cu točkova)! Koristite dva viljuškasta ključa/nasad-
na ključa SW 19mm.
2. Pričvrstite lanac (3) u sledećem redosledu na po-
dizač stabla (9): Šestougaoni zavrtanj M10x40mm
(E), podloška, držač podizača stabla, podloška,
lanac (3), podloška i sigurnosna navrtka. Odvrni-
te sigurnosnu navrtku samo toliko da se lanac (3)
može slobodno kretati. Pažnja! Lanac (3) mora da
se lako okreće na zavrtnju!
3. Zakačite kraj lanca na kuku za lanac (2).
9.8 Montaža transportne poluge (7) (sl. 11)
1. Montirajte polugu (8) šestougaonim zavrtnjem
M10x55mm (B), podloškom i sigurnosnom navrt-
kom na transportnoj podlozi (7). Koristite dva vi-
ljuškasta ključa/nasadna ključa SW 13mm.
2. Gurnite transportnu polugu (7) u držač.
3. Provucite šestostrane zavrtnje M8x50 mm (C) sa
po jednom podloškom kroz otvore.
4. Pričvrstite šestostrane zavrtnje M8x50 mm (C) sa po
jednom podloškom i sigurnosnom navrtkom. Koristi-
te dva viljuškasta ključa/nasadna ključa SW 13mm.
5. Proverite klako okretanje poluge (8)!
10. Pre stavljanja u pogon
m Pažnja!
Pre stavljanja u pogon, proizvod obavezno monti-
rati u potpunosti!
m Pažnja!
Pre bilo kakvog podešavanja ili održavanja, izvuci-
te mrežni utikač!
m UPOZORENJE!
Opasnost po zdravlje!
Udisanje isparenja ulja za podmazivanje i izduvnih ga-
sova može dovesti do ozbiljnog narušavanja zdravlja, a
u ekstremnom slučaju i do smrti.
- Nemojte udisati isparenja ulja i izduvne gasove.
- Uređaj koristite samo na otvorenom.
NAPOMENA!
Oštećenje proizvoda
Ukoliko se proizvod koristi bez ili sa malo hidrauličnog
ulja, može doći do oštećenja hidraulične pumpe.
NAPOMENA!
Zagađenje životne sredine!
Proliveno ulje može trajno zagaditi životnu sredinu.
Tečnost je visoko toksična i može brzo dovesti do za-
gađenja vode.
- Punjenje / pražnjenje ulja vršite samo na ravnim,
čvrstim površinama.
- Koristite priključak za punjenje ili levak.
- Ispušteno ulje prikupite u odgovarajuću posudu.
- Odmah pažljivo obrišite proliveno ulje i odložite krpu
u skladu sa lokalnim propisima.
- Odložite ulje na otpad u skladu sa lokalnim propi-
sima.
Pre svake upotrebe proverite:
• priključne vodove na defektna mesta (pukotine, po-
sekotine i sl.),
• uređaj na moguća oštećenja,
• da li su svi zavrtnji zategnuti,
• hidrauliku na curenje,
• nivo ulja,
• sigurnosne uređaje i
• prekidač za uklj./isklj.
