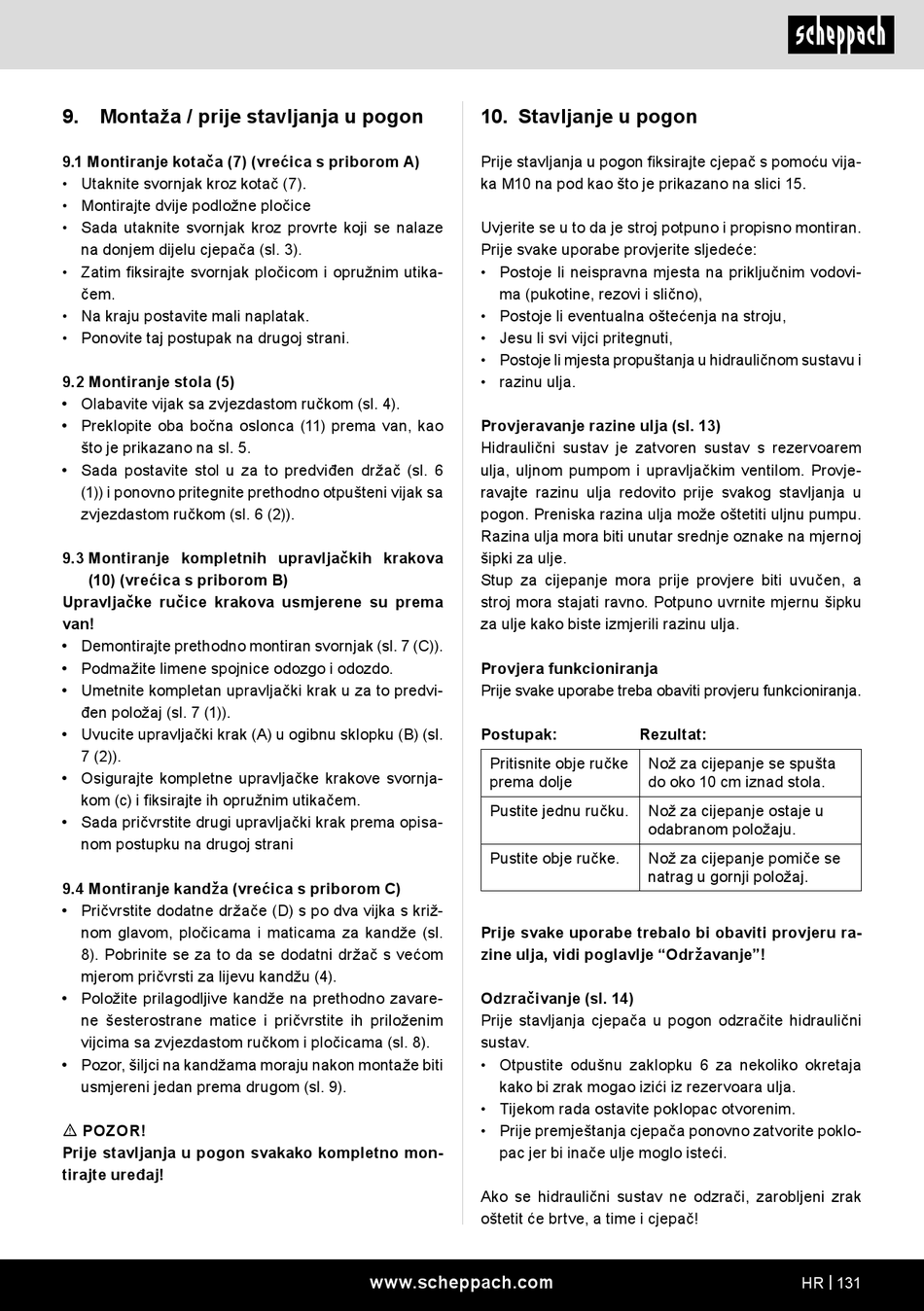

9. Montaža / prije stavljanja u pogon
9.1 Montiranje kotača (7) (vrećica s priborom A)
• Utaknite svornjak kroz kotač (7).
• Montirajte dvije podložne pločice
• Sada utaknite svornjak kroz provrte koji se nalaze
na donjem dijelu cjepača (sl. 3).
• Zatim fiksirajte svornjak pločicom i opružnim utika-
čem.
• Na kraju postavite mali naplatak.
• Ponovite taj postupak na drugoj strani.
9.2 Montiranje stola (5)
• Olabavite vijak sa zvjezdastom ručkom (sl. 4).
• Preklopite oba bočna oslonca (11) prema van, kao
što je prikazano na sl. 5.
• Sada postavite stol u za to predviđen držač (sl. 6
(1)) i ponovno pritegnite prethodno otpušteni vijak sa
zvjezdastom ručkom (sl. 6 (2)).
9.3 Montiranje kompletnih upravljačkih krakova
(10) (vrećica s priborom B)
Upravljačke ručice krakova usmjerene su prema
van!
• Demontirajte prethodno montiran svornjak (sl. 7 (C)).
• Podmažite limene spojnice odozgo i odozdo.
• Umetnite kompletan upravljački krak u za to predvi-
đen položaj (sl. 7 (1)).
• Uvucite upravljački krak (A) u ogibnu sklopku (B) (sl.
7 (2)).
• Osigurajte kompletne upravljačke krakove svornja-
kom (c) i fiksirajte ih opružnim utikačem.
• Sada pričvrstite drugi upravljački krak prema opisa-
nom postupku na drugoj strani
9.4 Montiranje kandža (vrećica s priborom C)
• Pričvrstite dodatne držače (D) s po dva vijka s križ-
nom glavom, pločicama i maticama za kandže (sl.
8). Pobrinite se za to da se dodatni držač s većom
mjerom pričvrsti za lijevu kandžu (4).
• Položite prilagodljive kandže na prethodno zavare-
ne šesterostrane matice i pričvrstite ih priloženim
vijcima sa zvjezdastom ručkom i pločicama (sl. 8).
• Pozor, šiljci na kandžama moraju nakon montaže biti
usmjereni jedan prema drugom (sl. 9).
m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
10. Stavljanje u pogon
Prije stavljanja u pogon fiksirajte cjepač s pomoću vija-
ka M10 na pod kao što je prikazano na slici 15.
Uvjerite se u to da je stroj potpuno i propisno montiran.
Prije svake uporabe provjerite sljedeće:
• Postoje li neispravna mjesta na priključnim vodovi-
ma (pukotine, rezovi i slično),
• Postoje li eventualna oštećenja na stroju,
• Jesu li svi vijci pritegnuti,
• Postoje li mjesta propuštanja u hidrauličnom sustavu i
• razinu ulja.
Provjeravanje razine ulja (sl. 13)
Hidraulični sustav je zatvoren sustav s rezervoarem
ulja, uljnom pumpom i upravljačkim ventilom. Provje-
ravajte razinu ulja redovito prije svakog stavljanja u
pogon. Preniska razina ulja može oštetiti uljnu pumpu.
Razina ulja mora biti unutar srednje oznake na mjernoj
šipki za ulje.
Stup za cijepanje mora prije provjere biti uvučen, a
stroj mora stajati ravno. Potpuno uvrnite mjernu šipku
za ulje kako biste izmjerili razinu ulja.
Provjera funkcioniranja
Prije svake uporabe treba obaviti provjeru funkcioniranja.
Postupak:
Pritisnite obje ručke
prema dolje
Pustite jednu ručku.
Pustite obje ručke.
Prije svake uporabe trebalo bi obaviti provjeru ra-
zine ulja, vidi poglavlje "Održavanje"!
Odzračivanje (sl. 14)
Prije stavljanja cjepača u pogon odzračite hidraulični
sustav.
• Otpustite odušnu zaklopku 6 za nekoliko okretaja
kako bi zrak mogao izići iz rezervoara ulja.
• Tijekom rada ostavite poklopac otvorenim.
• Prije premještanja cjepača ponovno zatvorite poklo-
pac jer bi inače ulje moglo isteći.
Ako se hidraulični sustav ne odzrači, zarobljeni zrak
oštetit će brtve, a time i cjepač!
www.scheppach.com
Rezultat:
Nož za cijepanje se spušta
do oko 10 cm iznad stola.
Nož za cijepanje ostaje u
odabranom položaju.
Nož za cijepanje pomiče se
natrag u gornji položaj.
