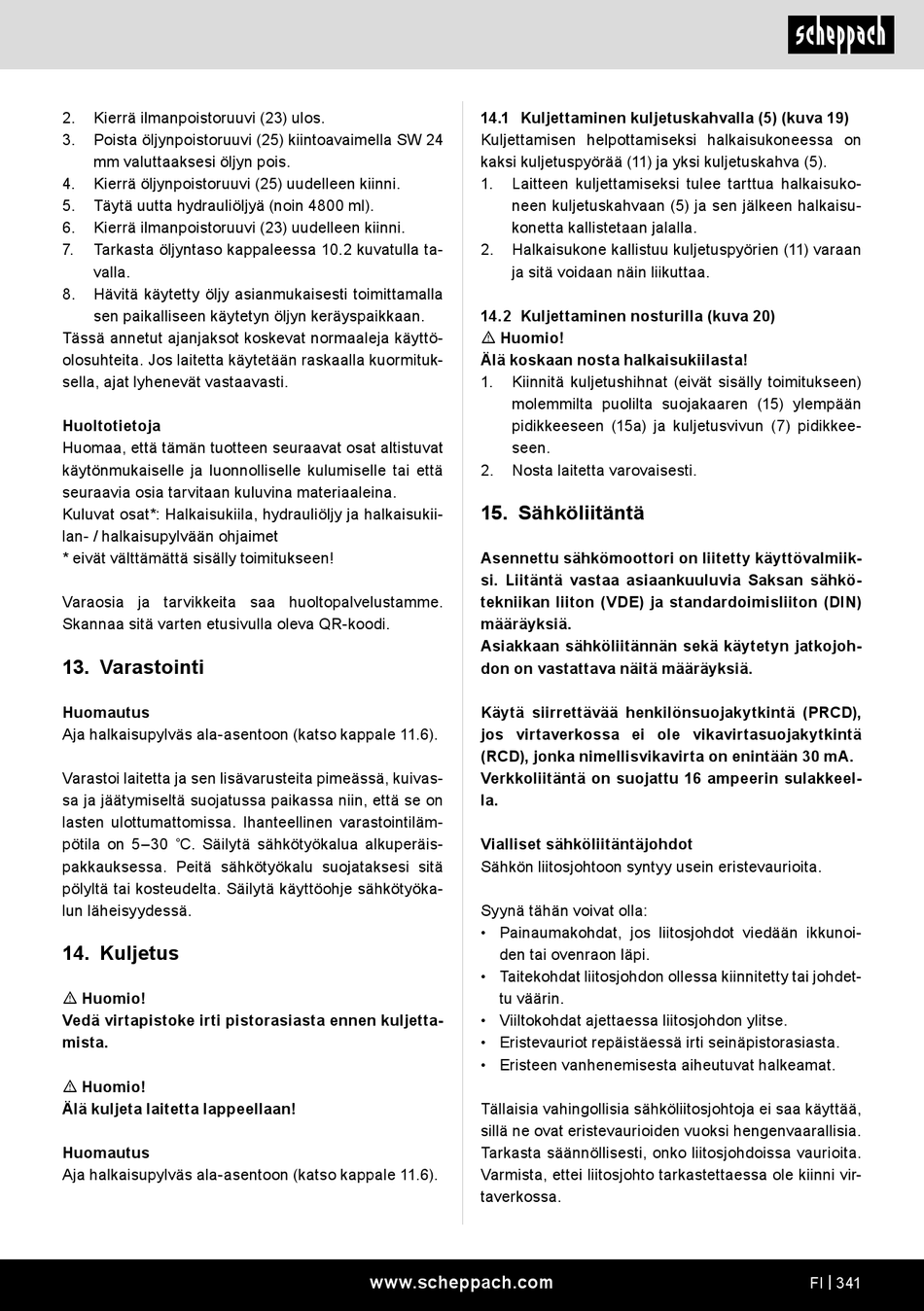

Scheppach Compact 10t Originalbetriebsanleitung Seite 341

2. Kierrä ilmanpoistoruuvi (23) ulos.
3. Poista öljynpoistoruuvi (25) kiintoavaimella SW 24
mm valuttaaksesi öljyn pois.
4. Kierrä öljynpoistoruuvi (25) uudelleen kiinni.
5. Täytä uutta hydrauliöljyä (noin 4800 ml).
6. Kierrä ilmanpoistoruuvi (23) uudelleen kiinni.
7. Tarkasta öljyntaso kappaleessa 10.2 kuvatulla ta-
valla.
8. Hävitä käytetty öljy asianmukaisesti toimittamalla
sen paikalliseen käytetyn öljyn keräyspaikkaan.
Tässä annetut ajanjaksot koskevat normaaleja käyttö-
olosuhteita. Jos laitetta käytetään raskaalla kuormituk-
sella, ajat lyhenevät vastaavasti.
Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistuvat
käytönmukaiselle ja luonnolliselle kulumiselle tai että
seuraavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: Halkaisukiila, hydrauliöljy ja halkaisukii-
lan- / halkaisupylvään ohjaimet
* eivät välttämättä sisälly toimitukseen!
Varaosia ja tarvikkeita saa huoltopalvelustamme.
Skannaa sitä varten etusivulla oleva QR-koodi.
13. Varastointi
Huomautus
Aja halkaisupylväs ala-asentoon (katso kappale 11.6).
Varastoi laitetta ja sen lisävarusteita pimeässä, kuivas-
sa ja jäätymiseltä suojatussa paikassa niin, että se on
lasten ulottumattomissa. Ihanteellinen varastointiläm-
pötila on 5–30 ˚C. Säilytä sähkötyökalua alkuperäis-
pakkauksessa. Peitä sähkötyökalu suojataksesi sitä
pölyltä tai kosteudelta. Säilytä käyttöohje sähkötyöka-
lun läheisyydessä.
14. Kuljetus
m Huomio!
Vedä virtapistoke irti pistorasiasta ennen kuljetta-
mista.
m Huomio!
Älä kuljeta laitetta lappeellaan!
Huomautus
Aja halkaisupylväs ala-asentoon (katso kappale 11.6).
14.1 Kuljettaminen kuljetuskahvalla (5) (kuva 19)
Kuljettamisen helpottamiseksi halkaisukoneessa on
kaksi kuljetuspyörää (11) ja yksi kuljetuskahva (5).
1. Laitteen kuljettamiseksi tulee tarttua halkaisuko-
neen kuljetuskahvaan (5) ja sen jälkeen halkaisu-
konetta kallistetaan jalalla.
2. Halkaisukone kallistuu kuljetuspyörien (11) varaan
ja sitä voidaan näin liikuttaa.
14.2 Kuljettaminen nosturilla (kuva 20)
m Huomio!
Älä koskaan nosta halkaisukiilasta!
1. Kiinnitä kuljetushihnat (eivät sisälly toimitukseen)
molemmilta puolilta suojakaaren (15) ylempään
pidikkeeseen (15a) ja kuljetusvivun (7) pidikkee-
seen.
2. Nosta laitetta varovaisesti.
15. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiik-
si. Liitäntä vastaa asiaankuuluvia Saksan sähkö-
tekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä.
Asiakkaan sähköliitännän sekä käytetyn jatkojoh-
don on vastattava näitä määräyksiä.
Käytä siirrettävää henkilönsuojakytkintä (PRCD),
jos virtaverkossa ei ole vikavirtasuojakytkintä
(RCD), jonka nimellisvikavirta on enintään 30 mA.
Verkkoliitäntä on suojattu 16 ampeerin sulakkeel-
la.
Vialliset sähköliitäntäjohdot
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voivat olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa.
www.scheppach.com FI | 341
