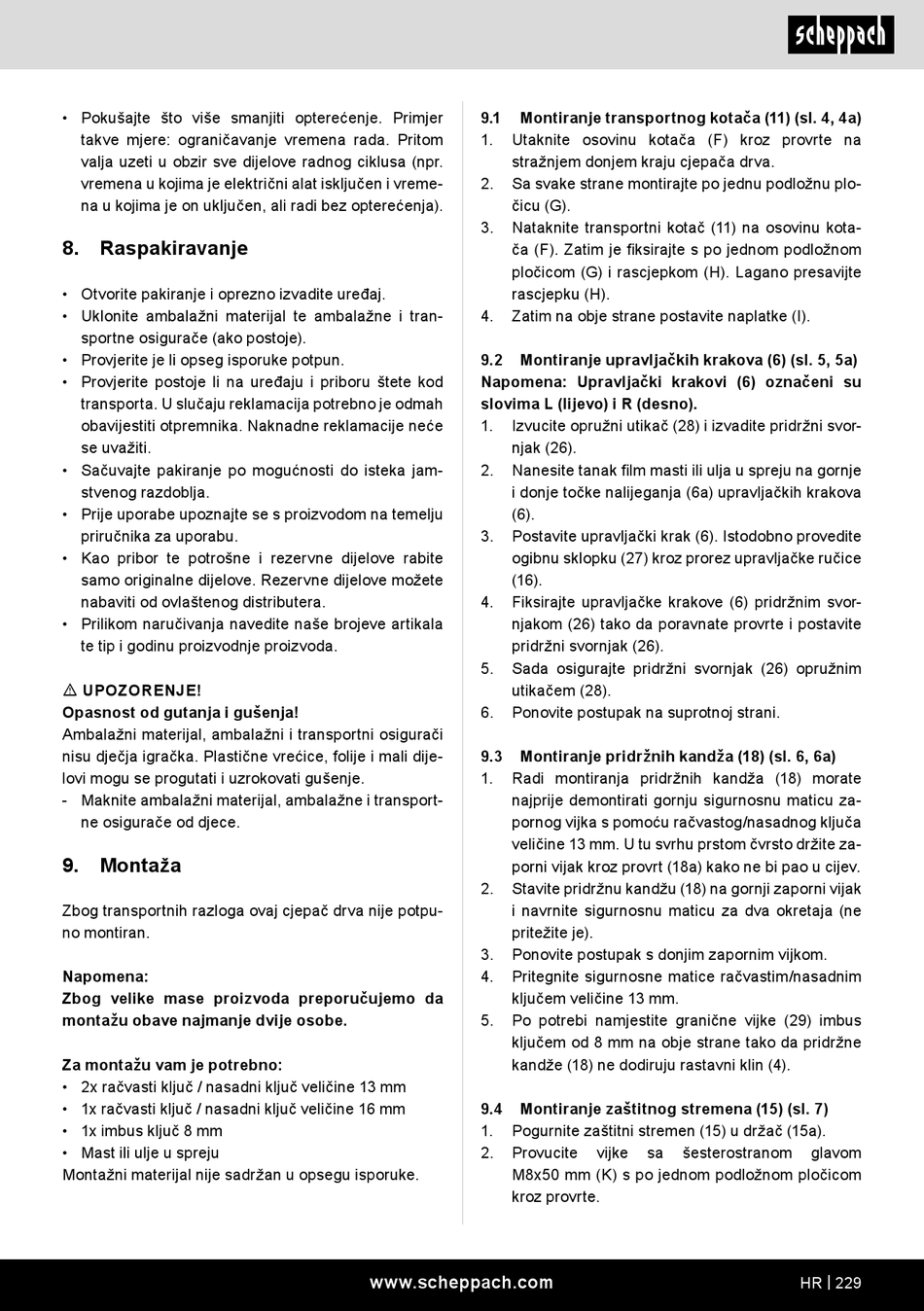

Scheppach Compact 10t Originalbetriebsanleitung Seite 229

• Pokušajte što više smanjiti opterećenje. Primjer
takve mjere: ograničavanje vremena rada. Pritom
valja uzeti u obzir sve dijelove radnog ciklusa (npr.
vremena u kojima je električni alat isključen i vreme-
na u kojima je on uključen, ali radi bez opterećenja).
8. Raspakiravanje
• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sportne osigurače (ako postoje).
• Provjerite je li opseg isporuke potpun.
• Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s proizvodom na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Opasnost od gutanja i gušenja!
Ambalažni materijal, ambalažni i transportni osigurači
nisu dječja igračka. Plastične vrećice, folije i mali dije-
lovi mogu se progutati i uzrokovati gušenje.
- Maknite ambalažni materijal, ambalažne i transport-
ne osigurače od djece.
9. Montaža
Zbog transportnih razloga ovaj cjepač drva nije potpu-
no montiran.
Napomena:
Zbog velike mase proizvoda preporučujemo da
montažu obave najmanje dvije osobe.
Za montažu vam je potrebno:
• 2x račvasti ključ / nasadni ključ veličine 13 mm
• 1x račvasti ključ / nasadni ključ veličine 16 mm
• 1x imbus ključ 8 mm
• Mast ili ulje u spreju
Montažni materijal nije sadržan u opsegu isporuke.
9.1 Montiranje transportnog kotača (11) (sl. 4, 4a)
1. Utaknite osovinu kotača (F) kroz provrte na
stražnjem donjem kraju cjepača drva.
2. Sa svake strane montirajte po jednu podložnu plo-
čicu (G).
3. Nataknite transportni kotač (11) na osovinu kota-
ča (F). Zatim je fiksirajte s po jednom podložnom
pločicom (G) i rascjepkom (H). Lagano presavijte
rascjepku (H).
4. Zatim na obje strane postavite naplatke (I).
9.2 Montiranje upravljačkih krakova (6) (sl. 5, 5a)
Napomena: Upravljački krakovi (6) označeni su
slovima L (lijevo) i R (desno).
1. Izvucite opružni utikač (28) i izvadite pridržni svor-
njak (26).
2. Nanesite tanak film masti ili ulja u spreju na gornje
i donje točke nalijeganja (6a) upravljačkih krakova
(6).
3. Postavite upravljački krak (6). Istodobno provedite
ogibnu sklopku (27) kroz prorez upravljačke ručice
(16).
4. Fiksirajte upravljačke krakove (6) pridržnim svor-
njakom (26) tako da poravnate provrte i postavite
pridržni svornjak (26).
5. Sada osigurajte pridržni svornjak (26) opružnim
utikačem (28).
6. Ponovite postupak na suprotnoj strani.
9.3 Montiranje pridržnih kandža (18) (sl. 6, 6a)
1. Radi montiranja pridržnih kandža (18) morate
najprije demontirati gornju sigurnosnu maticu za-
pornog vijka s pomoću račvastog/nasadnog ključa
veličine 13 mm. U tu svrhu prstom čvrsto držite za-
porni vijak kroz provrt (18a) kako ne bi pao u cijev.
2. Stavite pridržnu kandžu (18) na gornji zaporni vijak
i navrnite sigurnosnu maticu za dva okretaja (ne
pritežite je).
3. Ponovite postupak s donjim zapornim vijkom.
4. Pritegnite sigurnosne matice račvastim/nasadnim
ključem veličine 13 mm.
5. Po potrebi namjestite granične vijke (29) imbus
ključem od 8 mm na obje strane tako da pridržne
kandže (18) ne dodiruju rastavni klin (4).
9.4 Montiranje zaštitnog stremena (15) (sl. 7)
1. Pogurnite zaštitni stremen (15) u držač (15a).
2. Provucite
M8x50 mm (K) s po jednom podložnom pločicom
kroz provrte.
www.scheppach.com
vijke sa šesterostranom glavom
