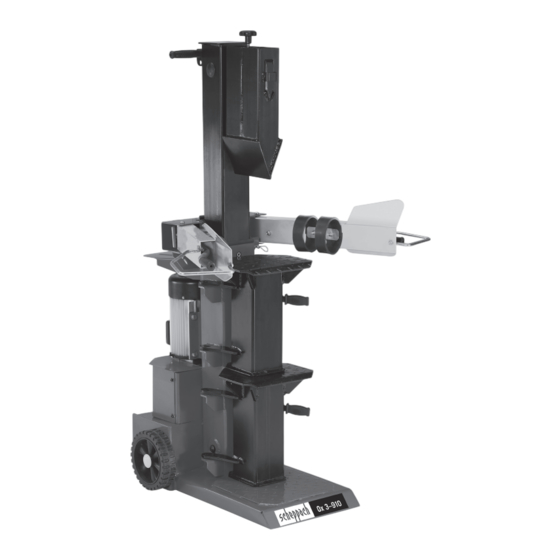

- Seite 1 OX 3-910 Art.-Nr. 1604 0978 Holzspalter Original-Anleitung...
- Seite 2 Nur für EU-Länder. Kun for EU-lande. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Elværktøj må ikke bortskaffes som allmindeligt affald! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- I henhold til det europæiske direktiv 2012/19/EU em bortskaffelse af Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- elektriske og elektroniske produkter og gældende national lovgivning skal werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwer- brugt elværktoj indsamles separat og bortskaffes på...
- Seite 3 OX 3-910 Holzspalter 4–17...
- Seite 4 Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrer neuen scheppach Maschine. Hinweis: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei: •...
- Seite 5 Gerät vertraut. • Verwenden Sie bei Zubehör sowie Verschleiß- und Er- satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem scheppach-Fachhändler. • Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Gerätes an. Steuerungen und Teile, Fig 1 Fig.
- Seite 6 Warnsymbole/Hinweise Vor Inbetriebnahme das Handbuch lesen Unfallsichere Schuhe benutzen Arbeitshandschuhe verwenden Gehörschutz und Schutzbrille benutzen Schutzhelm benutzen Zutritt verboten für Unbefugte Rauchverbot im Arbeitsbereich Kein Hydrauliköl auf den Boden laufen lassen Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben! Wenn ein Kran verwendet wird, legen Sie den Heberiemen um das Gehäuse.
-
Seite 7: Allgemeine Sicherheitshinweise
Vor Inbetriebnahme der Maschine mit der Zweihand hebel- Bedienung vertraut machen! Die Gebrauchsanweisung aufmerksam lesen. Zusätzliche Hinweise ohne Symbole: • Gehäuse nicht abnehmen In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: m m Allgemeine Sicherheitshinweise WARNUNG: Wenn Sie Elektrowerkzeuge verwenden, soll ten Sie die nachstehenden grundlegenden Sicherheits vor keh- run gen befol gen, um so das Risiko von Feuer, elektrischem... -
Seite 8: Bestimmungsgemäße Verwendung
• Niemals Stämme spalten, die Nägel, Draht oder andere Gegen stände enthalten. • Bereits gespaltenens Holz und Holzspäne erzeugen ei- nen gefährlichen Arbeitsbereich. Es besteht die Ge fahr des Stolperns, Ausrutschens oder Hinfallens. Hal ten Sie den Arbeitsbereich immer ordentlich. •... -
Seite 9: Transport
Die Maschine ist zum Arbeiten auf ebenen Flächen kon- zipiert und muss auf ebenem, festen Untergrund standsi- cher aufgestellt werden. Montage Aus verpackungstechnischen Gründen ist Ihr scheppach Holzspalter nicht komplett montiert. Bedienarme montieren, Fig. 3 Fig. 3 • Ziehen Sie den Federstecker A heraus und entfernen den Haltebolzen B. - Seite 10 Fig. 4 Griffbügel montieren Fig. 4 Griffbügel (1) montieren 2 Scheiben und 2 Innensechs- kantschrauben M8 (2) an Spalter montieren. Fig. 5 Stützräder montieren Fig. 5 Achsbügel (1) abklappen und beidseitig in folgender Rei- henfolge montieren: 2 Scheiben, Achsbügel (1). Scheibe, Sechskantmutter M10x25.
- Seite 11 Schwenktisch für Kurzholz bis 89 cm. Fig. 7.2 Fig. 7.2 Zum Spalten von Kurzholz für Stämme bis 89 cm wird der untere Spalttisch in Arbeitsposition eingeschwenkt und mit dem Verriegelungshaken gesichert. Tisch bis 125 cm Fig. 7.3 Fig. 7.3 Zum Spalten für Stämme bis 125 cm werden beide Spalt- tische nach außen geschwenkt.
- Seite 12 • Nie liegend oder quer spalten. • Beim Holzspalten geeignete Handschuhe tragen. Rationelle Arbeitsweise - obere Position ca. 5 cm über Holz - untere Position ca. 10 cm über Tisch Inbetriebnahme Vergewissern Sie sich, dass die Maschine komplett und vorschriftsmäßig montiert ist. Überprüfen Sie vor jedem Gebrauch: •...
-
Seite 13: Elektrischer Anschluss
m Elektrischer Anschluss Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnung auf der Anschluss lei- tung ist Vorschrift. - Seite 14 nachgeschliffen oder durch ein Neues ersetzt werden soll. • Zweihand-Schutzeinrichtung Die kombinierte Halte- und Steuereinrichtung muss leichtgängig bleiben. Gelegentlich mit wenigen Tropfen Öl schmieren. • Bewegliche Teile - Spaltmesserführungen sauber halten. (Schmutz, Holzspäne, Rinden usw.) - Gleitschienen mit Sprühöl oder Fett schmieren •...
- Seite 15 wiederholt werden. Fett oder Sprühöl leicht auftragen. Der Holm darf nicht trockenlaufen. Hydraulikanlage Die Hydraulikanlage ist ein geschlossenes System mit Öl- tank, Ölpumpe und Steuerventil Das werksseitig komplettierte System darf nicht verändert oder manipuliert werden. Ölstand regelmäßig kontrollieren. Zu niedriger Ölstand beschädigt die Ölpumpe Hydraulikanschlüsse und Verschraubungen regelmäßig auf Dichtheit prüfen –...
- Seite 16 zu entfernen oder zu modifizieren. Man sollte vor dem genauen Lesen des vorliegenden Handbuchs keine Wartungs- oder Einstellungsmaßnah- men vornehmen. Der hier vorgegebene Plan für regelmäßige Wartung muss sowohl aus Sicherheitsgründen als auch für einen leis- tungsfähigen Betrieb der Maschine eingehalten werden. Die Sicherheitsetiketten müssen immer sauber und lesbar sein und genau beachtet werden, um Unfälle zu vermeiden;...
-
