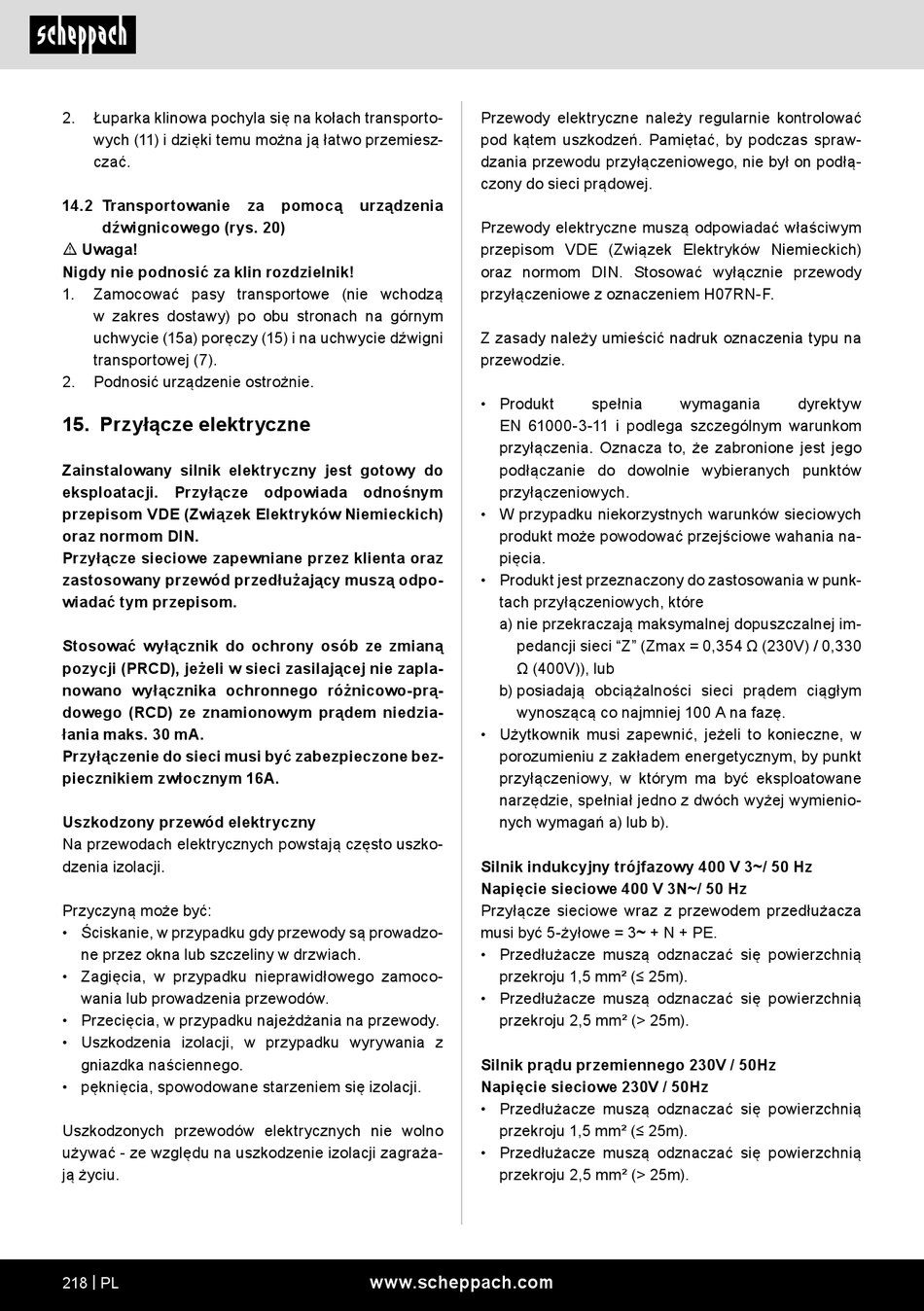

2. Łuparka klinowa pochyla się na kołach transporto-
wych (11) i dzięki temu można ją łatwo przemiesz-
czać.
14.2 Transportowanie
dźwignicowego (rys. 20)
m Uwaga!
Nigdy nie podnosić za klin rozdzielnik!
1. Zamocować pasy transportowe (nie wchodzą
w zakres dostawy) po obu stronach na górnym
uchwycie (15a) poręczy (15) i na uchwycie dźwigni
transportowej (7).
2. Podnosić urządzenie ostrożnie.
15. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada odnośnym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN.
Przyłącze sieciowe zapewniane przez klienta oraz
zastosowany przewód przedłużający muszą odpo-
wiadać tym przepisom.
Stosować wyłącznik do ochrony osób ze zmianą
pozycji (PRCD), jeżeli w sieci zasilającej nie zapla-
nowano wyłącznika ochronnego różnicowo-prą-
dowego (RCD) ze znamionowym prądem niedzia-
łania maks. 30 mA.
Przyłączenie do sieci musi być zabezpieczone bez-
piecznikiem zwłocznym 16A.
Uszkodzony przewód elektryczny
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzo-
ne przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno
używać - ze względu na uszkodzenie izolacji zagraża-
ją życiu.
218 | PL
za pomocą urządzenia
www.scheppach.com
Przewody elektryczne należy regularnie kontrolować
pod kątem uszkodzeń. Pamiętać, by podczas spraw-
dzania przewodu przyłączeniowego, nie był on podłą-
czony do sieci prądowej.
Przewody elektryczne muszą odpowiadać właściwym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Stosować wyłącznie przewody
przyłączeniowe z oznaczeniem H07RN-F.
Z zasady należy umieścić nadruk oznaczenia typu na
przewodzie.
• Produkt spełnia
EN 61000-3-11 i podlega szczególnym warunkom
przyłączenia. Oznacza to, że zabronione jest jego
podłączanie do dowolnie wybieranych punktów
przyłączeniowych.
• W przypadku niekorzystnych warunków sieciowych
produkt może powodować przejściowe wahania na-
pięcia.
• Produkt jest przeznaczony do zastosowania w punk-
tach przyłączeniowych, które
a) nie przekraczają maksymalnej dopuszczalnej im-
pedancji sieci "Z" (Zmax = 0,354 Ω (230V) / 0,330
Ω (400V)), lub
b) posiadają obciążalności sieci prądem ciągłym
wynoszącą co najmniej 100 A na fazę.
• Użytkownik musi zapewnić, jeżeli to konieczne, w
porozumieniu z zakładem energetycznym, by punkt
przyłączeniowy, w którym ma być eksploatowane
narzędzie, spełniał jedno z dwóch wyżej wymienio-
nych wymagań a) lub b).
Silnik indukcyjny trójfazowy 400 V 3~/ 50 Hz
Napięcie sieciowe 400 V 3N~/ 50 Hz
Przyłącze sieciowe wraz z przewodem przedłużacza
musi być 5-żyłowe = 3~ + N + PE.
• Przedłużacze muszą odznaczać się powierzchnią
przekroju 1,5 mm² (≤ 25m).
• Przedłużacze muszą odznaczać się powierzchnią
przekroju 2,5 mm² (> 25m).
Silnik prądu przemiennego 230V / 50Hz
Napięcie sieciowe 230V / 50Hz
• Przedłużacze muszą odznaczać się powierzchnią
przekroju 1,5 mm² (≤ 25m).
• Przedłużacze muszą odznaczać się powierzchnią
przekroju 2,5 mm² (> 25m).
wymagania dyrektyw
