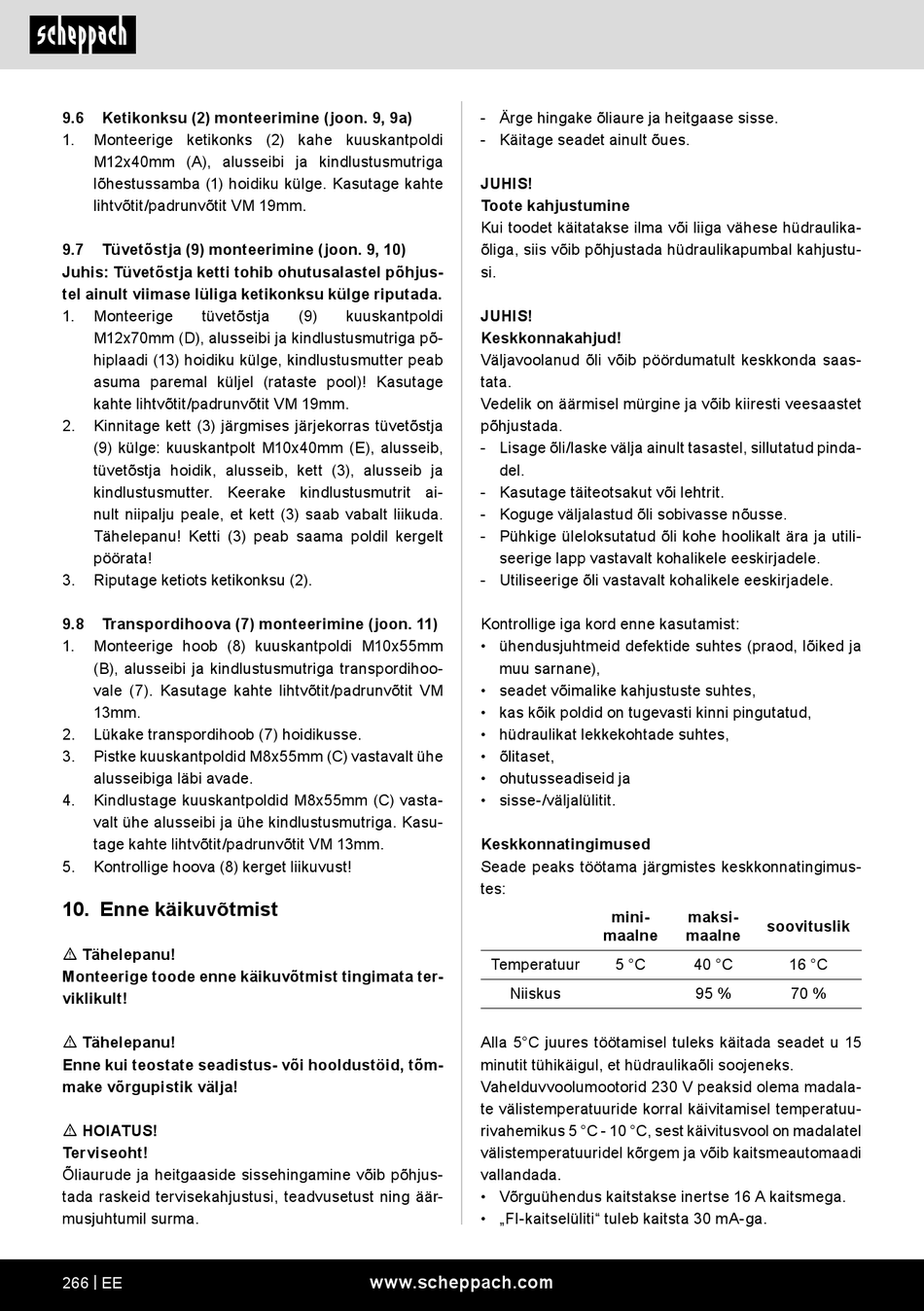

9.6 Ketikonksu (2) monteerimine (joon. 9, 9a)
1. Monteerige ketikonks (2) kahe kuuskantpoldi
M12x40mm (A), alusseibi ja kindlustusmutriga
lõhestussamba (1) hoidiku külge. Kasutage kahte
lihtvõtit/padrunvõtit VM 19mm.
9.7 Tüvetõstja (9) monteerimine (joon. 9, 10)
Juhis: Tüvetõstja ketti tohib ohutusalastel põhjus-
tel ainult viimase lüliga ketikonksu külge riputada.
1. Monteerige tüvetõstja
M12x70mm (D), alusseibi ja kindlustusmutriga põ-
hiplaadi (13) hoidiku külge, kindlustusmutter peab
asuma paremal küljel (rataste pool)! Kasutage
kahte lihtvõtit/padrunvõtit VM 19mm.
2. Kinnitage kett (3) järgmises järjekorras tüvetõstja
(9) külge: kuuskantpolt M10x40mm (E), alusseib,
tüvetõstja hoidik, alusseib, kett (3), alusseib ja
kindlustusmutter. Keerake kindlustusmutrit ai-
nult niipalju peale, et kett (3) saab vabalt liikuda.
Tähelepanu! Ketti (3) peab saama poldil kergelt
pöörata!
3. Riputage ketiots ketikonksu (2).
9.8 Transpordihoova (7) monteerimine (joon. 11)
1. Monteerige hoob (8) kuuskantpoldi M10x55mm
(B), alusseibi ja kindlustusmutriga transpordihoo-
vale (7). Kasutage kahte lihtvõtit/padrunvõtit VM
13mm.
2. Lükake transpordihoob (7) hoidikusse.
3. Pistke kuuskantpoldid M8x55mm (C) vastavalt ühe
alusseibiga läbi avade.
4. Kindlustage kuuskantpoldid M8x55mm (C) vasta-
valt ühe alusseibi ja ühe kindlustusmutriga. Kasu-
tage kahte lihtvõtit/padrunvõtit VM 13mm.
5. Kontrollige hoova (8) kerget liikuvust!
10. Enne käikuvõtmist
m Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata ter-
viklikult!
m Tähelepanu!
Enne kui teostate seadistus- või hooldustöid, tõm-
make võrgupistik välja!
m HOIATUS!
Terviseoht!
Õliaurude ja heitgaaside sissehingamine võib põhjus-
tada raskeid tervisekahjustusi, teadvusetust ning äär-
musjuhtumil surma.
266 | EE
(9) kuuskantpoldi
www.scheppach.com
- Ärge hingake õliaure ja heitgaase sisse.
- Käitage seadet ainult õues.
JUHIS!
Toote kahjustumine
Kui toodet käitatakse ilma või liiga vähese hüdraulika-
õliga, siis võib põhjustada hüdraulikapumbal kahjustu-
si.
JUHIS!
Keskkonnakahjud!
Väljavoolanud õli võib pöördumatult keskkonda saas-
tata.
Vedelik on äärmisel mürgine ja võib kiiresti veesaastet
põhjustada.
- Lisage õli/laske välja ainult tasastel, sillutatud pinda-
del.
- Kasutage täiteotsakut või lehtrit.
- Koguge väljalastud õli sobivasse nõusse.
- Pühkige üleloksutatud õli kohe hoolikalt ära ja utili-
seerige lapp vastavalt kohalikele eeskirjadele.
- Utiliseerige õli vastavalt kohalikele eeskirjadele.
Kontrollige iga kord enne kasutamist:
• ühendusjuhtmeid defektide suhtes (praod, lõiked ja
muu sarnane),
• seadet võimalike kahjustuste suhtes,
• kas kõik poldid on tugevasti kinni pingutatud,
• hüdraulikat lekkekohtade suhtes,
• õlitaset,
• ohutusseadiseid ja
• sisse-/väljalülitit.
Keskkonnatingimused
Seade peaks töötama järgmistes keskkonnatingimus-
tes:
mini-
maalne
Temperatuur 5 °C
Niiskus
Alla 5°C juures töötamisel tuleks käitada seadet u 15
minutit tühikäigul, et hüdraulikaõli soojeneks.
Vahelduvvoolumootorid 230 V peaksid olema madala-
te välistemperatuuride korral käivitamisel temperatuu-
rivahemikus 5 °C - 10 °C, sest käivitusvool on madalatel
välistemperatuuridel kõrgem ja võib kaitsmeautomaadi
vallandada.
• Võrguühendus kaitstakse inertse 16 A kaitsmega.
• „FI-kaitselüliti" tuleb kaitsta 30 mA-ga.
maksi-
soovituslik
maalne
40 °C 16 °C
95 % 70 %
