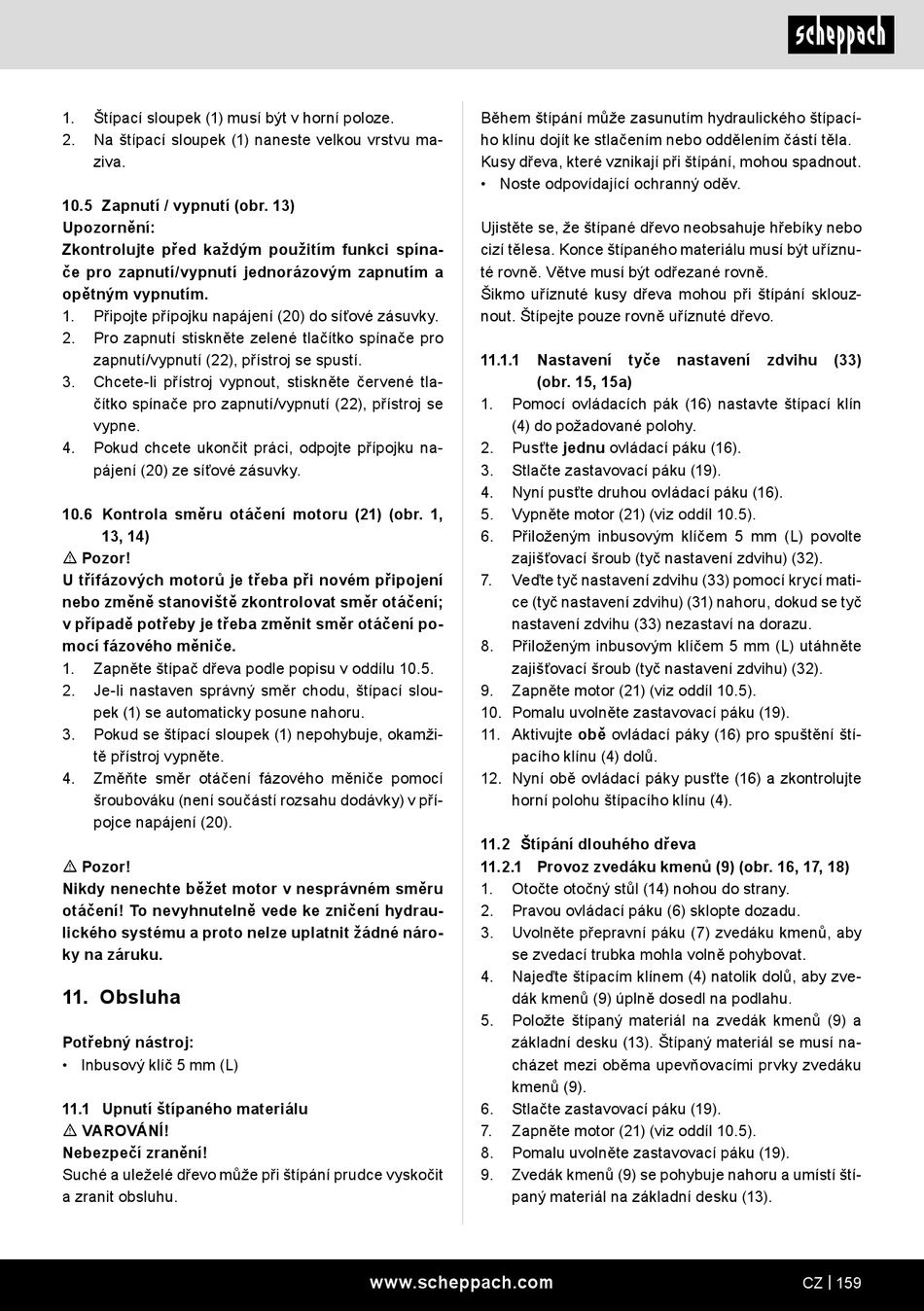

1. Štípací sloupek (1) musí být v horní poloze.
2. Na štípací sloupek (1) naneste velkou vrstvu ma-
ziva.
10.5 Zapnutí / vypnutí (obr. 13)
Upozornění:
Zkontrolujte před každým použitím funkci spína-
če pro zapnutí/vypnutí jednorázovým zapnutím a
opětným vypnutím.
1. Připojte přípojku napájení (20) do síťové zásuvky.
2. Pro zapnutí stiskněte zelené tlačítko spínače pro
zapnutí/vypnutí (22), přístroj se spustí.
3. Chcete-li přístroj vypnout, stiskněte červené tla-
čítko spínače pro zapnutí/vypnutí (22), přístroj se
vypne.
4. Pokud chcete ukončit práci, odpojte přípojku na-
pájení (20) ze síťové zásuvky.
10.6 Kontrola směru otáčení motoru (21) (obr. 1,
13, 14)
m Pozor!
U třífázových motorů je třeba při novém připojení
nebo změně stanoviště zkontrolovat směr otáčení;
v případě potřeby je třeba změnit směr otáčení po-
mocí fázového měniče.
1. Zapněte štípač dřeva podle popisu v oddílu 10.5.
2. Je-li nastaven správný směr chodu, štípací slou-
pek (1) se automaticky posune nahoru.
3. Pokud se štípací sloupek (1) nepohybuje, okamži-
tě přístroj vypněte.
4. Změňte směr otáčení fázového měniče pomocí
šroubováku (není součástí rozsahu dodávky) v pří-
pojce napájení (20).
m Pozor!
Nikdy nenechte běžet motor v nesprávném směru
otáčení! To nevyhnutelně vede ke zničení hydrau-
lického systému a proto nelze uplatnit žádné náro-
ky na záruku.
11. Obsluha
Potřebný nástroj:
• Inbusový klíč 5 mm (L)
11.1 Upnutí štípaného materiálu
m VAROVÁNÍ!
Nebezpečí zranění!
Suché a uleželé dřevo může při štípání prudce vyskočit
a zranit obsluhu.
Během štípání může zasunutím hydraulického štípací-
ho klínu dojít ke stlačením nebo oddělením částí těla.
Kusy dřeva, které vznikají při štípání, mohou spadnout.
• Noste odpovídající ochranný oděv.
Ujistěte se, že štípané dřevo neobsahuje hřebíky nebo
cizí tělesa. Konce štípaného materiálu musí být uříznu-
té rovně. Větve musí být odřezané rovně.
Šikmo uříznuté kusy dřeva mohou při štípání sklouz-
nout. Štípejte pouze rovně uříznuté dřevo.
11.1.1 Nastavení
(obr. 15, 15a)
1. Pomocí ovládacích pák (16) nastavte štípací klín
(4) do požadované polohy.
2. Pusťte jednu ovládací páku (16).
3. Stlačte zastavovací páku (19).
4. Nyní pusťte druhou ovládací páku (16).
5. Vypněte motor (21) (viz oddíl 10.5).
6. Přiloženým inbusovým klíčem 5 mm (L) povolte
zajišťovací šroub (tyč nastavení zdvihu) (32).
7. Veďte tyč nastavení zdvihu (33) pomocí krycí mati-
ce (tyč nastavení zdvihu) (31) nahoru, dokud se tyč
nastavení zdvihu (33) nezastaví na dorazu.
8. Přiloženým inbusovým klíčem 5 mm (L) utáhněte
zajišťovací šroub (tyč nastavení zdvihu) (32).
9. Zapněte motor (21) (viz oddíl 10.5).
10. Pomalu uvolněte zastavovací páku (19).
11. Aktivujte obě ovládací páky (16) pro spuštění ští-
pacího klínu (4) dolů.
12. Nyní obě ovládací páky pusťte (16) a zkontrolujte
horní polohu štípacího klínu (4).
11.2 Štípání dlouhého dřeva
11.2.1 Provoz zvedáku kmenů (9) (obr. 16, 17, 18)
1. Otočte otočný stůl (14) nohou do strany.
2. Pravou ovládací páku (6) sklopte dozadu.
3. Uvolněte přepravní páku (7) zvedáku kmenů, aby
se zvedací trubka mohla volně pohybovat.
4. Najeďte štípacím klínem (4) natolik dolů, aby zve-
dák kmenů (9) úplně dosedl na podlahu.
5. Položte štípaný materiál na zvedák kmenů (9) a
základní desku (13). Štípaný materiál se musí na-
cházet mezi oběma upevňovacími prvky zvedáku
kmenů (9).
6. Stlačte zastavovací páku (19).
7. Zapněte motor (21) (viz oddíl 10.5).
8. Pomalu uvolněte zastavovací páku (19).
9. Zvedák kmenů (9) se pohybuje nahoru a umístí ští-
paný materiál na základní desku (13).
