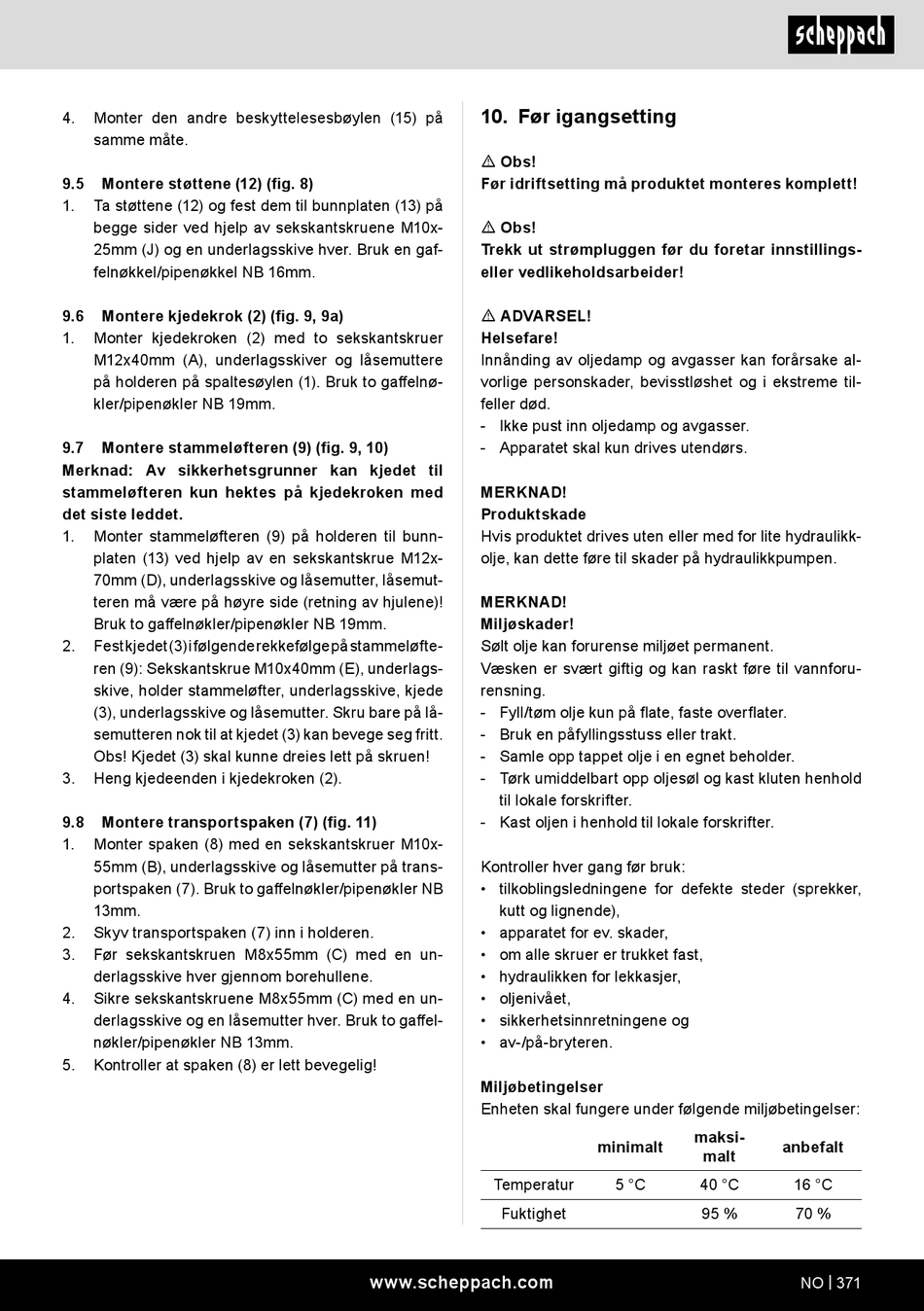

Scheppach Compact 10t Originalbetriebsanleitung Seite 371

4. Monter den andre beskyttelesesbøylen (15) på
samme måte.
9.5 Montere støttene (12) (fig. 8)
1. Ta støttene (12) og fest dem til bunnplaten (13) på
begge sider ved hjelp av sekskantskruene M10x-
25mm (J) og en underlagsskive hver. Bruk en gaf-
felnøkkel/pipenøkkel NB 16mm.
9.6 Montere kjedekrok (2) (fig. 9, 9a)
1. Monter kjedekroken (2) med to sekskantskruer
M12x40mm (A), underlagsskiver og låsemuttere
på holderen på spaltesøylen (1). Bruk to gaffelnø-
kler/pipenøkler NB 19mm.
9.7 Montere stammeløfteren (9) (fig. 9, 10)
Merknad: Av sikkerhetsgrunner kan kjedet til
stammeløfteren kun hektes på kjedekroken med
det siste leddet.
1. Monter stammeløfteren (9) på holderen til bunn-
platen (13) ved hjelp av en sekskantskrue M12x-
70mm (D), underlagsskive og låsemutter, låsemut-
teren må være på høyre side (retning av hjulene)!
Bruk to gaffelnøkler/pipenøkler NB 19mm.
2. Fest kjedet (3) i følgende rekkefølge på stammeløfte-
ren (9): Sekskantskrue M10x40mm (E), underlags-
skive, holder stammeløfter, underlagsskive, kjede
(3), underlagsskive og låsemutter. Skru bare på lå-
semutteren nok til at kjedet (3) kan bevege seg fritt.
Obs! Kjedet (3) skal kunne dreies lett på skruen!
3. Heng kjedeenden i kjedekroken (2).
9.8 Montere transportspaken (7) (fig. 11)
1. Monter spaken (8) med en sekskantskruer M10x-
55mm (B), underlagsskive og låsemutter på trans-
portspaken (7). Bruk to gaffelnøkler/pipenøkler NB
13mm.
2. Skyv transportspaken (7) inn i holderen.
3. Før sekskantskruen M8x55mm (C) med en un-
derlagsskive hver gjennom borehullene.
4. Sikre sekskantskruene M8x55mm (C) med en un-
derlagsskive og en låsemutter hver. Bruk to gaffel-
nøkler/pipenøkler NB 13mm.
5. Kontroller at spaken (8) er lett bevegelig!
10. Før igangsetting
m Obs!
Før idriftsetting må produktet monteres komplett!
m Obs!
Trekk ut strømpluggen før du foretar innstillings-
eller vedlikeholdsarbeider!
m ADVARSEL!
Helsefare!
Innånding av oljedamp og avgasser kan forårsake al-
vorlige personskader, bevisstløshet og i ekstreme til-
feller død.
- Ikke pust inn oljedamp og avgasser.
- Apparatet skal kun drives utendørs.
MERKNAD!
Produktskade
Hvis produktet drives uten eller med for lite hydraulikk-
olje, kan dette føre til skader på hydraulikkpumpen.
MERKNAD!
Miljøskader!
Sølt olje kan forurense miljøet permanent.
Væsken er svært giftig og kan raskt føre til vannforu-
rensning.
- Fyll/tøm olje kun på flate, faste overflater.
- Bruk en påfyllingsstuss eller trakt.
- Samle opp tappet olje i en egnet beholder.
- Tørk umiddelbart opp oljesøl og kast kluten henhold
til lokale forskrifter.
- Kast oljen i henhold til lokale forskrifter.
Kontroller hver gang før bruk:
• tilkoblingsledningene for defekte steder (sprekker,
kutt og lignende),
• apparatet for ev. skader,
• om alle skruer er trukket fast,
• hydraulikken for lekkasjer,
• oljenivået,
• sikkerhetsinnretningene og
• av-/på-bryteren.
Miljøbetingelser
Enheten skal fungere under følgende miljøbetingelser:
Temperatur
Fuktighet
www.scheppach.com
maksi-
minimalt
malt
5 °C 40 °C
95 %
anbefalt
16 °C
70 %
NO | 371
