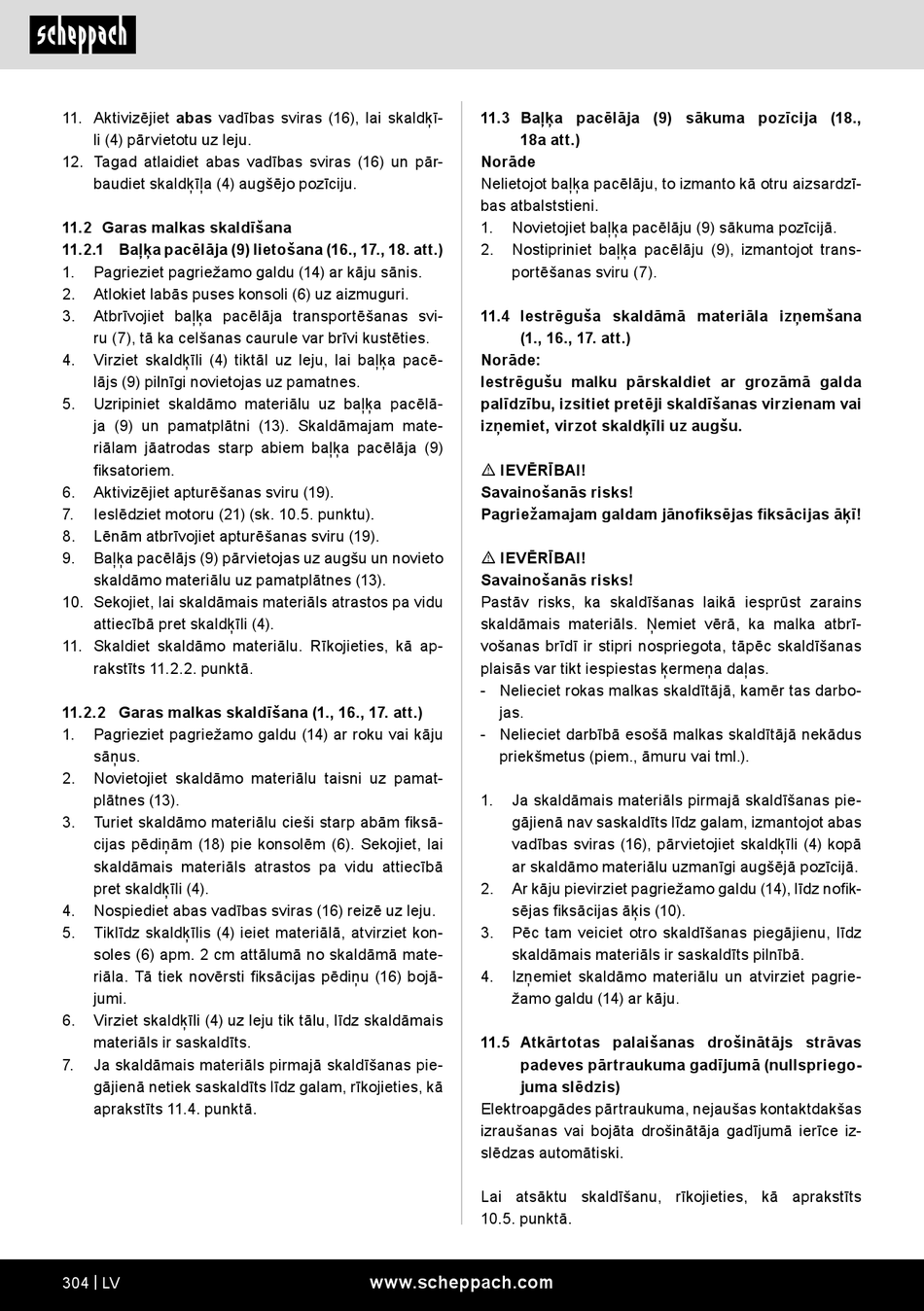

Scheppach Compact 10t Originalbetriebsanleitung Seite 304

11. Aktivizējiet abas vadības sviras (16), lai skaldķī-
li (4) pārvietotu uz leju.
12. Tagad atlaidiet abas vadības sviras (16) un pār-
baudiet skaldķīļa (4) augšējo pozīciju.
11.2 Garas malkas skaldīšana
11.2.1 Baļķa pacēlāja (9) lietošana (16., 17., 18. att.)
1. Pagrieziet pagriežamo galdu (14) ar kāju sānis.
2. Atlokiet labās puses konsoli (6) uz aizmuguri.
3. Atbrīvojiet baļķa pacēlāja transportēšanas svi-
ru (7), tā ka celšanas caurule var brīvi kustēties.
4. Virziet skaldķīli (4) tiktāl uz leju, lai baļķa pacē-
lājs (9) pilnīgi novietojas uz pamatnes.
5. Uzripiniet skaldāmo materiālu uz baļķa pacēlā-
ja (9) un pamatplātni (13). Skaldāmajam mate-
riālam jāatrodas starp abiem baļķa pacēlāja (9)
fiksatoriem.
6. Aktivizējiet apturēšanas sviru (19).
7. Ieslēdziet motoru (21) (sk. 10.5. punktu).
8. Lēnām atbrīvojiet apturēšanas sviru (19).
9. Baļķa pacēlājs (9) pārvietojas uz augšu un novieto
skaldāmo materiālu uz pamatplātnes (13).
10. Sekojiet, lai skaldāmais materiāls atrastos pa vidu
attiecībā pret skaldķīli (4).
11. Skaldiet skaldāmo materiālu. Rīkojieties, kā ap-
rakstīts 11.2.2. punktā.
11.2.2 Garas malkas skaldīšana (1., 16., 17. att.)
1. Pagrieziet pagriežamo galdu (14) ar roku vai kāju
sāņus.
2. Novietojiet skaldāmo materiālu taisni uz pamat-
plātnes (13).
3. Turiet skaldāmo materiālu cieši starp abām fiksā-
cijas pēdiņām (18) pie konsolēm (6). Sekojiet, lai
skaldāmais materiāls atrastos pa vidu attiecībā
pret skaldķīli (4).
4. Nospiediet abas vadības sviras (16) reizē uz leju.
5. Tiklīdz skaldķīlis (4) ieiet materiālā, atvirziet kon-
soles (6) apm. 2 cm attālumā no skaldāmā mate-
riāla. Tā tiek novērsti fiksācijas pēdiņu (16) bojā-
jumi.
6. Virziet skaldķīli (4) uz leju tik tālu, līdz skaldāmais
materiāls ir saskaldīts.
7. Ja skaldāmais materiāls pirmajā skaldīšanas pie-
gājienā netiek saskaldīts līdz galam, rīkojieties, kā
aprakstīts 11.4. punktā.
304 | LV
11.3 Baļķa pacēlāja (9) sākuma pozīcija (18.,
18a att.)
Norāde
Nelietojot baļķa pacēlāju, to izmanto kā otru aizsardzī-
bas atbalststieni.
1. Novietojiet baļķa pacēlāju (9) sākuma pozīcijā.
2. Nostipriniet baļķa pacēlāju (9), izmantojot trans-
portēšanas sviru (7).
11.4 Iestrēguša skaldāmā materiāla izņemšana
(1., 16., 17. att.)
Norāde:
Iestrēgušu malku pārskaldiet ar grozāmā galda
palīdzību, izsitiet pretēji skaldīšanas virzienam vai
izņemiet, virzot skaldķīli uz augšu.
m IEVĒRĪBAI!
Savainošanās risks!
Pagriežamajam galdam jānofiksējas fiksācijas āķī!
m IEVĒRĪBAI!
Savainošanās risks!
Pastāv risks, ka skaldīšanas laikā iesprūst zarains
skaldāmais materiāls. Ņemiet vērā, ka malka atbrī-
vošanas brīdī ir stipri nospriegota, tāpēc skaldīšanas
plaisās var tikt iespiestas ķermeņa daļas.
- Nelieciet rokas malkas skaldītājā, kamēr tas darbo-
jas.
- Nelieciet darbībā esošā malkas skaldītājā nekādus
priekšmetus (piem., āmuru vai tml.).
1. Ja skaldāmais materiāls pirmajā skaldīšanas pie-
gājienā nav saskaldīts līdz galam, izmantojot abas
vadības sviras (16), pārvietojiet skaldķīli (4) kopā
ar skaldāmo materiālu uzmanīgi augšējā pozīcijā.
2. Ar kāju pievirziet pagriežamo galdu (14), līdz nofik-
sējas fiksācijas āķis (10).
3. Pēc tam veiciet otro skaldīšanas piegājienu, līdz
skaldāmais materiāls ir saskaldīts pilnībā.
4. Izņemiet skaldāmo materiālu un atvirziet pagrie-
žamo galdu (14) ar kāju.
11.5 Atkārtotas palaišanas drošinātājs strāvas
padeves pārtraukuma gadījumā (nullspriego-
juma slēdzis)
Elektroapgādes pārtraukuma, nejaušas kontaktdakšas
izraušanas vai bojāta drošinātāja gadījumā ierīce iz-
slēdzas automātiski.
Lai atsāktu skaldīšanu, rīkojieties, kā aprakstīts
10.5. punktā.
