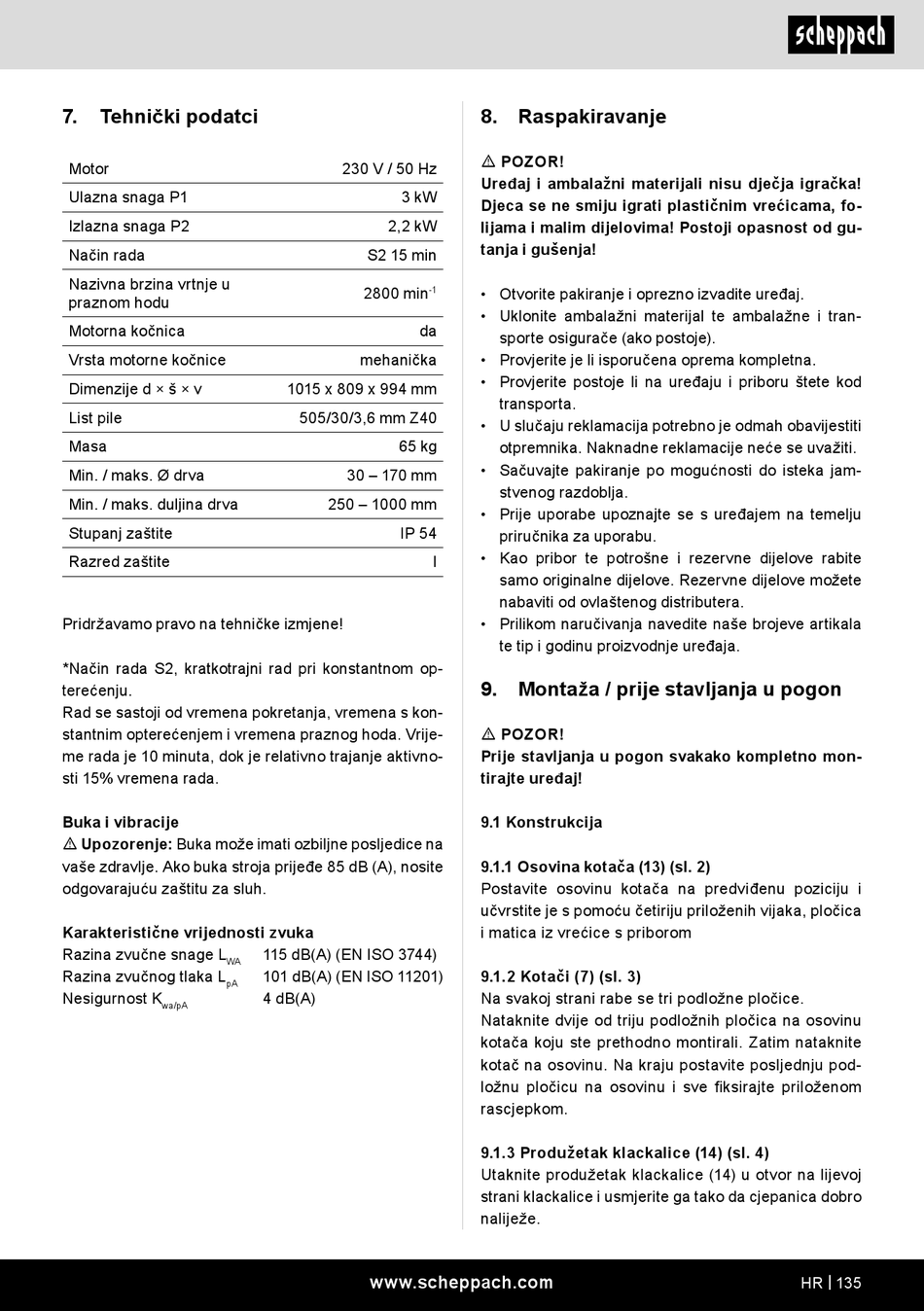

7.
Tehnički podatci
Motor
Ulazna snaga P1
Izlazna snaga P2
Način rada
Nazivna brzina vrtnje u
praznom hodu
Motorna kočnica
Vrsta motorne kočnice
Dimenzije d × š × v
List pile
Masa
Min. / maks. Ø drva
Min. / maks. duljina drva
Stupanj zaštite
Razred zaštite
Pridržavamo pravo na tehničke izmjene!
*Način rada S2, kratkotrajni rad pri konstantnom op-
terećenju.
Rad se sastoji od vremena pokretanja, vremena s kon-
stantnim opterećenjem i vremena praznog hoda. Vrije-
me rada je 10 minuta, dok je relativno trajanje aktivno-
sti 15% vremena rada.
Buka i vibracije
m Upozorenje: Buka može imati ozbiljne posljedice na
vaše zdravlje. Ako buka stroja prijeđe 85 dB (A), nosite
odgovarajuću zaštitu za sluh.
Karakteristične vrijednosti zvuka
Razina zvučne snage L
WA
Razina zvučnog tlaka L
pA
Nesigurnost K
wa/pA
230 V / 50 Hz
3 kW
2,2 kW
S2 15 min
2800 min
-1
da
mehanička
1015 x 809 x 994 mm
505/30/3,6 mm Z40
65 kg
30 – 170 mm
250 – 1000 mm
IP 54
I
115 dB(A) (EN ISO 3744)
101 dB(A) (EN ISO 11201)
4 dB(A)
www.scheppach.com
8. Raspakiravanje
m POZOR!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li isporučena oprema kompletna.
• Provjerite postoje li na uređaju i priboru štete kod
transporta.
• U slučaju reklamacija potrebno je odmah obavijestiti
otpremnika. Naknadne reklamacije neće se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s uređajem na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje uređaja.
9.
Montaža / prije stavljanja u pogon
m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
9.1 Konstrukcija
9.1.1 Osovina kotača (13) (sl. 2)
Postavite osovinu kotača na predviđenu poziciju i
učvrstite je s pomoću četiriju priloženih vijaka, pločica
i matica iz vrećice s priborom
9.1.2 Kotači (7) (sl. 3)
Na svakoj strani rabe se tri podložne pločice.
Nataknite dvije od triju podložnih pločica na osovinu
kotača koju ste prethodno montirali. Zatim nataknite
kotač na osovinu. Na kraju postavite posljednju pod-
ložnu pločicu na osovinu i sve fiksirajte priloženom
rascjepkom.
9.1.3 Produžetak klackalice (14) (sl. 4)
Utaknite produžetak klackalice (14) u otvor na lijevoj
strani klackalice i usmjerite ga tako da cjepanica dobro
naliježe.
HR | 135
