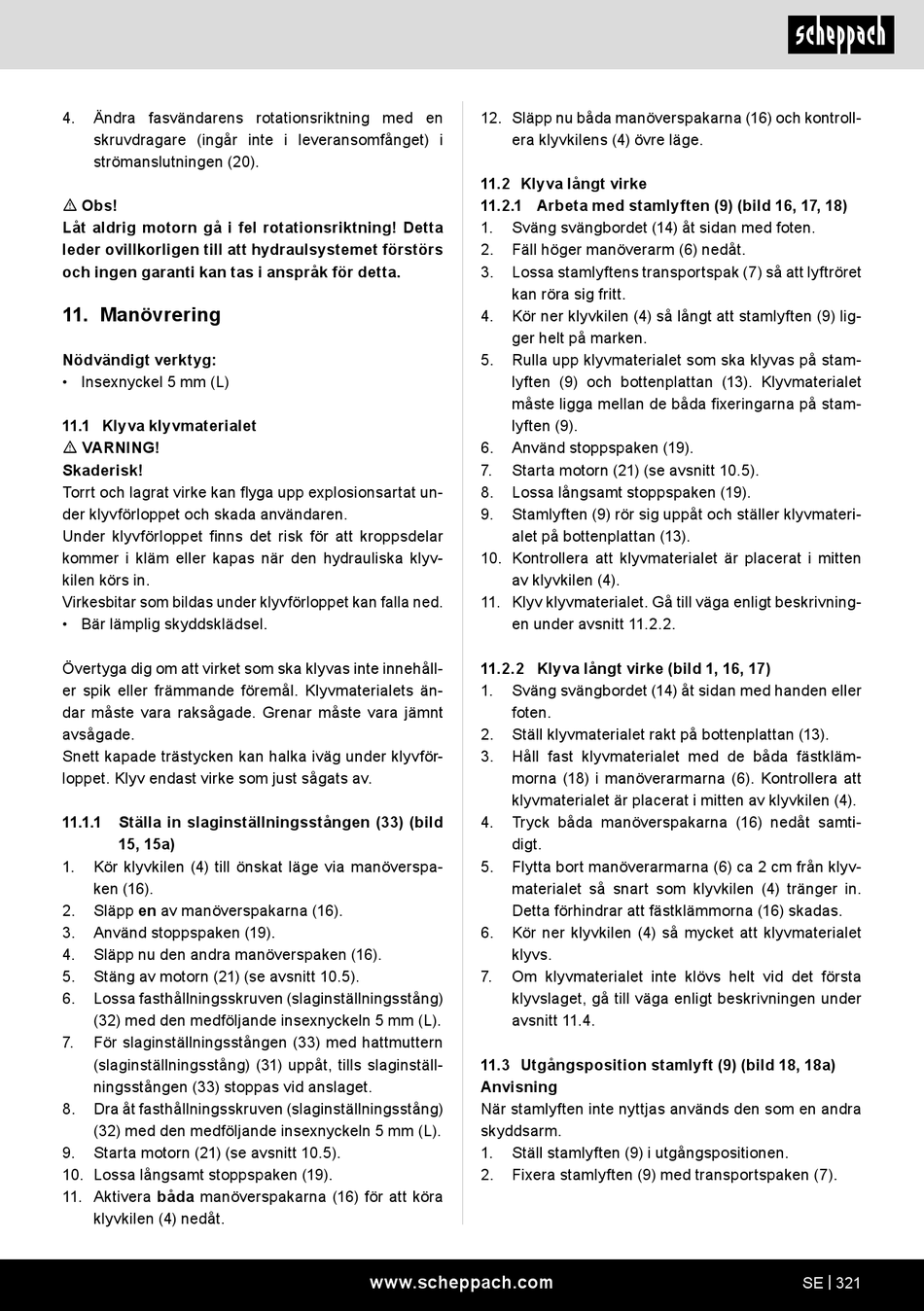

Scheppach Compact 10t Originalbetriebsanleitung Seite 321

4. Ändra fasvändarens rotationsriktning med en
skruvdragare (ingår inte i leveransomfånget) i
strömanslutningen (20).
m Obs!
Låt aldrig motorn gå i fel rotationsriktning! Detta
leder ovillkorligen till att hydraulsystemet förstörs
och ingen garanti kan tas i anspråk för detta.
11. Manövrering
Nödvändigt verktyg:
• Insexnyckel 5 mm (L)
11.1 Klyva klyvmaterialet
m VARNING!
Skaderisk!
Torrt och lagrat virke kan flyga upp explosionsartat un-
der klyvförloppet och skada användaren.
Under klyvförloppet finns det risk för att kroppsdelar
kommer i kläm eller kapas när den hydrauliska klyv-
kilen körs in.
Virkesbitar som bildas under klyvförloppet kan falla ned.
• Bär lämplig skyddsklädsel.
Övertyga dig om att virket som ska klyvas inte innehåll-
er spik eller främmande föremål. Klyvmaterialets än-
dar måste vara raksågade. Grenar måste vara jämnt
avsågade.
Snett kapade trästycken kan halka iväg under klyvför-
loppet. Klyv endast virke som just sågats av.
11.1.1 Ställa in slaginställningsstången (33) (bild
15, 15a)
1. Kör klyvkilen (4) till önskat läge via manöverspa-
ken (16).
2. Släpp en av manöverspakarna (16).
3. Använd stoppspaken (19).
4. Släpp nu den andra manöverspaken (16).
5. Stäng av motorn (21) (se avsnitt 10.5).
6. Lossa fasthållningsskruven (slaginställningsstång)
(32) med den medföljande insexnyckeln 5 mm (L).
7. För slaginställningsstången (33) med hattmuttern
(slaginställningsstång) (31) uppåt, tills slaginställ-
ningsstången (33) stoppas vid anslaget.
8. Dra åt fasthållningsskruven (slaginställningsstång)
(32) med den medföljande insexnyckeln 5 mm (L).
9. Starta motorn (21) (se avsnitt 10.5).
10. Lossa långsamt stoppspaken (19).
11. Aktivera båda manöverspakarna (16) för att köra
klyvkilen (4) nedåt.
12. Släpp nu båda manöverspakarna (16) och kontroll-
era klyvkilens (4) övre läge.
11.2 Klyva långt virke
11.2.1 Arbeta med stamlyften (9) (bild 16, 17, 18)
1. Sväng svängbordet (14) åt sidan med foten.
2. Fäll höger manöverarm (6) nedåt.
3. Lossa stamlyftens transportspak (7) så att lyftröret
kan röra sig fritt.
4. Kör ner klyvkilen (4) så långt att stamlyften (9) lig-
ger helt på marken.
5. Rulla upp klyvmaterialet som ska klyvas på stam-
lyften (9) och bottenplattan (13). Klyvmaterialet
måste ligga mellan de båda fixeringarna på stam-
lyften (9).
6. Använd stoppspaken (19).
7. Starta motorn (21) (se avsnitt 10.5).
8. Lossa långsamt stoppspaken (19).
9. Stamlyften (9) rör sig uppåt och ställer klyvmateri-
alet på bottenplattan (13).
10. Kontrollera att klyvmaterialet är placerat i mitten
av klyvkilen (4).
11. Klyv klyvmaterialet. Gå till väga enligt beskrivning-
en under avsnitt 11.2.2.
11.2.2 Klyva långt virke (bild 1, 16, 17)
1. Sväng svängbordet (14) åt sidan med handen eller
foten.
2. Ställ klyvmaterialet rakt på bottenplattan (13).
3. Håll fast klyvmaterialet med de båda fästkläm-
morna (18) i manöverarmarna (6). Kontrollera att
klyvmaterialet är placerat i mitten av klyvkilen (4).
4. Tryck båda manöverspakarna (16) nedåt samti-
digt.
5. Flytta bort manöverarmarna (6) ca 2 cm från klyv-
materialet så snart som klyvkilen (4) tränger in.
Detta förhindrar att fästklämmorna (16) skadas.
6. Kör ner klyvkilen (4) så mycket att klyvmaterialet
klyvs.
7. Om klyvmaterialet inte klövs helt vid det första
klyvslaget, gå till väga enligt beskrivningen under
avsnitt 11.4.
11.3 Utgångsposition stamlyft (9) (bild 18, 18a)
Anvisning
När stamlyften inte nyttjas används den som en andra
skyddsarm.
1. Ställ stamlyften (9) i utgångspositionen.
2. Fixera stamlyften (9) med transportspaken (7).
