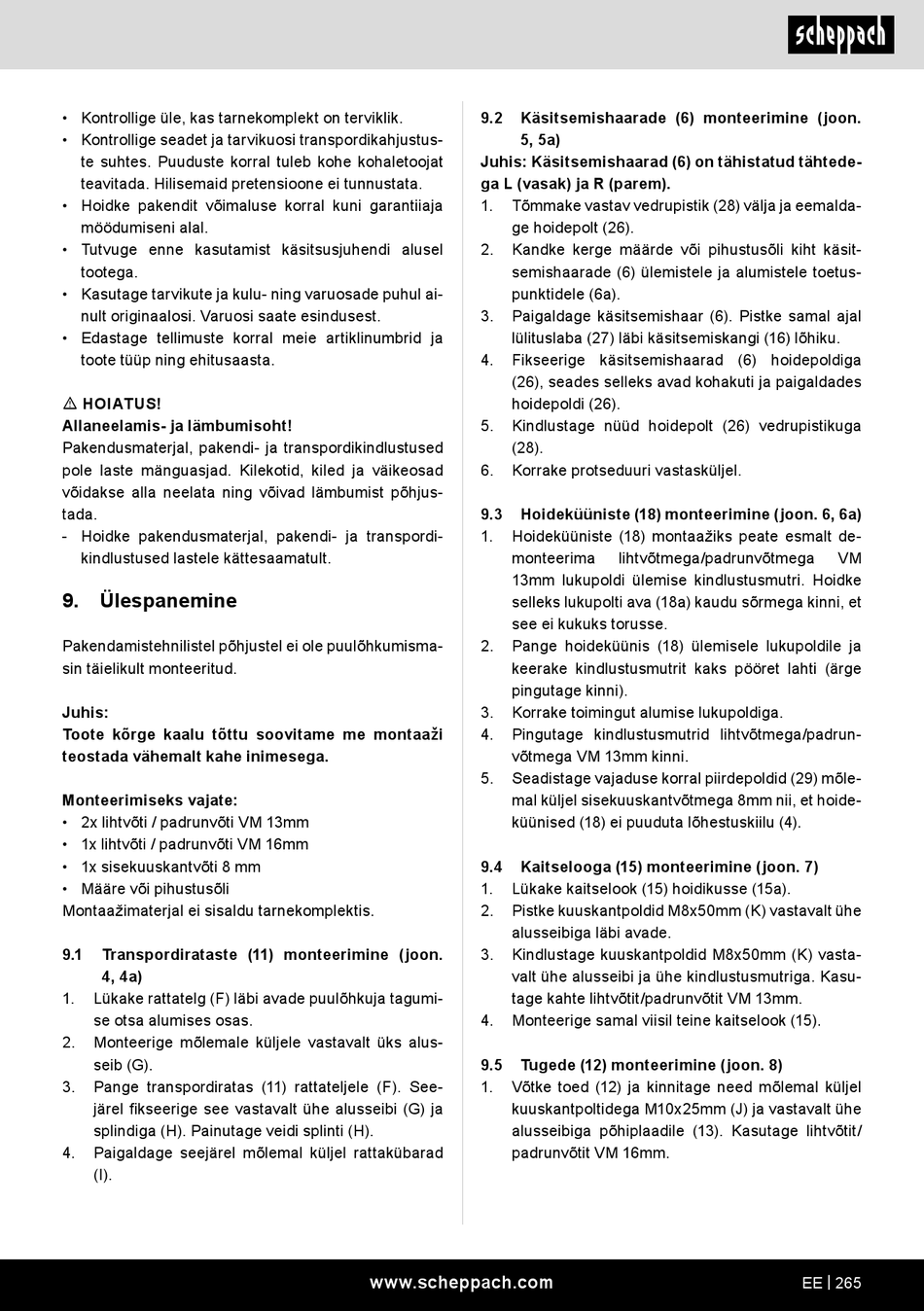

• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustus-
te suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
toote tüüp ning ehitusaasta.
m HOIATUS!
Allaneelamis- ja lämbumisoht!
Pakendusmaterjal, pakendi- ja transpordikindlustused
pole laste mänguasjad. Kilekotid, kiled ja väikeosad
võidakse alla neelata ning võivad lämbumist põhjus-
tada.
- Hoidke pakendusmaterjal, pakendi- ja transpordi-
kindlustused lastele kättesaamatult.
9. Ülespanemine
Pakendamistehnilistel põhjustel ei ole puulõhkumisma-
sin täielikult monteeritud.
Juhis:
Toote kõrge kaalu tõttu soovitame me montaaži
teostada vähemalt kahe inimesega.
Monteerimiseks vajate:
• 2x lihtvõti / padrunvõti VM 13mm
• 1x lihtvõti / padrunvõti VM 16mm
• 1x sisekuuskantvõti 8 mm
• Määre või pihustusõli
Montaažimaterjal ei sisaldu tarnekomplektis.
9.1 Transpordirataste (11) monteerimine (joon.
4, 4a)
1. Lükake rattatelg (F) läbi avade puulõhkuja tagumi-
se otsa alumises osas.
2. Monteerige mõlemale küljele vastavalt üks alus-
seib (G).
3. Pange transpordiratas (11) rattateljele (F). See-
järel fikseerige see vastavalt ühe alusseibi (G) ja
splindiga (H). Painutage veidi splinti (H).
4. Paigaldage seejärel mõlemal küljel rattakübarad
(I).
9.2 Käsitsemishaarade (6) monteerimine (joon.
5, 5a)
Juhis: Käsitsemishaarad (6) on tähistatud tähtede-
ga L (vasak) ja R (parem).
1. Tõmmake vastav vedrupistik (28) välja ja eemalda-
ge hoidepolt (26).
2. Kandke kerge määrde või pihustusõli kiht käsit-
semishaarade (6) ülemistele ja alumistele toetus-
punktidele (6a).
3. Paigaldage käsitsemishaar (6). Pistke samal ajal
lülituslaba (27) läbi käsitsemiskangi (16) lõhiku.
4. Fikseerige käsitsemishaarad (6) hoidepoldiga
(26), seades selleks avad kohakuti ja paigaldades
hoidepoldi (26).
5. Kindlustage nüüd hoidepolt (26) vedrupistikuga
(28).
6. Korrake protseduuri vastasküljel.
9.3 Hoideküüniste (18) monteerimine (joon. 6, 6a)
1. Hoideküüniste (18) montaažiks peate esmalt de-
monteerima
13mm lukupoldi ülemise kindlustusmutri. Hoidke
selleks lukupolti ava (18a) kaudu sõrmega kinni, et
see ei kukuks torusse.
2. Pange hoideküünis (18) ülemisele lukupoldile ja
keerake kindlustusmutrit kaks pööret lahti (ärge
pingutage kinni).
3. Korrake toimingut alumise lukupoldiga.
4. Pingutage kindlustusmutrid lihtvõtmega/padrun-
võtmega VM 13mm kinni.
5. Seadistage vajaduse korral piirdepoldid (29) mõle-
mal küljel sisekuuskantvõtmega 8mm nii, et hoide-
küünised (18) ei puuduta lõhestuskiilu (4).
9.4 Kaitselooga (15) monteerimine (joon. 7)
1. Lükake kaitselook (15) hoidikusse (15a).
2. Pistke kuuskantpoldid M8x50mm (K) vastavalt ühe
alusseibiga läbi avade.
3. Kindlustage kuuskantpoldid M8x50mm (K) vasta-
valt ühe alusseibi ja ühe kindlustusmutriga. Kasu-
tage kahte lihtvõtit/padrunvõtit VM 13mm.
4. Monteerige samal viisil teine kaitselook (15).
9.5 Tugede (12) monteerimine (joon. 8)
1. Võtke toed (12) ja kinnitage need mõlemal küljel
kuuskantpoltidega M10x25mm (J) ja vastavalt ühe
alusseibiga põhiplaadile (13). Kasutage lihtvõtit/
padrunvõtit VM 16mm.
