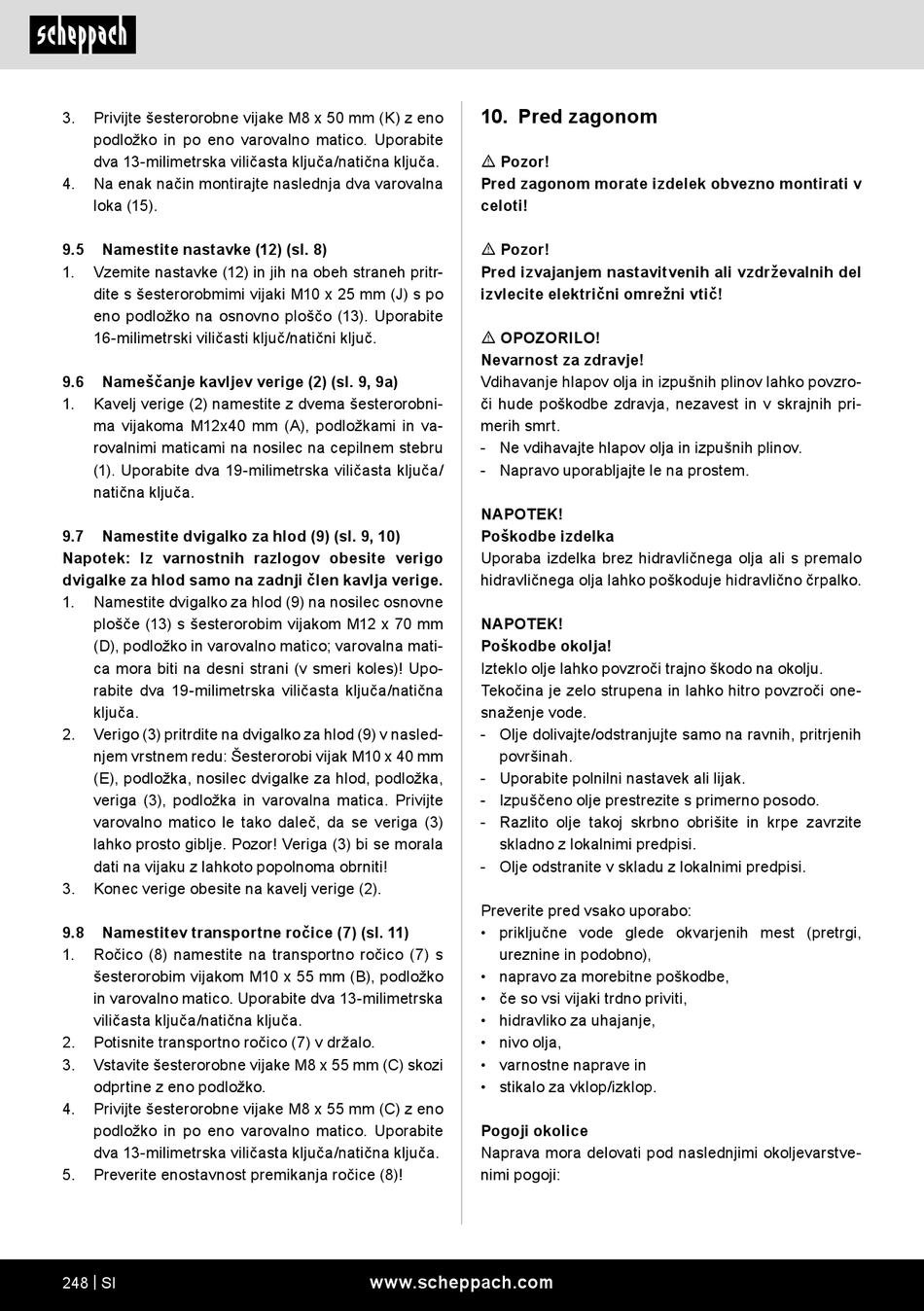

3. Privijte šesterorobne vijake M8 x 50 mm (K) z eno
podložko in po eno varovalno matico. Uporabite
dva 13-milimetrska viličasta ključa/natična ključa.
4. Na enak način montirajte naslednja dva varovalna
loka (15).
9.5 Namestite nastavke (12) (sl. 8)
1. Vzemite nastavke (12) in jih na obeh straneh pritr-
dite s šesterorobmimi vijaki M10 x 25 mm (J) s po
eno podložko na osnovno ploščo (13). Uporabite
16-milimetrski viličasti ključ/natični ključ.
9.6 Nameščanje kavljev verige (2) (sl. 9, 9a)
1. Kavelj verige (2) namestite z dvema šesterorobni-
ma vijakoma M12x40 mm (A), podložkami in va-
rovalnimi maticami na nosilec na cepilnem stebru
(1). Uporabite dva 19-milimetrska viličasta ključa/
natična ključa.
9.7 Namestite dvigalko za hlod (9) (sl. 9, 10)
Napotek: Iz varnostnih razlogov obesite verigo
dvigalke za hlod samo na zadnji člen kavlja verige.
1. Namestite dvigalko za hlod (9) na nosilec osnovne
plošče (13) s šesterorobim vijakom M12 x 70 mm
(D), podložko in varovalno matico; varovalna mati-
ca mora biti na desni strani (v smeri koles)! Upo-
rabite dva 19-milimetrska viličasta ključa/natična
ključa.
2. Verigo (3) pritrdite na dvigalko za hlod (9) v nasled-
njem vrstnem redu: Šesterorobi vijak M10 x 40 mm
(E), podložka, nosilec dvigalke za hlod, podložka,
veriga (3), podložka in varovalna matica. Privijte
varovalno matico le tako daleč, da se veriga (3)
lahko prosto giblje. Pozor! Veriga (3) bi se morala
dati na vijaku z lahkoto popolnoma obrniti!
3. Konec verige obesite na kavelj verige (2).
9.8 Namestitev transportne ročice (7) (sl. 11)
1. Ročico (8) namestite na transportno ročico (7) s
šesterorobim vijakom M10 x 55 mm (B), podložko
in varovalno matico. Uporabite dva 13-milimetrska
viličasta ključa/natična ključa.
2. Potisnite transportno ročico (7) v držalo.
3. Vstavite šesterorobne vijake M8 x 55 mm (C) skozi
odprtine z eno podložko.
4. Privijte šesterorobne vijake M8 x 55 mm (C) z eno
podložko in po eno varovalno matico. Uporabite
dva 13-milimetrska viličasta ključa/natična ključa.
5. Preverite enostavnost premikanja ročice (8)!
248 | SI
10. Pred zagonom
m Pozor!
Pred zagonom morate izdelek obvezno montirati v
celoti!
m Pozor!
Pred izvajanjem nastavitvenih ali vzdrževalnih del
izvlecite električni omrežni vtič!
m OPOZORILO!
Nevarnost za zdravje!
Vdihavanje hlapov olja in izpušnih plinov lahko povzro-
či hude poškodbe zdravja, nezavest in v skrajnih pri-
merih smrt.
- Ne vdihavajte hlapov olja in izpušnih plinov.
- Napravo uporabljajte le na prostem.
NAPOTEK!
Poškodbe izdelka
Uporaba izdelka brez hidravličnega olja ali s premalo
hidravličnega olja lahko poškoduje hidravlično črpalko.
NAPOTEK!
Poškodbe okolja!
Izteklo olje lahko povzroči trajno škodo na okolju.
Tekočina je zelo strupena in lahko hitro povzroči one-
snaženje vode.
- Olje dolivajte/odstranjujte samo na ravnih, pritrjenih
površinah.
- Uporabite polnilni nastavek ali lijak.
- Izpuščeno olje prestrezite s primerno posodo.
- Razlito olje takoj skrbno obrišite in krpe zavrzite
skladno z lokalnimi predpisi.
- Olje odstranite v skladu z lokalnimi predpisi.
Preverite pred vsako uporabo:
• priključne vode glede okvarjenih mest (pretrgi,
ureznine in podobno),
• napravo za morebitne poškodbe,
• če so vsi vijaki trdno priviti,
• hidravliko za uhajanje,
• nivo olja,
• varnostne naprave in
• stikalo za vklop/izklop.
Pogoji okolice
Naprava mora delovati pod naslednjimi okoljevarstve-
nimi pogoji:
