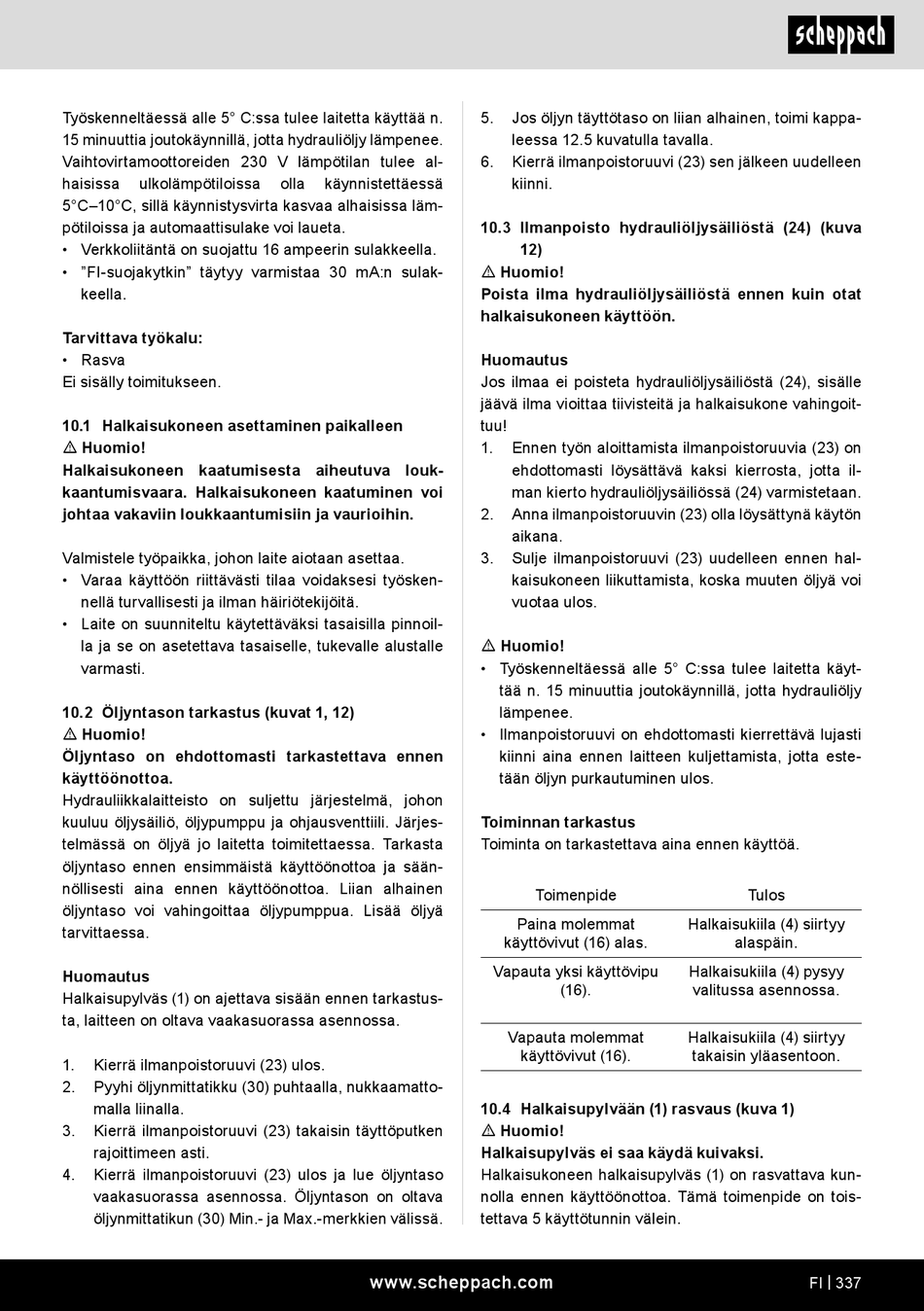

Scheppach Compact 10t Originalbetriebsanleitung Seite 337

Työskenneltäessä alle 5° C:ssa tulee laitetta käyttää n.
15 minuuttia joutokäynnillä, jotta hydrauliöljy lämpenee.
Vaihtovirtamoottoreiden 230 V lämpötilan tulee al-
haisissa ulkolämpötiloissa
5°C–10°C, sillä käynnistysvirta kasvaa alhaisissa läm-
pötiloissa ja automaattisulake voi laueta.
• Verkkoliitäntä on suojattu 16 ampeerin sulakkeella.
• "FI-suojakytkin" täytyy varmistaa 30 mA:n sulak-
keella.
Tarvittava työkalu:
• Rasva
Ei sisälly toimitukseen.
10.1 Halkaisukoneen asettaminen paikalleen
m Huomio!
Halkaisukoneen kaatumisesta aiheutuva louk-
kaantumisvaara. Halkaisukoneen kaatuminen voi
johtaa vakaviin loukkaantumisiin ja vaurioihin.
Valmistele työpaikka, johon laite aiotaan asettaa.
• Varaa käyttöön riittävästi tilaa voidaksesi työsken-
nellä turvallisesti ja ilman häiriötekijöitä.
• Laite on suunniteltu käytettäväksi tasaisilla pinnoil-
la ja se on asetettava tasaiselle, tukevalle alustalle
varmasti.
10.2 Öljyntason tarkastus (kuvat 1, 12)
m Huomio!
Öljyntaso on ehdottomasti tarkastettava ennen
käyttöönottoa.
Hydrauliikkalaitteisto on suljettu järjestelmä, johon
kuuluu öljysäiliö, öljypumppu ja ohjausventtiili. Järjes-
telmässä on öljyä jo laitetta toimitettaessa. Tarkasta
öljyntaso ennen ensimmäistä käyttöönottoa ja sään-
nöllisesti aina ennen käyttöönottoa. Liian alhainen
öljyntaso voi vahingoittaa öljypumppua. Lisää öljyä
tarvittaessa.
Huomautus
Halkaisupylväs (1) on ajettava sisään ennen tarkastus-
ta, laitteen on oltava vaakasuorassa asennossa.
1. Kierrä ilmanpoistoruuvi (23) ulos.
2. Pyyhi öljynmittatikku (30) puhtaalla, nukkaamatto-
malla liinalla.
3. Kierrä ilmanpoistoruuvi (23) takaisin täyttöputken
rajoittimeen asti.
4. Kierrä ilmanpoistoruuvi (23) ulos ja lue öljyntaso
vaakasuorassa asennossa. Öljyntason on oltava
öljynmittatikun (30) Min.- ja Max.-merkkien välissä.
olla käynnistettäessä
www.scheppach.com
5. Jos öljyn täyttötaso on liian alhainen, toimi kappa-
leessa 12.5 kuvatulla tavalla.
6. Kierrä ilmanpoistoruuvi (23) sen jälkeen uudelleen
kiinni.
10.3 Ilmanpoisto hydrauliöljysäiliöstä (24) (kuva
12)
m Huomio!
Poista ilma hydrauliöljysäiliöstä ennen kuin otat
halkaisukoneen käyttöön.
Huomautus
Jos ilmaa ei poisteta hydrauliöljysäiliöstä (24), sisälle
jäävä ilma vioittaa tiivisteitä ja halkaisukone vahingoit-
tuu!
1. Ennen työn aloittamista ilmanpoistoruuvia (23) on
ehdottomasti löysättävä kaksi kierrosta, jotta il-
man kierto hydrauliöljysäiliössä (24) varmistetaan.
2. Anna ilmanpoistoruuvin (23) olla löysättynä käytön
aikana.
3. Sulje ilmanpoistoruuvi (23) uudelleen ennen hal-
kaisukoneen liikuttamista, koska muuten öljyä voi
vuotaa ulos.
m Huomio!
• Työskenneltäessä alle 5° C:ssa tulee laitetta käyt-
tää n. 15 minuuttia joutokäynnillä, jotta hydrauliöljy
lämpenee.
• Ilmanpoistoruuvi on ehdottomasti kierrettävä lujasti
kiinni aina ennen laitteen kuljettamista, jotta este-
tään öljyn purkautuminen ulos.
Toiminnan tarkastus
Toiminta on tarkastettava aina ennen käyttöä.
Toimenpide
Paina molemmat
käyttövivut (16) alas.
Vapauta yksi käyttövipu
(16).
Vapauta molemmat
käyttövivut (16).
10.4 Halkaisupylvään (1) rasvaus (kuva 1)
m Huomio!
Halkaisupylväs ei saa käydä kuivaksi.
Halkaisukoneen halkaisupylväs (1) on rasvattava kun-
nolla ennen käyttöönottoa. Tämä toimenpide on tois-
tettava 5 käyttötunnin välein.
Tulos
Halkaisukiila (4) siirtyy
alaspäin.
Halkaisukiila (4) pysyy
valitussa asennossa.
Halkaisukiila (4) siirtyy
takaisin yläasentoon.
FI | 337
