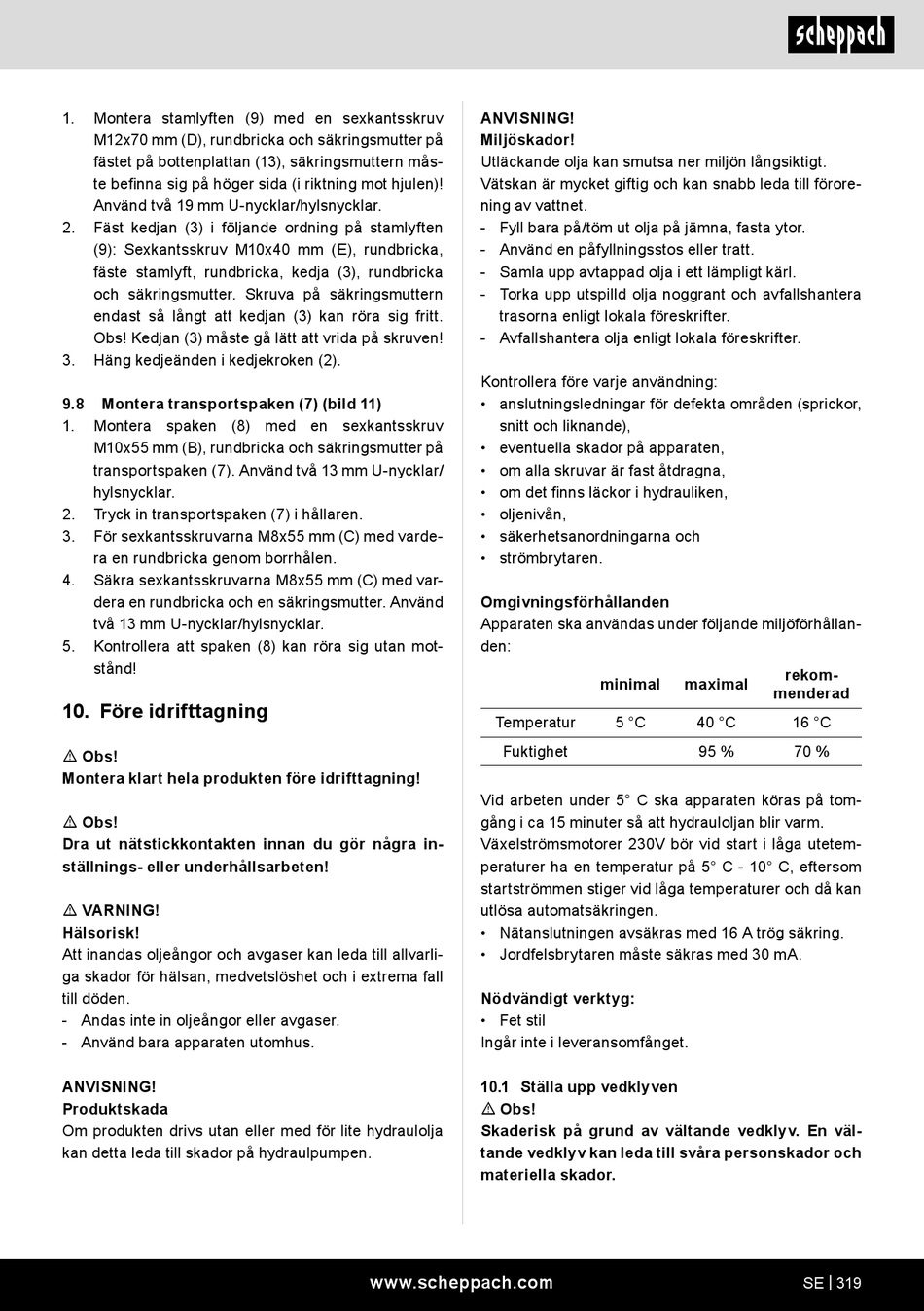

1. Montera stamlyften (9) med en sexkantsskruv
M12x70 mm (D), rundbricka och säkringsmutter på
fästet på bottenplattan (13), säkringsmuttern mås-
te befinna sig på höger sida (i riktning mot hjulen)!
Använd två 19 mm U-nycklar/hylsnycklar.
2. Fäst kedjan (3) i följande ordning på stamlyften
(9): Sexkantsskruv M10x40 mm (E), rundbricka,
fäste stamlyft, rundbricka, kedja (3), rundbricka
och säkringsmutter. Skruva på säkringsmuttern
endast så långt att kedjan (3) kan röra sig fritt.
Obs! Kedjan (3) måste gå lätt att vrida på skruven!
3. Häng kedjeänden i kedjekroken (2).
9.8 Montera transportspaken (7) (bild 11)
1. Montera spaken (8) med en sexkantsskruv
M10x55 mm (B), rundbricka och säkringsmutter på
transportspaken (7). Använd två 13 mm U-nycklar/
hylsnycklar.
2. Tryck in transportspaken (7) i hållaren.
3. För sexkantsskruvarna M8x55 mm (C) med varde-
ra en rundbricka genom borrhålen.
4. Säkra sexkantsskruvarna M8x55 mm (C) med var-
dera en rundbricka och en säkringsmutter. Använd
två 13 mm U-nycklar/hylsnycklar.
5. Kontrollera att spaken (8) kan röra sig utan mot-
stånd!
10. Före idrifttagning
m Obs!
Montera klart hela produkten före idrifttagning!
m Obs!
Dra ut nätstickkontakten innan du gör några in-
ställnings- eller underhållsarbeten!
m VARNING!
Hälsorisk!
Att inandas oljeångor och avgaser kan leda till allvarli-
ga skador för hälsan, medvetslöshet och i extrema fall
till döden.
- Andas inte in oljeångor eller avgaser.
- Använd bara apparaten utomhus.
ANVISNING!
Produktskada
Om produkten drivs utan eller med för lite hydraulolja
kan detta leda till skador på hydraulpumpen.
ANVISNING!
Miljöskador!
Utläckande olja kan smutsa ner miljön långsiktigt.
Vätskan är mycket giftig och kan snabb leda till förore-
ning av vattnet.
- Fyll bara på/töm ut olja på jämna, fasta ytor.
- Använd en påfyllningsstos eller tratt.
- Samla upp avtappad olja i ett lämpligt kärl.
- Torka upp utspilld olja noggrant och avfallshantera
trasorna enligt lokala föreskrifter.
- Avfallshantera olja enligt lokala föreskrifter.
Kontrollera före varje användning:
• anslutningsledningar för defekta områden (sprickor,
snitt och liknande),
• eventuella skador på apparaten,
• om alla skruvar är fast åtdragna,
• om det finns läckor i hydrauliken,
• oljenivån,
• säkerhetsanordningarna och
• strömbrytaren.
Omgivningsförhållanden
Apparaten ska användas under följande miljöförhållan-
den:
Temperatur
Fuktighet
Vid arbeten under 5° C ska apparaten köras på tom-
gång i ca 15 minuter så att hydrauloljan blir varm.
Växelströmsmotorer 230V bör vid start i låga utetem-
peraturer ha en temperatur på 5° C - 10° C, eftersom
startströmmen stiger vid låga temperaturer och då kan
utlösa automatsäkringen.
• Nätanslutningen avsäkras med 16 A trög säkring.
• Jordfelsbrytaren måste säkras med 30 mA.
Nödvändigt verktyg:
• Fet stil
Ingår inte i leveransomfånget.
10.1 Ställa upp vedklyven
m Obs!
Skaderisk på grund av vältande vedklyv. En väl-
tande vedklyv kan leda till svåra personskador och
materiella skador.
www.scheppach.com
minimal maximal
menderad
5 °C 40 °C
95 %
rekom-
16 °C
70 %
