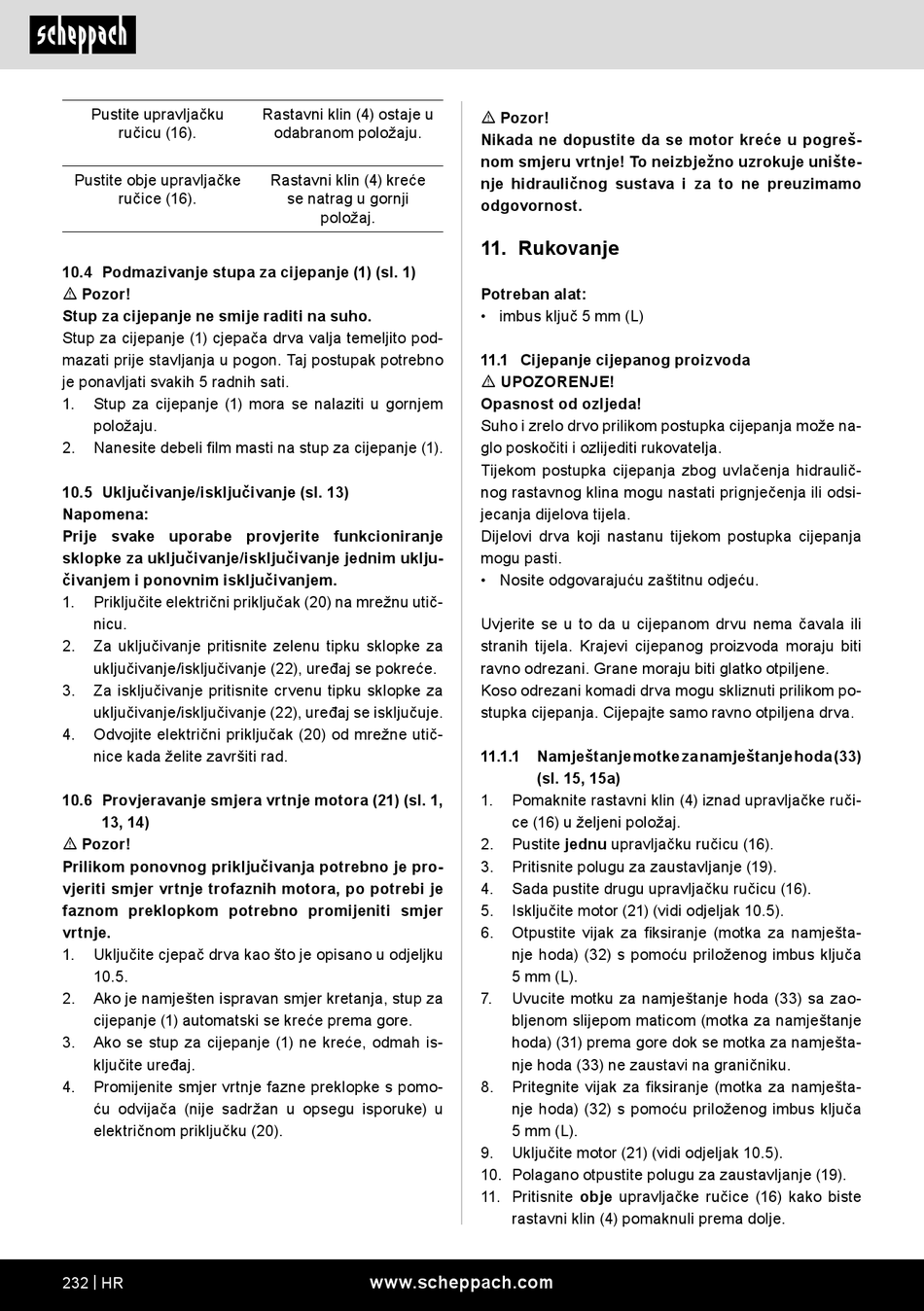

Pustite upravljačku
ručicu (16).
Pustite obje upravljačke
ručice (16).
10.4 Podmazivanje stupa za cijepanje (1) (sl. 1)
m Pozor!
Stup za cijepanje ne smije raditi na suho.
Stup za cijepanje (1) cjepača drva valja temeljito pod-
mazati prije stavljanja u pogon. Taj postupak potrebno
je ponavljati svakih 5 radnih sati.
1. Stup za cijepanje (1) mora se nalaziti u gornjem
položaju.
2. Nanesite debeli film masti na stup za cijepanje (1).
10.5 Uključivanje/isključivanje (sl. 13)
Napomena:
Prije svake uporabe provjerite funkcioniranje
sklopke za uključivanje/isključivanje jednim uklju-
čivanjem i ponovnim isključivanjem.
1. Priključite električni priključak (20) na mrežnu utič-
nicu.
2. Za uključivanje pritisnite zelenu tipku sklopke za
uključivanje/isključivanje (22), uređaj se pokreće.
3. Za isključivanje pritisnite crvenu tipku sklopke za
uključivanje/isključivanje (22), uređaj se isključuje.
4. Odvojite električni priključak (20) od mrežne utič-
nice kada želite završiti rad.
10.6 Provjeravanje smjera vrtnje motora (21) (sl. 1,
13, 14)
m Pozor!
Prilikom ponovnog priključivanja potrebno je pro-
vjeriti smjer vrtnje trofaznih motora, po potrebi je
faznom preklopkom potrebno promijeniti smjer
vrtnje.
1. Uključite cjepač drva kao što je opisano u odjeljku
10.5.
2. Ako je namješten ispravan smjer kretanja, stup za
cijepanje (1) automatski se kreće prema gore.
3. Ako se stup za cijepanje (1) ne kreće, odmah is-
ključite uređaj.
4. Promijenite smjer vrtnje fazne preklopke s pomo-
ću odvijača (nije sadržan u opsegu isporuke) u
električnom priključku (20).
232 | HR
Rastavni klin (4) ostaje u
odabranom položaju.
Rastavni klin (4) kreće
se natrag u gornji
položaj.
www.scheppach.com
m Pozor!
Nikada ne dopustite da se motor kreće u pogreš-
nom smjeru vrtnje! To neizbježno uzrokuje unište-
nje hidrauličnog sustava i za to ne preuzimamo
odgovornost.
11. Rukovanje
Potreban alat:
• imbus ključ 5 mm (L)
11.1 Cijepanje cijepanog proizvoda
m UPOZORENJE!
Opasnost od ozljeda!
Suho i zrelo drvo prilikom postupka cijepanja može na-
glo poskočiti i ozlijediti rukovatelja.
Tijekom postupka cijepanja zbog uvlačenja hidraulič-
nog rastavnog klina mogu nastati prignječenja ili odsi-
jecanja dijelova tijela.
Dijelovi drva koji nastanu tijekom postupka cijepanja
mogu pasti.
• Nosite odgovarajuću zaštitnu odjeću.
Uvjerite se u to da u cijepanom drvu nema čavala ili
stranih tijela. Krajevi cijepanog proizvoda moraju biti
ravno odrezani. Grane moraju biti glatko otpiljene.
Koso odrezani komadi drva mogu skliznuti prilikom po-
stupka cijepanja. Cijepajte samo ravno otpiljena drva.
11.1.1 Namještanje motke za namještanje hoda (33)
(sl. 15, 15a)
1. Pomaknite rastavni klin (4) iznad upravljačke ruči-
ce (16) u željeni položaj.
2. Pustite jednu upravljačku ručicu (16).
3. Pritisnite polugu za zaustavljanje (19).
4. Sada pustite drugu upravljačku ručicu (16).
5. Isključite motor (21) (vidi odjeljak 10.5).
6. Otpustite vijak za fiksiranje (motka za namješta-
nje hoda) (32) s pomoću priloženog imbus ključa
5 mm (L).
7. Uvucite motku za namještanje hoda (33) sa zao-
bljenom slijepom maticom (motka za namještanje
hoda) (31) prema gore dok se motka za namješta-
nje hoda (33) ne zaustavi na graničniku.
8. Pritegnite vijak za fiksiranje (motka za namješta-
nje hoda) (32) s pomoću priloženog imbus ključa
5 mm (L).
9. Uključite motor (21) (vidi odjeljak 10.5).
10. Polagano otpustite polugu za zaustavljanje (19).
11. Pritisnite obje upravljačke ručice (16) kako biste
rastavni klin (4) pomaknuli prema dolje.
