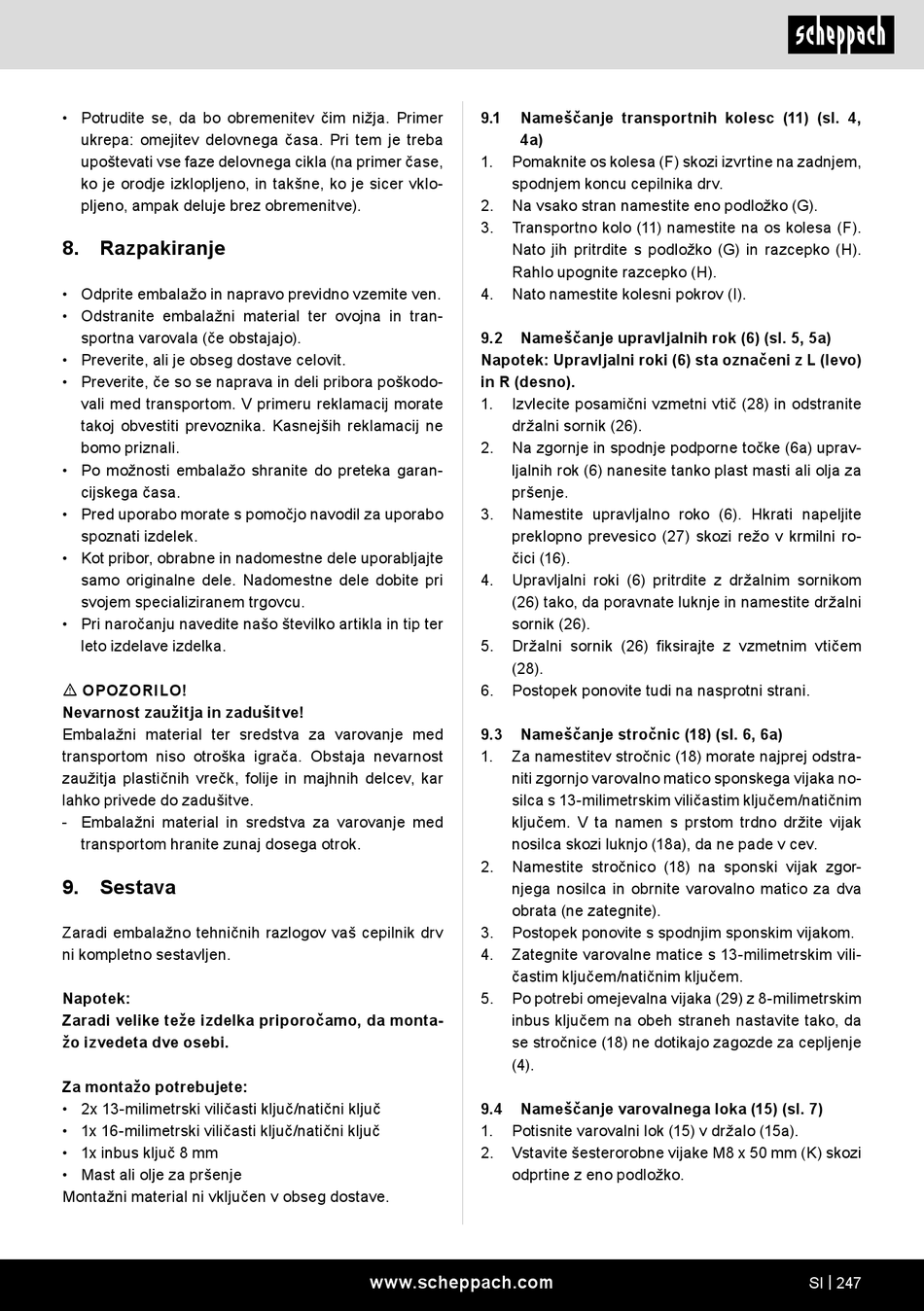

• Potrudite se, da bo obremenitev čim nižja. Primer
ukrepa: omejitev delovnega časa. Pri tem je treba
upoštevati vse faze delovnega cikla (na primer čase,
ko je orodje izklopljeno, in takšne, ko je sicer vklo-
pljeno, ampak deluje brez obremenitve).
8. Razpakiranje
• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in tran-
sportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodo-
vali med transportom. V primeru reklamacij morate
takoj obvestiti prevoznika. Kasnejših reklamacij ne
bomo priznali.
• Po možnosti embalažo shranite do preteka garan-
cijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo
spoznati izdelek.
• Kot pribor, obrabne in nadomestne dele uporabljajte
samo originalne dele. Nadomestne dele dobite pri
svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter
leto izdelave izdelka.
m OPOZORILO!
Nevarnost zaužitja in zadušitve!
Embalažni material ter sredstva za varovanje med
transportom niso otroška igrača. Obstaja nevarnost
zaužitja plastičnih vrečk, folije in majhnih delcev, kar
lahko privede do zadušitve.
- Embalažni material in sredstva za varovanje med
transportom hranite zunaj dosega otrok.
9. Sestava
Zaradi embalažno tehničnih razlogov vaš cepilnik drv
ni kompletno sestavljen.
Napotek:
Zaradi velike teže izdelka priporočamo, da monta-
žo izvedeta dve osebi.
Za montažo potrebujete:
• 2x 13-milimetrski viličasti ključ/natični ključ
• 1x 16-milimetrski viličasti ključ/natični ključ
• 1x inbus ključ 8 mm
• Mast ali olje za pršenje
Montažni material ni vključen v obseg dostave.
9.1 Nameščanje transportnih kolesc (11) (sl. 4,
4a)
1. Pomaknite os kolesa (F) skozi izvrtine na zadnjem,
spodnjem koncu cepilnika drv.
2. Na vsako stran namestite eno podložko (G).
3. Transportno kolo (11) namestite na os kolesa (F).
Nato jih pritrdite s podložko (G) in razcepko (H).
Rahlo upognite razcepko (H).
4. Nato namestite kolesni pokrov (I).
9.2 Nameščanje upravljalnih rok (6) (sl. 5, 5a)
Napotek: Upravljalni roki (6) sta označeni z L (levo)
in R (desno).
1. Izvlecite posamični vzmetni vtič (28) in odstranite
držalni sornik (26).
2. Na zgornje in spodnje podporne točke (6a) uprav-
ljalnih rok (6) nanesite tanko plast masti ali olja za
pršenje.
3. Namestite upravljalno roko (6). Hkrati napeljite
preklopno prevesico (27) skozi režo v krmilni ro-
čici (16).
4. Upravljalni roki (6) pritrdite z držalnim sornikom
(26) tako, da poravnate luknje in namestite držalni
sornik (26).
5. Držalni sornik (26) fiksirajte z vzmetnim vtičem
(28).
6. Postopek ponovite tudi na nasprotni strani.
9.3 Nameščanje stročnic (18) (sl. 6, 6a)
1. Za namestitev stročnic (18) morate najprej odstra-
niti zgornjo varovalno matico sponskega vijaka no-
silca s 13-milimetrskim viličastim ključem/natičnim
ključem. V ta namen s prstom trdno držite vijak
nosilca skozi luknjo (18a), da ne pade v cev.
2. Namestite stročnico (18) na sponski vijak zgor-
njega nosilca in obrnite varovalno matico za dva
obrata (ne zategnite).
3. Postopek ponovite s spodnjim sponskim vijakom.
4. Zategnite varovalne matice s 13-milimetrskim vili-
častim ključem/natičnim ključem.
5. Po potrebi omejevalna vijaka (29) z 8-milimetrskim
inbus ključem na obeh straneh nastavite tako, da
se stročnice (18) ne dotikajo zagozde za cepljenje
(4).
9.4 Nameščanje varovalnega loka (15) (sl. 7)
1. Potisnite varovalni lok (15) v držalo (15a).
2. Vstavite šesterorobne vijake M8 x 50 mm (K) skozi
odprtine z eno podložko.
