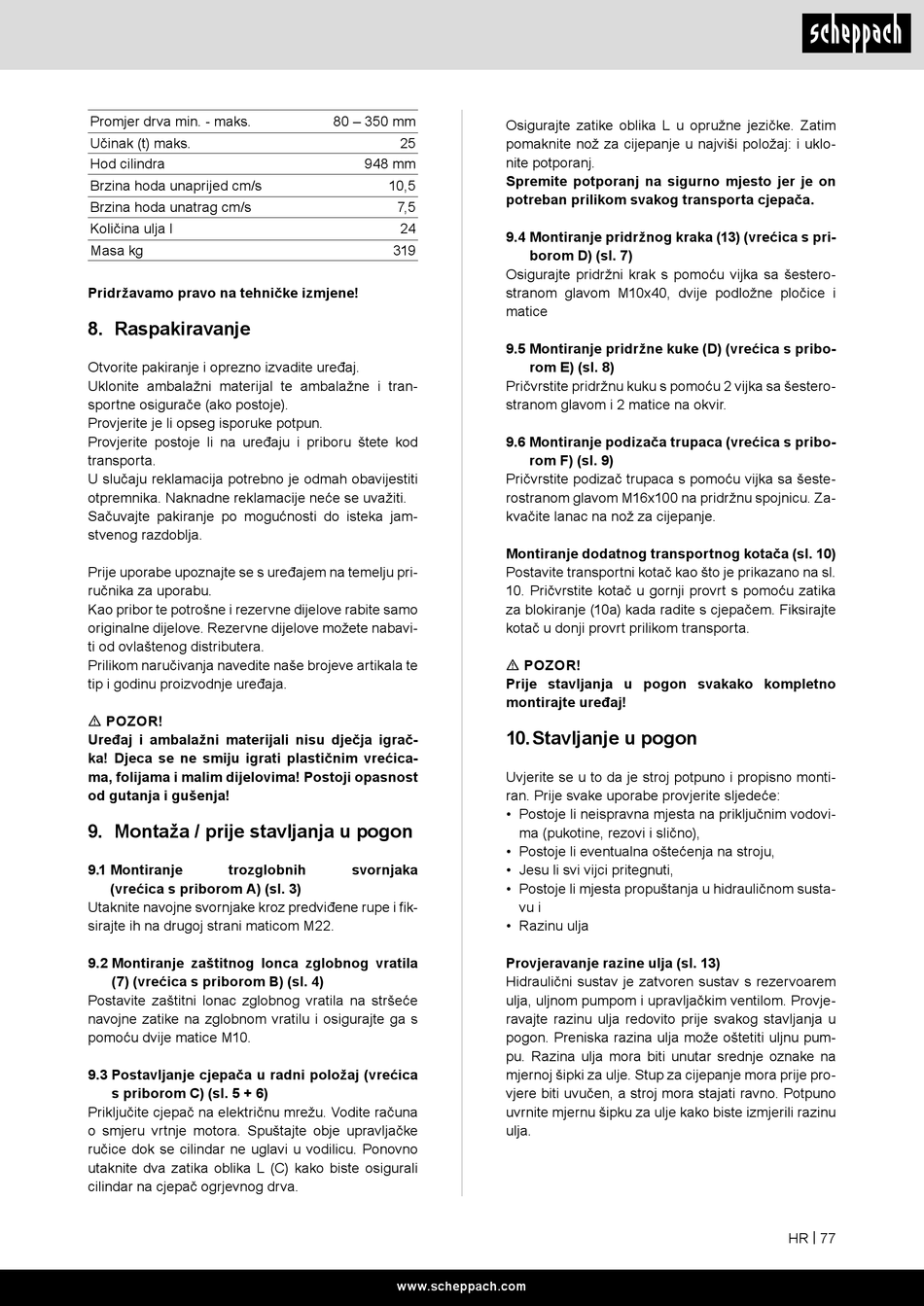

Promjer drva min. - maks.
Učinak (t) maks.
Hod cilindra
Brzina hoda unaprijed cm/s
Brzina hoda unatrag cm/s
Količina ulja l
Masa kg
Pridržavamo pravo na tehničke izmjene!
8. Raspakiravanje
Otvorite pakiranje i oprezno izvadite uređaj.
Uklonite ambalažni materijal te ambalažne i tran-
sportne osigurače (ako postoje).
Provjerite je li opseg isporuke potpun.
Provjerite postoje li na uređaju i priboru štete kod
transporta.
U slučaju reklamacija potrebno je odmah obavijestiti
otpremnika. Naknadne reklamacije neće se uvažiti.
Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
Prije uporabe upoznajte se s uređajem na temelju pri-
ručnika za uporabu.
Kao pribor te potrošne i rezervne dijelove rabite samo
originalne dijelove. Rezervne dijelove možete nabavi-
ti od ovlaštenog distributera.
Prilikom naručivanja navedite naše brojeve artikala te
tip i godinu proizvodnje uređaja.
m POZOR!
Uređaj i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećica-
ma, folijama i malim dijelovima! Postoji opasnost
od gutanja i gušenja!
9. Montaža / prije stavljanja u pogon
9.1 Montiranje
trozglobnih
(vrećica s priborom A) (sl. 3)
Utaknite navojne svornjake kroz predviđene rupe i fik-
sirajte ih na drugoj strani maticom M22.
9.2 Montiranje zaštitnog lonca zglobnog vratila
(7) (vrećica s priborom B) (sl. 4)
Postavite zaštitni lonac zglobnog vratila na stršeće
navojne zatike na zglobnom vratilu i osigurajte ga s
pomoću dvije matice M10.
9.3 Postavljanje cjepača u radni položaj (vrećica
s priborom C) (sl. 5 + 6)
Priključite cjepač na električnu mrežu. Vodite računa
o smjeru vrtnje motora. Spuštajte obje upravljačke
ručice dok se cilindar ne uglavi u vodilicu. Ponovno
utaknite dva zatika oblika L (C) kako biste osigurali
cilindar na cjepač ogrjevnog drva.
80 – 350 mm
Osigurajte zatike oblika L u opružne jezičke. Zatim
25
pomaknite nož za cijepanje u najviši položaj: i uklo-
nite potporanj.
948 mm
Spremite potporanj na sigurno mjesto jer je on
10,5
potreban prilikom svakog transporta cjepača.
7,5
24
9.4 Montiranje pridržnog kraka (13) (vrećica s pri-
319
Osigurajte pridržni krak s pomoću vijka sa šestero-
stranom glavom M10x40, dvije podložne pločice i
matice
9.5 Montiranje pridržne kuke (D) (vrećica s pribo-
Pričvrstite pridržnu kuku s pomoću 2 vijka sa šestero-
stranom glavom i 2 matice na okvir.
9.6 Montiranje podizača trupaca (vrećica s pribo-
Pričvrstite podizač trupaca s pomoću vijka sa šeste-
rostranom glavom M16x100 na pridržnu spojnicu. Za-
kvačite lanac na nož za cijepanje.
Montiranje dodatnog transportnog kotača (sl. 10)
Postavite transportni kotač kao što je prikazano na sl.
10. Pričvrstite kotač u gornji provrt s pomoću zatika
za blokiranje (10a) kada radite s cjepačem. Fiksirajte
kotač u donji provrt prilikom transporta.
m POZOR!
Prije stavljanja u pogon svakako kompletno
montirajte uređaj!
10. Stavljanje u pogon
Uvjerite se u to da je stroj potpuno i propisno monti-
ran. Prije svake uporabe provjerite sljedeće:
• Postoje li neispravna mjesta na priključnim vodovi-
• Postoje li eventualna oštećenja na stroju,
svornjaka
• Jesu li svi vijci pritegnuti,
• Postoje li mjesta propuštanja u hidrauličnom susta-
• Razinu ulja
Provjeravanje razine ulja (sl. 13)
Hidraulični sustav je zatvoren sustav s rezervoarem
ulja, uljnom pumpom i upravljačkim ventilom. Provje-
ravajte razinu ulja redovito prije svakog stavljanja u
pogon. Preniska razina ulja može oštetiti uljnu pum-
pu. Razina ulja mora biti unutar srednje oznake na
mjernoj šipki za ulje. Stup za cijepanje mora prije pro-
vjere biti uvučen, a stroj mora stajati ravno. Potpuno
uvrnite mjernu šipku za ulje kako biste izmjerili razinu
ulja.
