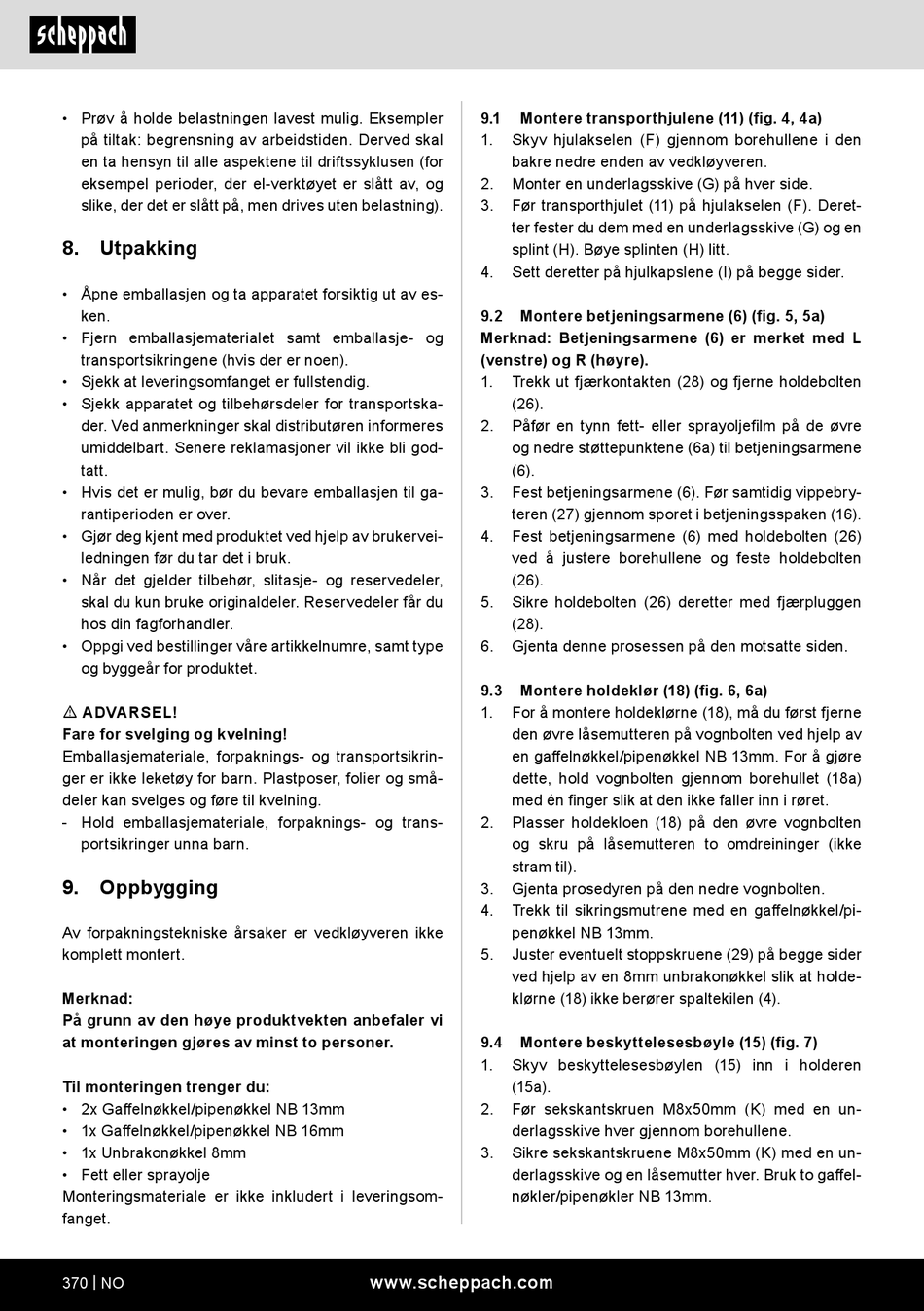

• Prøv å holde belastningen lavest mulig. Eksempler
på tiltak: begrensning av arbeidstiden. Derved skal
en ta hensyn til alle aspektene til driftssyklusen (for
eksempel perioder, der el-verktøyet er slått av, og
slike, der det er slått på, men drives uten belastning).
8. Utpakking
• Åpne emballasjen og ta apparatet forsiktig ut av es-
ken.
• Fjern emballasjematerialet samt emballasje- og
transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportska-
der. Ved anmerkninger skal distributøren informeres
umiddelbart. Senere reklamasjoner vil ikke bli god-
tatt.
• Hvis det er mulig, bør du bevare emballasjen til ga-
rantiperioden er over.
• Gjør deg kjent med produktet ved hjelp av brukervei-
ledningen før du tar det i bruk.
• Når det gjelder tilbehør, slitasje- og reservedeler,
skal du kun bruke originaldeler. Reservedeler får du
hos din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt type
og byggeår for produktet.
m ADVARSEL!
Fare for svelging og kvelning!
Emballasjemateriale, forpaknings- og transportsikrin-
ger er ikke leketøy for barn. Plastposer, folier og små-
deler kan svelges og føre til kvelning.
- Hold emballasjemateriale, forpaknings- og trans-
portsikringer unna barn.
9. Oppbygging
Av forpakningstekniske årsaker er vedkløyveren ikke
komplett montert.
Merknad:
På grunn av den høye produktvekten anbefaler vi
at monteringen gjøres av minst to personer.
Til monteringen trenger du:
• 2x Gaffelnøkkel/pipenøkkel NB 13mm
• 1x Gaffelnøkkel/pipenøkkel NB 16mm
• 1x Unbrakonøkkel 8mm
• Fett eller sprayolje
Monteringsmateriale er ikke inkludert i leveringsom-
fanget.
370 | NO
9.1 Montere transporthjulene (11) (fig. 4, 4a)
1. Skyv hjulakselen (F) gjennom borehullene i den
bakre nedre enden av vedkløyveren.
2. Monter en underlagsskive (G) på hver side.
3. Før transporthjulet (11) på hjulakselen (F). Deret-
ter fester du dem med en underlagsskive (G) og en
splint (H). Bøye splinten (H) litt.
4. Sett deretter på hjulkapslene (I) på begge sider.
9.2 Montere betjeningsarmene (6) (fig. 5, 5a)
Merknad: Betjeningsarmene (6) er merket med L
(venstre) og R (høyre).
1. Trekk ut fjærkontakten (28) og fjerne holdebolten
(26).
2. Påfør en tynn fett- eller sprayoljefilm på de øvre
og nedre støttepunktene (6a) til betjeningsarmene
(6).
3. Fest betjeningsarmene (6). Før samtidig vippebry-
teren (27) gjennom sporet i betjeningsspaken (16).
4. Fest betjeningsarmene (6) med holdebolten (26)
ved å justere borehullene og feste holdebolten
(26).
5. Sikre holdebolten (26) deretter med fjærpluggen
(28).
6. Gjenta denne prosessen på den motsatte siden.
9.3 Montere holdeklør (18) (fig. 6, 6a)
1. For å montere holdeklørne (18), må du først fjerne
den øvre låsemutteren på vognbolten ved hjelp av
en gaffelnøkkel/pipenøkkel NB 13mm. For å gjøre
dette, hold vognbolten gjennom borehullet (18a)
med én finger slik at den ikke faller inn i røret.
2. Plasser holdekloen (18) på den øvre vognbolten
og skru på låsemutteren to omdreininger (ikke
stram til).
3. Gjenta prosedyren på den nedre vognbolten.
4. Trekk til sikringsmutrene med en gaffelnøkkel/pi-
penøkkel NB 13mm.
5. Juster eventuelt stoppskruene (29) på begge sider
ved hjelp av en 8mm unbrakonøkkel slik at holde-
klørne (18) ikke berører spaltekilen (4).
9.4 Montere beskyttelesesbøyle (15) (fig. 7)
1. Skyv beskyttelesesbøylen (15) inn i holderen
(15a).
2. Før sekskantskruen M8x50mm (K) med en un-
derlagsskive hver gjennom borehullene.
3. Sikre sekskantskruene M8x50mm (K) med en un-
derlagsskive og en låsemutter hver. Bruk to gaffel-
nøkler/pipenøkler NB 13mm.
