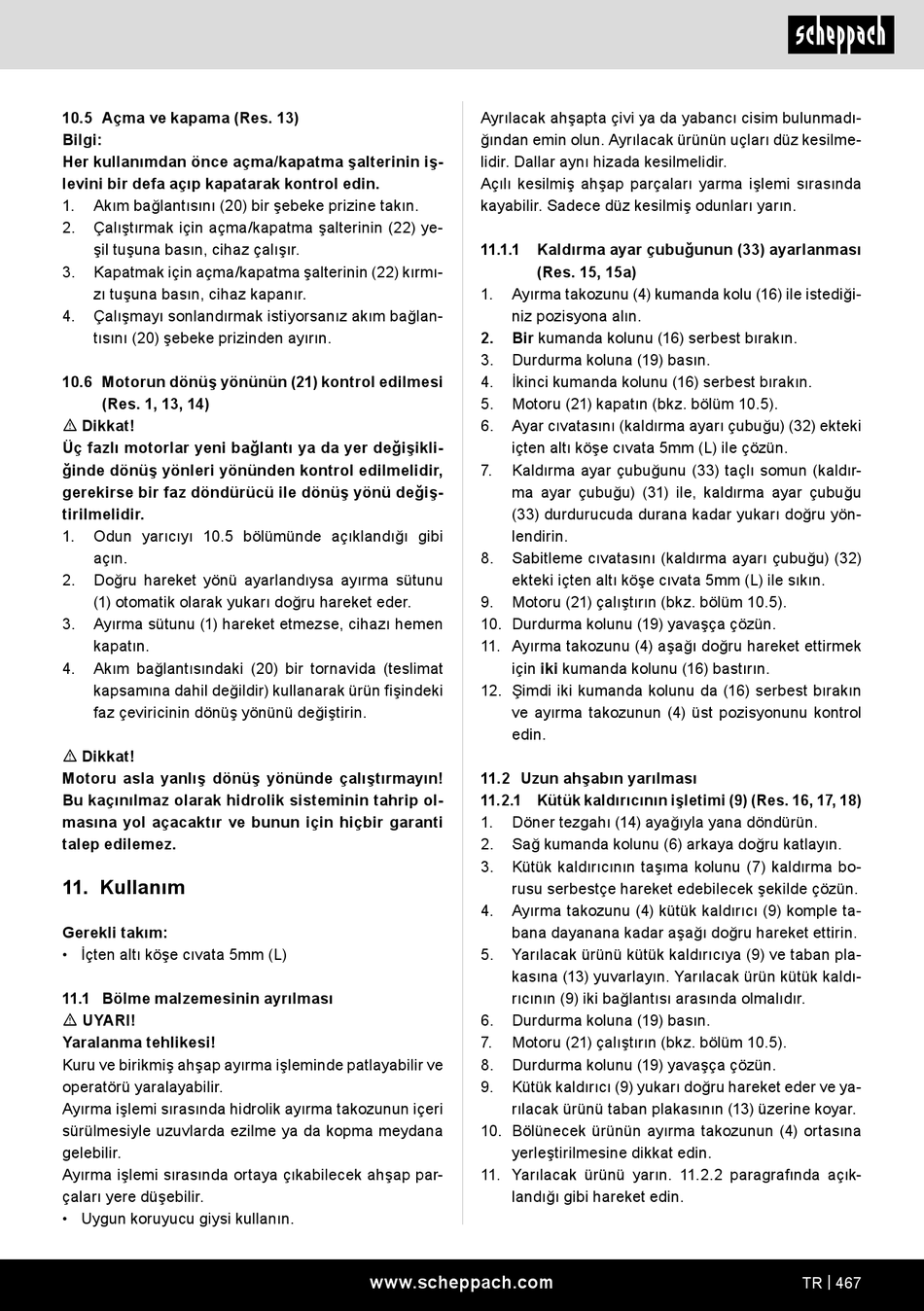

10.5 Açma ve kapama (Res. 13)
Bilgi:
Her kullanımdan önce açma/kapatma şalterinin iş-
levini bir defa açıp kapatarak kontrol edin.
1. Akım bağlantısını (20) bir şebeke prizine takın.
2. Çalıştırmak için açma/kapatma şalterinin (22) ye-
şil tuşuna basın, cihaz çalışır.
3. Kapatmak için açma/kapatma şalterinin (22) kırmı-
zı tuşuna basın, cihaz kapanır.
4. Çalışmayı sonlandırmak istiyorsanız akım bağlan-
tısını (20) şebeke prizinden ayırın.
10.6 Motorun dönüş yönünün (21) kontrol edilmesi
(Res. 1, 13, 14)
m Dikkat!
Üç fazlı motorlar yeni bağlantı ya da yer değişikli-
ğinde dönüş yönleri yönünden kontrol edilmelidir,
gerekirse bir faz döndürücü ile dönüş yönü değiş-
tirilmelidir.
1. Odun yarıcıyı 10.5 bölümünde açıklandığı gibi
açın.
2. Doğru hareket yönü ayarlandıysa ayırma sütunu
(1) otomatik olarak yukarı doğru hareket eder.
3. Ayırma sütunu (1) hareket etmezse, cihazı hemen
kapatın.
4. Akım bağlantısındaki (20) bir tornavida (teslimat
kapsamına dahil değildir) kullanarak ürün fişindeki
faz çeviricinin dönüş yönünü değiştirin.
m Dikkat!
Motoru asla yanlış dönüş yönünde çalıştırmayın!
Bu kaçınılmaz olarak hidrolik sisteminin tahrip ol-
masına yol açacaktır ve bunun için hiçbir garanti
talep edilemez.
11. Kullanım
Gerekli takım:
• İçten altı köşe cıvata 5mm (L)
11.1 Bölme malzemesinin ayrılması
m UYARI!
Yaralanma tehlikesi!
Kuru ve birikmiş ahşap ayırma işleminde patlayabilir ve
operatörü yaralayabilir.
Ayırma işlemi sırasında hidrolik ayırma takozunun içeri
sürülmesiyle uzuvlarda ezilme ya da kopma meydana
gelebilir.
Ayırma işlemi sırasında ortaya çıkabilecek ahşap par-
çaları yere düşebilir.
• Uygun koruyucu giysi kullanın.
Ayrılacak ahşapta çivi ya da yabancı cisim bulunmadı-
ğından emin olun. Ayrılacak ürünün uçları düz kesilme-
lidir. Dallar aynı hizada kesilmelidir.
Açılı kesilmiş ahşap parçaları yarma işlemi sırasında
kayabilir. Sadece düz kesilmiş odunları yarın.
11.1.1 Kaldırma ayar çubuğunun (33) ayarlanması
(Res. 15, 15a)
1. Ayırma takozunu (4) kumanda kolu (16) ile istediği-
niz pozisyona alın.
2. Bir kumanda kolunu (16) serbest bırakın.
3. Durdurma koluna (19) basın.
4. İkinci kumanda kolunu (16) serbest bırakın.
5. Motoru (21) kapatın (bkz. bölüm 10.5).
6. Ayar cıvatasını (kaldırma ayarı çubuğu) (32) ekteki
içten altı köşe cıvata 5mm (L) ile çözün.
7. Kaldırma ayar çubuğunu (33) taçlı somun (kaldır-
ma ayar çubuğu) (31) ile, kaldırma ayar çubuğu
(33) durdurucuda durana kadar yukarı doğru yön-
lendirin.
8. Sabitleme cıvatasını (kaldırma ayarı çubuğu) (32)
ekteki içten altı köşe cıvata 5mm (L) ile sıkın.
9. Motoru (21) çalıştırın (bkz. bölüm 10.5).
10. Durdurma kolunu (19) yavaşça çözün.
11. Ayırma takozunu (4) aşağı doğru hareket ettirmek
için iki kumanda kolunu (16) bastırın.
12. Şimdi iki kumanda kolunu da (16) serbest bırakın
ve ayırma takozunun (4) üst pozisyonunu kontrol
edin.
11.2 Uzun ahşabın yarılması
11.2.1 Kütük kaldırıcının işletimi (9) (Res. 16, 17, 18)
1. Döner tezgahı (14) ayağıyla yana döndürün.
2. Sağ kumanda kolunu (6) arkaya doğru katlayın.
3. Kütük kaldırıcının taşıma kolunu (7) kaldırma bo-
rusu serbestçe hareket edebilecek şekilde çözün.
4. Ayırma takozunu (4) kütük kaldırıcı (9) komple ta-
bana dayanana kadar aşağı doğru hareket ettirin.
5. Yarılacak ürünü kütük kaldırıcıya (9) ve taban pla-
kasına (13) yuvarlayın. Yarılacak ürün kütük kaldı-
rıcının (9) iki bağlantısı arasında olmalıdır.
6. Durdurma koluna (19) basın.
7. Motoru (21) çalıştırın (bkz. bölüm 10.5).
8. Durdurma kolunu (19) yavaşça çözün.
9. Kütük kaldırıcı (9) yukarı doğru hareket eder ve ya-
rılacak ürünü taban plakasının (13) üzerine koyar.
10. Bölünecek ürünün ayırma takozunun (4) ortasına
yerleştirilmesine dikkat edin.
11. Yarılacak ürünü yarın. 11.2.2 paragrafında açık-
landığı gibi hareket edin.
