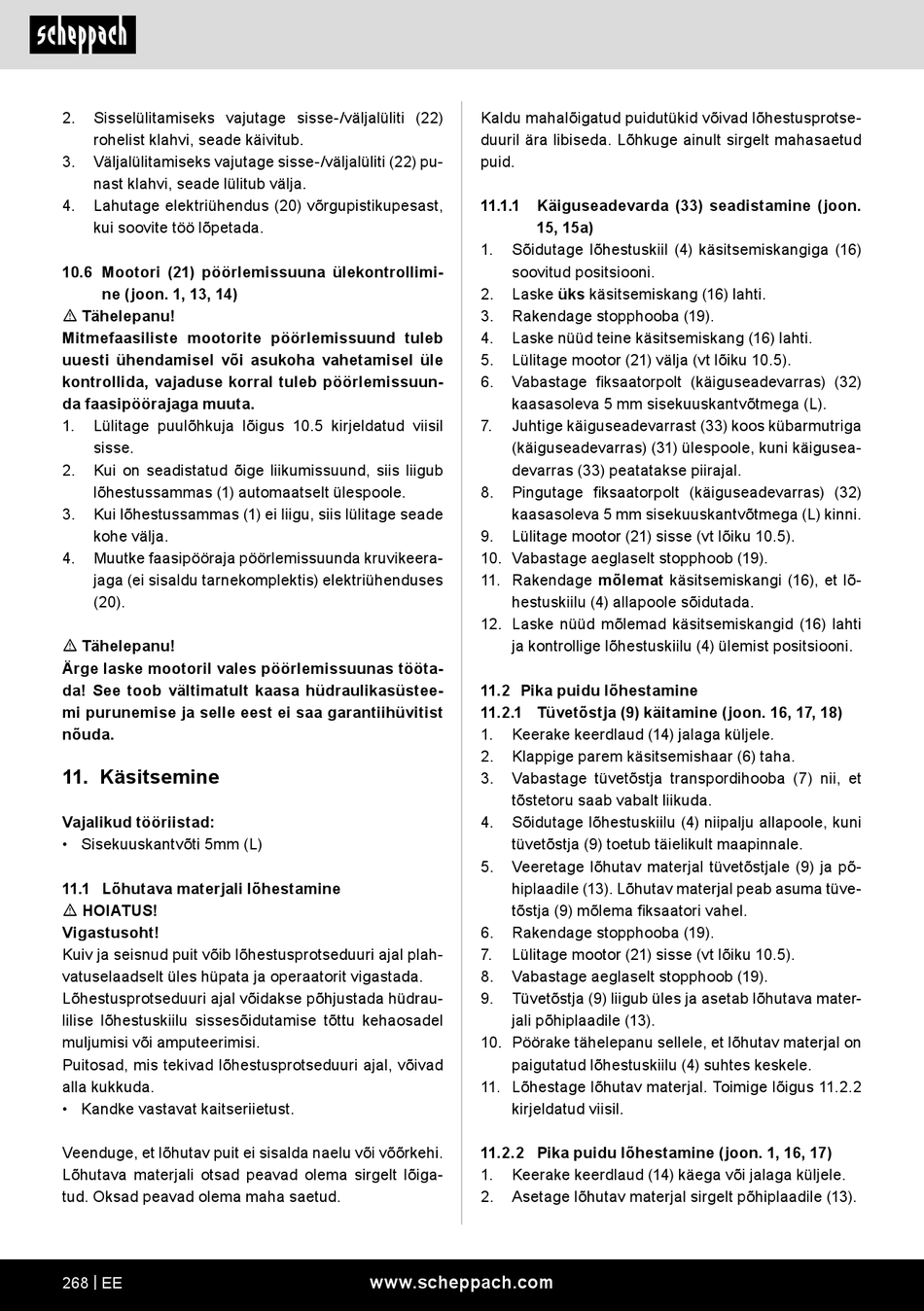

2. Sisselülitamiseks vajutage sisse-/väljalüliti (22)
rohelist klahvi, seade käivitub.
3. Väljalülitamiseks vajutage sisse-/väljalüliti (22) pu-
nast klahvi, seade lülitub välja.
4. Lahutage elektriühendus (20) võrgupistikupesast,
kui soovite töö lõpetada.
10.6 Mootori (21) pöörlemissuuna ülekontrollimi-
ne (joon. 1, 13, 14)
m Tähelepanu!
Mitmefaasiliste mootorite pöörlemissuund tuleb
uuesti ühendamisel või asukoha vahetamisel üle
kontrollida, vajaduse korral tuleb pöörlemissuun-
da faasipöörajaga muuta.
1. Lülitage puulõhkuja lõigus 10.5 kirjeldatud viisil
sisse.
2. Kui on seadistatud õige liikumissuund, siis liigub
lõhestussammas (1) automaatselt ülespoole.
3. Kui lõhestussammas (1) ei liigu, siis lülitage seade
kohe välja.
4. Muutke faasipööraja pöörlemissuunda kruvikeera-
jaga (ei sisaldu tarnekomplektis) elektriühenduses
(20).
m Tähelepanu!
Ärge laske mootoril vales pöörlemissuunas tööta-
da! See toob vältimatult kaasa hüdraulikasüstee-
mi purunemise ja selle eest ei saa garantiihüvitist
nõuda.
11. Käsitsemine
Vajalikud tööriistad:
• Sisekuuskantvõti 5mm (L)
11.1 Lõhutava materjali lõhestamine
m HOIATUS!
Vigastusoht!
Kuiv ja seisnud puit võib lõhestusprotseduuri ajal plah-
vatuselaadselt üles hüpata ja operaatorit vigastada.
Lõhestusprotseduuri ajal võidakse põhjustada hüdrau-
lilise lõhestuskiilu sissesõidutamise tõttu kehaosadel
muljumisi või amputeerimisi.
Puitosad, mis tekivad lõhestusprotseduuri ajal, võivad
alla kukkuda.
• Kandke vastavat kaitseriietust.
Veenduge, et lõhutav puit ei sisalda naelu või võõrkehi.
Lõhutava materjali otsad peavad olema sirgelt lõiga-
tud. Oksad peavad olema maha saetud.
268 | EE
Kaldu mahalõigatud puidutükid võivad lõhestusprotse-
duuril ära libiseda. Lõhkuge ainult sirgelt mahasaetud
puid.
11.1.1 Käiguseadevarda (33) seadistamine (joon.
15, 15a)
1. Sõidutage lõhestuskiil (4) käsitsemiskangiga (16)
soovitud positsiooni.
2. Laske üks käsitsemiskang (16) lahti.
3. Rakendage stopphooba (19).
4. Laske nüüd teine käsitsemiskang (16) lahti.
5. Lülitage mootor (21) välja (vt lõiku 10.5).
6. Vabastage fiksaatorpolt (käiguseadevarras) (32)
kaasasoleva 5 mm sisekuuskantvõtmega (L).
7. Juhtige käiguseadevarrast (33) koos kübarmutriga
(käiguseadevarras) (31) ülespoole, kuni käigusea-
devarras (33) peatatakse piirajal.
8. Pingutage fiksaatorpolt (käiguseadevarras) (32)
kaasasoleva 5 mm sisekuuskantvõtmega (L) kinni.
9. Lülitage mootor (21) sisse (vt lõiku 10.5).
10. Vabastage aeglaselt stopphoob (19).
11. Rakendage mõlemat käsitsemiskangi (16), et lõ-
hestuskiilu (4) allapoole sõidutada.
12. Laske nüüd mõlemad käsitsemiskangid (16) lahti
ja kontrollige lõhestuskiilu (4) ülemist positsiooni.
11.2 Pika puidu lõhestamine
11.2.1 Tüvetõstja (9) käitamine (joon. 16, 17, 18)
1. Keerake keerdlaud (14) jalaga küljele.
2. Klappige parem käsitsemishaar (6) taha.
3. Vabastage tüvetõstja transpordihooba (7) nii, et
tõstetoru saab vabalt liikuda.
4. Sõidutage lõhestuskiilu (4) niipalju allapoole, kuni
tüvetõstja (9) toetub täielikult maapinnale.
5. Veeretage lõhutav materjal tüvetõstjale (9) ja põ-
hiplaadile (13). Lõhutav materjal peab asuma tüve-
tõstja (9) mõlema fiksaatori vahel.
6. Rakendage stopphooba (19).
7. Lülitage mootor (21) sisse (vt lõiku 10.5).
8. Vabastage aeglaselt stopphoob (19).
9. Tüvetõstja (9) liigub üles ja asetab lõhutava mater-
jali põhiplaadile (13).
10. Pöörake tähelepanu sellele, et lõhutav materjal on
paigutatud lõhestuskiilu (4) suhtes keskele.
11. Lõhestage lõhutav materjal. Toimige lõigus 11.2.2
kirjeldatud viisil.
11.2.2 Pika puidu lõhestamine (joon. 1, 16, 17)
1. Keerake keerdlaud (14) käega või jalaga küljele.
2. Asetage lõhutav materjal sirgelt põhiplaadile (13).
