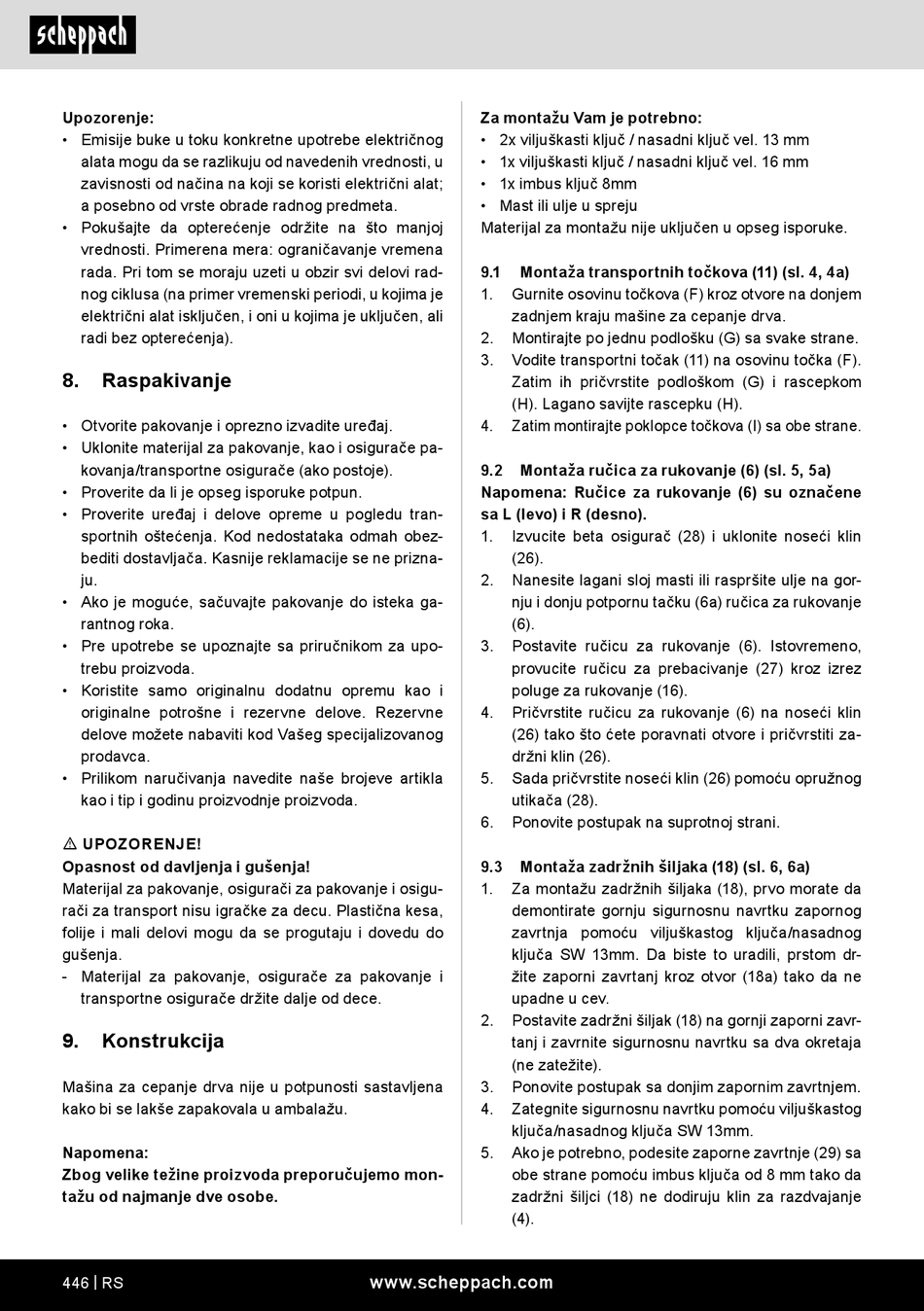

Upozorenje:
• Emisije buke u toku konkretne upotrebe električnog
alata mogu da se razlikuju od navedenih vrednosti, u
zavisnosti od načina na koji se koristi električni alat;
a posebno od vrste obrade radnog predmeta.
• Pokušajte da opterećenje održite na što manjoj
vrednosti. Primerena mera: ograničavanje vremena
rada. Pri tom se moraju uzeti u obzir svi delovi rad-
nog ciklusa (na primer vremenski periodi, u kojima je
električni alat isključen, i oni u kojima je uključen, ali
radi bez opterećenja).
8. Raspakivanje
• Otvorite pakovanje i oprezno izvadite uređaj.
• Uklonite materijal za pakovanje, kao i osigurače pa-
kovanja/transportne osigurače (ako postoje).
• Proverite da li je opseg isporuke potpun.
• Proverite uređaj i delove opreme u pogledu tran-
sportnih oštećenja. Kod nedostataka odmah obez-
bediti dostavljača. Kasnije reklamacije se ne prizna-
ju.
• Ako je moguće, sačuvajte pakovanje do isteka ga-
rantnog roka.
• Pre upotrebe se upoznajte sa priručnikom za upo-
trebu proizvoda.
• Koristite samo originalnu dodatnu opremu kao i
originalne potrošne i rezervne delove. Rezervne
delove možete nabaviti kod Vašeg specijalizovanog
prodavca.
• Prilikom naručivanja navedite naše brojeve artikla
kao i tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Opasnost od davljenja i gušenja!
Materijal za pakovanje, osigurači za pakovanje i osigu-
rači za transport nisu igračke za decu. Plastična kesa,
folije i mali delovi mogu da se progutaju i dovedu do
gušenja.
- Materijal za pakovanje, osigurače za pakovanje i
transportne osigurače držite dalje od dece.
9. Konstrukcija
Mašina za cepanje drva nije u potpunosti sastavljena
kako bi se lakše zapakovala u ambalažu.
Napomena:
Zbog velike težine proizvoda preporučujemo mon-
tažu od najmanje dve osobe.
446 | RS
Za montažu Vam je potrebno:
• 2x viljuškasti ključ / nasadni ključ vel. 13 mm
• 1x viljuškasti ključ / nasadni ključ vel. 16 mm
• 1x imbus ključ 8mm
• Mast ili ulje u spreju
Materijal za montažu nije uključen u opseg isporuke.
9.1 Montaža transportnih točkova (11) (sl. 4, 4a)
1. Gurnite osovinu točkova (F) kroz otvore na donjem
zadnjem kraju mašine za cepanje drva.
2. Montirajte po jednu podlošku (G) sa svake strane.
3. Vodite transportni točak (11) na osovinu točka (F).
Zatim ih pričvrstite podloškom (G) i rascepkom
(H). Lagano savijte rascepku (H).
4. Zatim montirajte poklopce točkova (I) sa obe strane.
9.2 Montaža ručica za rukovanje (6) (sl. 5, 5a)
Napomena: Ručice za rukovanje (6) su označene
sa L (levo) i R (desno).
1. Izvucite beta osigurač (28) i uklonite noseći klin
(26).
2. Nanesite lagani sloj masti ili raspršite ulje na gor-
nju i donju potpornu tačku (6a) ručica za rukovanje
(6).
3. Postavite ručicu za rukovanje (6). Istovremeno,
provucite ručicu za prebacivanje (27) kroz izrez
poluge za rukovanje (16).
4. Pričvrstite ručicu za rukovanje (6) na noseći klin
(26) tako što ćete poravnati otvore i pričvrstiti za-
držni klin (26).
5. Sada pričvrstite noseći klin (26) pomoću opružnog
utikača (28).
6. Ponovite postupak na suprotnoj strani.
9.3 Montaža zadržnih šiljaka (18) (sl. 6, 6a)
1. Za montažu zadržnih šiljaka (18), prvo morate da
demontirate gornju sigurnosnu navrtku zapornog
zavrtnja pomoću viljuškastog ključa/nasadnog
ključa SW 13mm. Da biste to uradili, prstom dr-
žite zaporni zavrtanj kroz otvor (18a) tako da ne
upadne u cev.
2. Postavite zadržni šiljak (18) na gornji zaporni zavr-
tanj i zavrnite sigurnosnu navrtku sa dva okretaja
(ne zatežite).
3. Ponovite postupak sa donjim zapornim zavrtnjem.
4. Zategnite sigurnosnu navrtku pomoću viljuškastog
ključa/nasadnog ključa SW 13mm.
5. Ako je potrebno, podesite zaporne zavrtnje (29) sa
obe strane pomoću imbus ključa od 8 mm tako da
zadržni šiljci (18) ne dodiruju klin za razdvajanje
(4).
