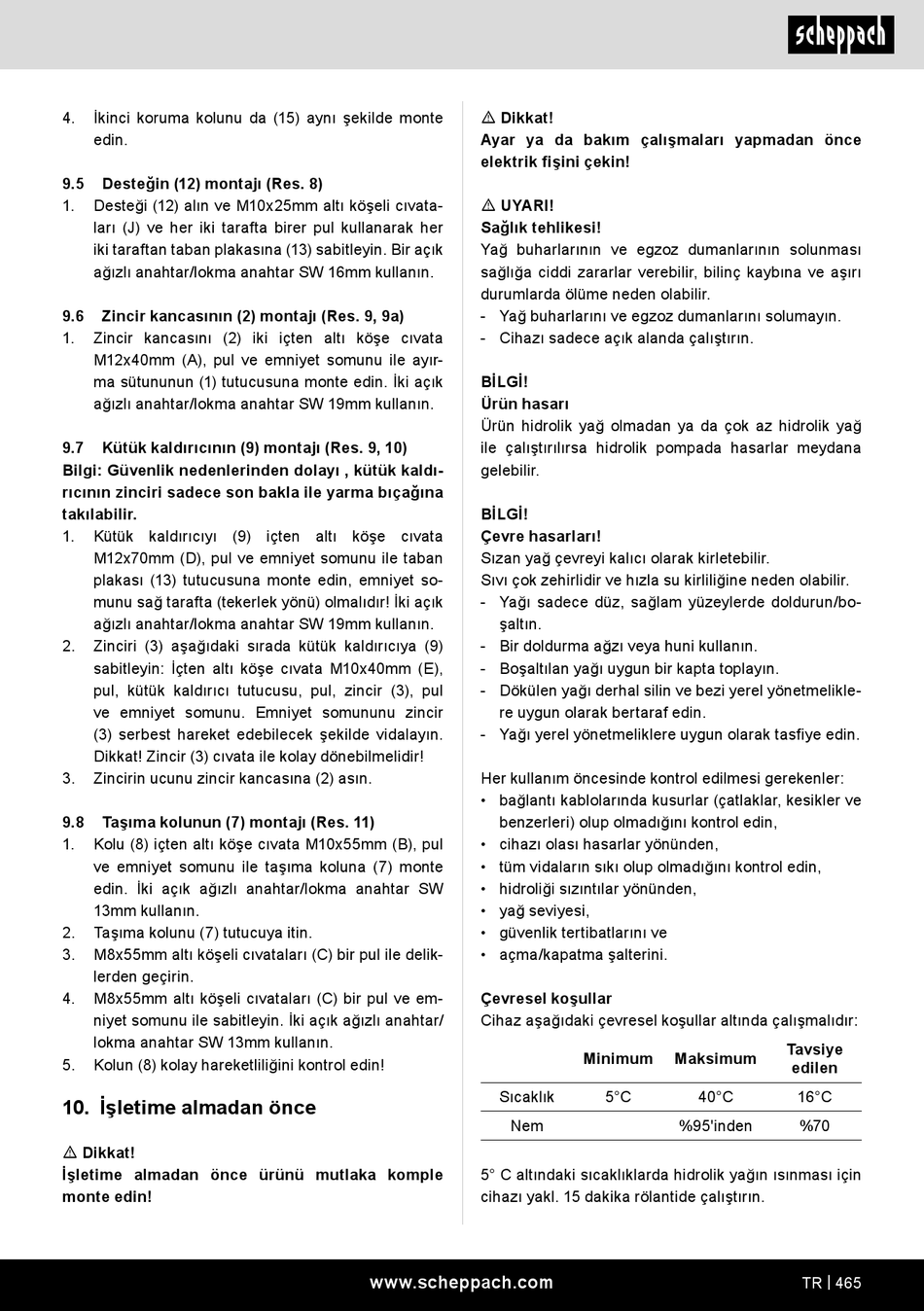

Scheppach Compact 10t Originalbetriebsanleitung Seite 465

4. İkinci koruma kolunu da (15) aynı şekilde monte
edin.
9.5 Desteğin (12) montajı (Res. 8)
1. Desteği (12) alın ve M10x25mm altı köşeli cıvata-
ları (J) ve her iki tarafta birer pul kullanarak her
iki taraftan taban plakasına (13) sabitleyin. Bir açık
ağızlı anahtar/lokma anahtar SW 16mm kullanın.
9.6 Zincir kancasının (2) montajı (Res. 9, 9a)
1. Zincir kancasını (2) iki içten altı köşe cıvata
M12x40mm (A), pul ve emniyet somunu ile ayır-
ma sütununun (1) tutucusuna monte edin. İki açık
ağızlı anahtar/lokma anahtar SW 19mm kullanın.
9.7 Kütük kaldırıcının (9) montajı (Res. 9, 10)
Bilgi: Güvenlik nedenlerinden dolayı , kütük kaldı-
rıcının zinciri sadece son bakla ile yarma bıçağına
takılabilir.
1. Kütük kaldırıcıyı (9) içten altı köşe cıvata
M12x70mm (D), pul ve emniyet somunu ile taban
plakası (13) tutucusuna monte edin, emniyet so-
munu sağ tarafta (tekerlek yönü) olmalıdır! İki açık
ağızlı anahtar/lokma anahtar SW 19mm kullanın.
2. Zinciri (3) aşağıdaki sırada kütük kaldırıcıya (9)
sabitleyin: İçten altı köşe cıvata M10x40mm (E),
pul, kütük kaldırıcı tutucusu, pul, zincir (3), pul
ve emniyet somunu. Emniyet somununu zincir
(3) serbest hareket edebilecek şekilde vidalayın.
Dikkat! Zincir (3) cıvata ile kolay dönebilmelidir!
3. Zincirin ucunu zincir kancasına (2) asın.
9.8 Taşıma kolunun (7) montajı (Res. 11)
1. Kolu (8) içten altı köşe cıvata M10x55mm (B), pul
ve emniyet somunu ile taşıma koluna (7) monte
edin. İki açık ağızlı anahtar/lokma anahtar SW
13mm kullanın.
2. Taşıma kolunu (7) tutucuya itin.
3. M8x55mm altı köşeli cıvataları (C) bir pul ile delik-
lerden geçirin.
4. M8x55mm altı köşeli cıvataları (C) bir pul ve em-
niyet somunu ile sabitleyin. İki açık ağızlı anahtar/
lokma anahtar SW 13mm kullanın.
5. Kolun (8) kolay hareketliliğini kontrol edin!
10. İşletime almadan önce
m Dikkat!
İşletime almadan önce ürünü mutlaka komple
monte edin!
m Dikkat!
Ayar ya da bakım çalışmaları yapmadan önce
elektrik fişini çekin!
m UYARI!
Sağlık tehlikesi!
Yağ buharlarının ve egzoz dumanlarının solunması
sağlığa ciddi zararlar verebilir, bilinç kaybına ve aşırı
durumlarda ölüme neden olabilir.
- Yağ buharlarını ve egzoz dumanlarını solumayın.
- Cihazı sadece açık alanda çalıştırın.
BİLGİ!
Ürün hasarı
Ürün hidrolik yağ olmadan ya da çok az hidrolik yağ
ile çalıştırılırsa hidrolik pompada hasarlar meydana
gelebilir.
BİLGİ!
Çevre hasarları!
Sızan yağ çevreyi kalıcı olarak kirletebilir.
Sıvı çok zehirlidir ve hızla su kirliliğine neden olabilir.
- Yağı sadece düz, sağlam yüzeylerde doldurun/bo-
şaltın.
- Bir doldurma ağzı veya huni kullanın.
- Boşaltılan yağı uygun bir kapta toplayın.
- Dökülen yağı derhal silin ve bezi yerel yönetmelikle-
re uygun olarak bertaraf edin.
- Yağı yerel yönetmeliklere uygun olarak tasfiye edin.
Her kullanım öncesinde kontrol edilmesi gerekenler:
• bağlantı kablolarında kusurlar (çatlaklar, kesikler ve
benzerleri) olup olmadığını kontrol edin,
• cihazı olası hasarlar yönünden,
• tüm vidaların sıkı olup olmadığını kontrol edin,
• hidroliği sızıntılar yönünden,
• yağ seviyesi,
• güvenlik tertibatlarını ve
• açma/kapatma şalterini.
Çevresel koşullar
Cihaz aşağıdaki çevresel koşullar altında çalışmalıdır:
Sıcaklık
Nem
5° C altındaki sıcaklıklarda hidrolik yağın ısınması için
cihazı yakl. 15 dakika rölantide çalıştırın.
www.scheppach.com
Minimum Maksimum
5°C 40°C
%95'inden
Tavsiye
edilen
16°C
%70
