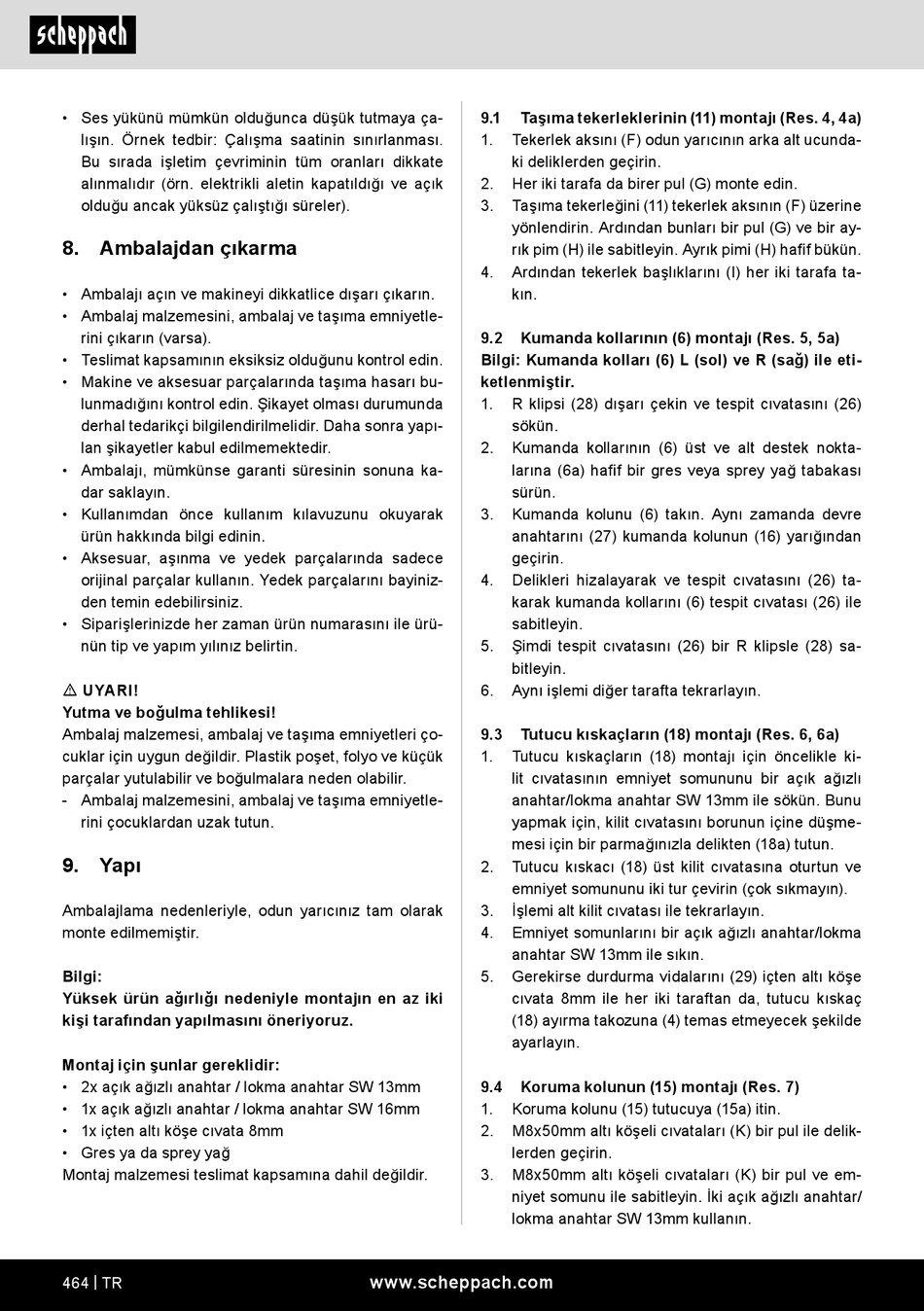

Scheppach Compact 10t Originalbetriebsanleitung Seite 464

• Ses yükünü mümkün olduğunca düşük tutmaya ça-
lışın. Örnek tedbir: Çalışma saatinin sınırlanması.
Bu sırada işletim çevriminin tüm oranları dikkate
alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık
olduğu ancak yüksüz çalıştığı süreler).
8. Ambalajdan çıkarma
• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetle-
rini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bu-
lunmadığını kontrol edin. Şikayet olması durumunda
derhal tedarikçi bilgilendirilmelidir. Daha sonra yapı-
lan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna ka-
dar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak
ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece
orijinal parçalar kullanın. Yedek parçalarını bayiniz-
den temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürü-
nün tip ve yapım yılınız belirtin.
m UYARI!
Yutma ve boğulma tehlikesi!
Ambalaj malzemesi, ambalaj ve taşıma emniyetleri ço-
cuklar için uygun değildir. Plastik poşet, folyo ve küçük
parçalar yutulabilir ve boğulmalara neden olabilir.
- Ambalaj malzemesini, ambalaj ve taşıma emniyetle-
rini çocuklardan uzak tutun.
9. Yapı
Ambalajlama nedenleriyle, odun yarıcınız tam olarak
monte edilmemiştir.
Bilgi:
Yüksek ürün ağırlığı nedeniyle montajın en az iki
kişi tarafından yapılmasını öneriyoruz.
Montaj için şunlar gereklidir:
• 2x açık ağızlı anahtar / lokma anahtar SW 13mm
• 1x açık ağızlı anahtar / lokma anahtar SW 16mm
• 1x içten altı köşe cıvata 8mm
• Gres ya da sprey yağ
Montaj malzemesi teslimat kapsamına dahil değildir.
464 | TR
9.1 Taşıma tekerleklerinin (11) montajı (Res. 4, 4a)
1. Tekerlek aksını (F) odun yarıcının arka alt ucunda-
ki deliklerden geçirin.
2. Her iki tarafa da birer pul (G) monte edin.
3. Taşıma tekerleğini (11) tekerlek aksının (F) üzerine
yönlendirin. Ardından bunları bir pul (G) ve bir ay-
rık pim (H) ile sabitleyin. Ayrık pimi (H) hafif bükün.
4. Ardından tekerlek başlıklarını (I) her iki tarafa ta-
kın.
9.2 Kumanda kollarının (6) montajı (Res. 5, 5a)
Bilgi: Kumanda kolları (6) L (sol) ve R (sağ) ile eti-
ketlenmiştir.
1. R klipsi (28) dışarı çekin ve tespit cıvatasını (26)
sökün.
2. Kumanda kollarının (6) üst ve alt destek nokta-
larına (6a) hafif bir gres veya sprey yağ tabakası
sürün.
3. Kumanda kolunu (6) takın. Aynı zamanda devre
anahtarını (27) kumanda kolunun (16) yarığından
geçirin.
4. Delikleri hizalayarak ve tespit cıvatasını (26) ta-
karak kumanda kollarını (6) tespit cıvatası (26) ile
sabitleyin.
5. Şimdi tespit cıvatasını (26) bir R klipsle (28) sa-
bitleyin.
6. Aynı işlemi diğer tarafta tekrarlayın.
9.3 Tutucu kıskaçların (18) montajı (Res. 6, 6a)
1. Tutucu kıskaçların (18) montajı için öncelikle ki-
lit cıvatasının emniyet somununu bir açık ağızlı
anahtar/lokma anahtar SW 13mm ile sökün. Bunu
yapmak için, kilit cıvatasını borunun içine düşme-
mesi için bir parmağınızla delikten (18a) tutun.
2. Tutucu kıskacı (18) üst kilit cıvatasına oturtun ve
emniyet somununu iki tur çevirin (çok sıkmayın).
3. İşlemi alt kilit cıvatası ile tekrarlayın.
4. Emniyet somunlarını bir açık ağızlı anahtar/lokma
anahtar SW 13mm ile sıkın.
5. Gerekirse durdurma vidalarını (29) içten altı köşe
cıvata 8mm ile her iki taraftan da, tutucu kıskaç
(18) ayırma takozuna (4) temas etmeyecek şekilde
ayarlayın.
9.4 Koruma kolunun (15) montajı (Res. 7)
1. Koruma kolunu (15) tutucuya (15a) itin.
2. M8x50mm altı köşeli cıvataları (K) bir pul ile delik-
lerden geçirin.
3. M8x50mm altı köşeli cıvataları (K) bir pul ve em-
niyet somunu ile sabitleyin. İki açık ağızlı anahtar/
lokma anahtar SW 13mm kullanın.
