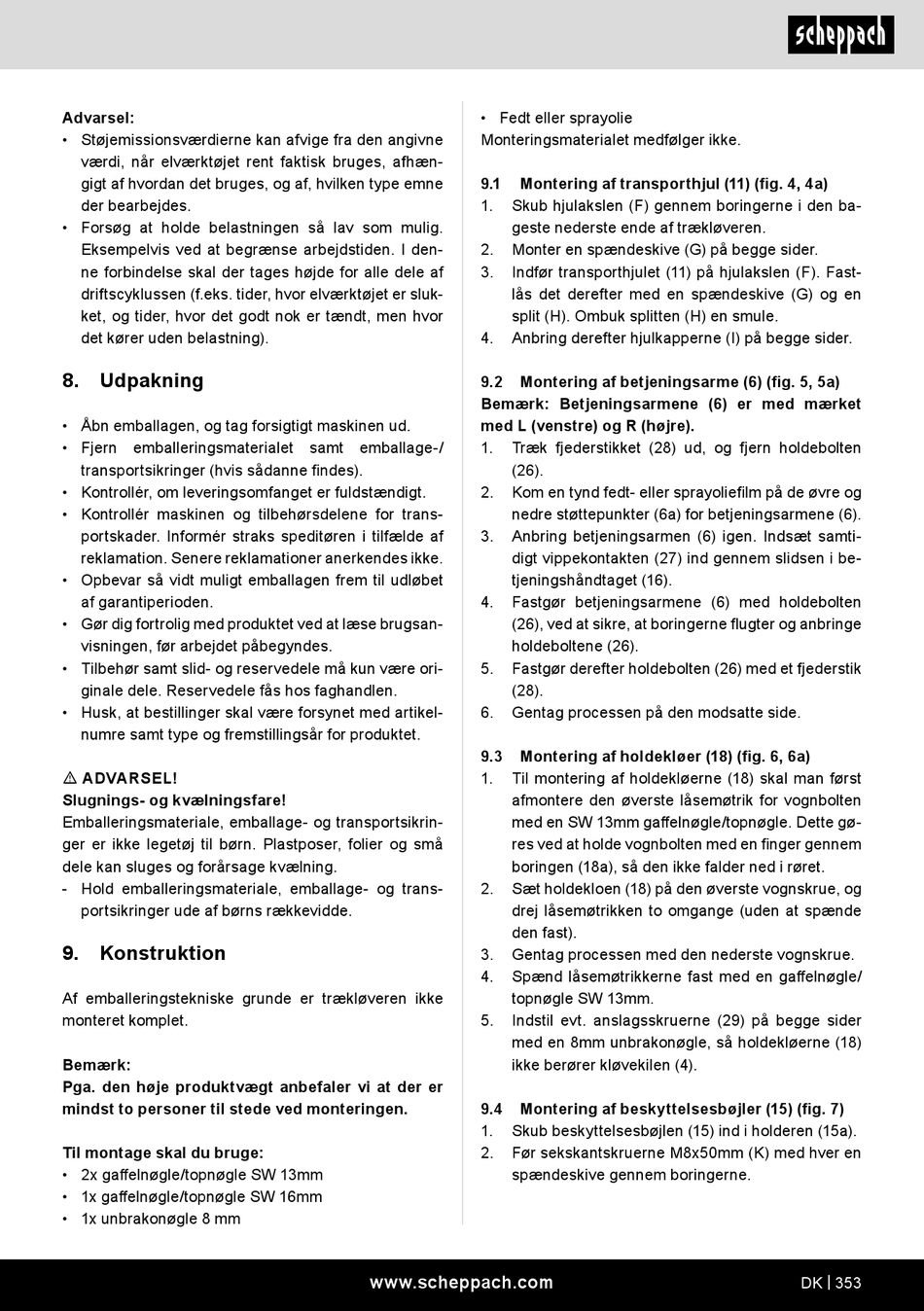

Advarsel:
• Støjemissionsværdierne kan afvige fra den angivne
værdi, når elværktøjet rent faktisk bruges, afhæn-
gigt af hvordan det bruges, og af, hvilken type emne
der bearbejdes.
• Forsøg at holde belastningen så lav som mulig.
Eksempelvis ved at begrænse arbejdstiden. I den-
ne forbindelse skal der tages højde for alle dele af
driftscyklussen (f.eks. tider, hvor elværktøjet er sluk-
ket, og tider, hvor det godt nok er tændt, men hvor
det kører uden belastning).
8. Udpakning
• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader. Informér straks speditøren i tilfælde af
reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsan-
visningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være ori-
ginale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-
numre samt type og fremstillingsår for produktet.
m ADVARSEL!
Slugnings- og kvælningsfare!
Emballeringsmateriale, emballage- og transportsikrin-
ger er ikke legetøj til børn. Plastposer, folier og små
dele kan sluges og forårsage kvælning.
- Hold emballeringsmateriale, emballage- og trans-
portsikringer ude af børns rækkevidde.
9. Konstruktion
Af emballeringstekniske grunde er trækløveren ikke
monteret komplet.
Bemærk:
Pga. den høje produktvægt anbefaler vi at der er
mindst to personer til stede ved monteringen.
Til montage skal du bruge:
• 2x gaffelnøgle/topnøgle SW 13mm
• 1x gaffelnøgle/topnøgle SW 16mm
• 1x unbrakonøgle 8 mm
• Fedt eller sprayolie
Monteringsmaterialet medfølger ikke.
9.1 Montering af transporthjul (11) (fig. 4, 4a)
1. Skub hjulakslen (F) gennem boringerne i den ba-
geste nederste ende af trækløveren.
2. Monter en spændeskive (G) på begge sider.
3. Indfør transporthjulet (11) på hjulakslen (F). Fast-
lås det derefter med en spændeskive (G) og en
split (H). Ombuk splitten (H) en smule.
4. Anbring derefter hjulkapperne (I) på begge sider.
9.2 Montering af betjeningsarme (6) (fig. 5, 5a)
Bemærk: Betjeningsarmene (6) er med mærket
med L (venstre) og R (højre).
1. Træk fjederstikket (28) ud, og fjern holdebolten
(26).
2. Kom en tynd fedt- eller sprayoliefilm på de øvre og
nedre støttepunkter (6a) for betjeningsarmene (6).
3. Anbring betjeningsarmen (6) igen. Indsæt samti-
digt vippekontakten (27) ind gennem slidsen i be-
tjeningshåndtaget (16).
4. Fastgør betjeningsarmene (6) med holdebolten
(26), ved at sikre, at boringerne flugter og anbringe
holdeboltene (26).
5. Fastgør derefter holdebolten (26) med et fjederstik
(28).
6. Gentag processen på den modsatte side.
9.3 Montering af holdekløer (18) (fig. 6, 6a)
1. Til montering af holdekløerne (18) skal man først
afmontere den øverste låsemøtrik for vognbolten
med en SW 13mm gaffelnøgle/topnøgle. Dette gø-
res ved at holde vognbolten med en finger gennem
boringen (18a), så den ikke falder ned i røret.
2. Sæt holdekloen (18) på den øverste vognskrue, og
drej låsemøtrikken to omgange (uden at spænde
den fast).
3. Gentag processen med den nederste vognskrue.
4. Spænd låsemøtrikkerne fast med en gaffelnøgle/
topnøgle SW 13mm.
5. Indstil evt. anslagsskruerne (29) på begge sider
med en 8mm unbrakonøgle, så holdekløerne (18)
ikke berører kløvekilen (4).
9.4 Montering af beskyttelsesbøjler (15) (fig. 7)
1. Skub beskyttelsesbøjlen (15) ind i holderen (15a).
2. Før sekskantskruerne M8x50mm (K) med hver en
spændeskive gennem boringerne.
