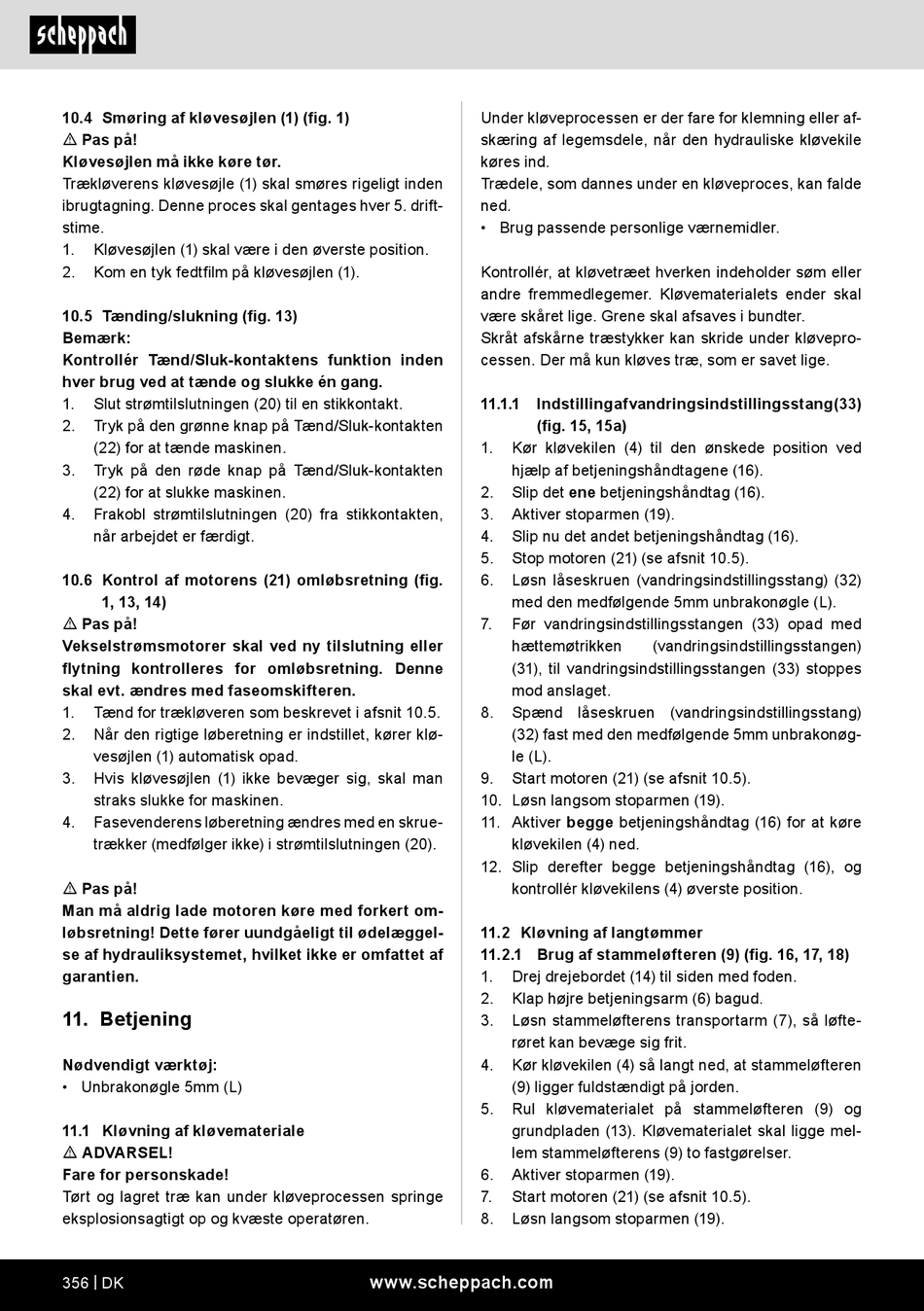

Scheppach Compact 10t Originalbetriebsanleitung Seite 356

10.4 Smøring af kløvesøjlen (1) (fig. 1)
m Pas på!
Kløvesøjlen må ikke køre tør.
Trækløverens kløvesøjle (1) skal smøres rigeligt inden
ibrugtagning. Denne proces skal gentages hver 5. drift-
stime.
1. Kløvesøjlen (1) skal være i den øverste position.
2. Kom en tyk fedtfilm på kløvesøjlen (1).
10.5 Tænding/slukning (fig. 13)
Bemærk:
Kontrollér Tænd/Sluk-kontaktens funktion inden
hver brug ved at tænde og slukke én gang.
1. Slut strømtilslutningen (20) til en stikkontakt.
2. Tryk på den grønne knap på Tænd/Sluk-kontakten
(22) for at tænde maskinen.
3. Tryk på den røde knap på Tænd/Sluk-kontakten
(22) for at slukke maskinen.
4. Frakobl strømtilslutningen (20) fra stikkontakten,
når arbejdet er færdigt.
10.6 Kontrol af motorens (21) omløbsretning (fig.
1, 13, 14)
m Pas på!
Vekselstrømsmotorer skal ved ny tilslutning eller
flytning kontrolleres for omløbsretning. Denne
skal evt. ændres med faseomskifteren.
1. Tænd for trækløveren som beskrevet i afsnit 10.5.
2. Når den rigtige løberetning er indstillet, kører klø-
vesøjlen (1) automatisk opad.
3. Hvis kløvesøjlen (1) ikke bevæger sig, skal man
straks slukke for maskinen.
4. Fasevenderens løberetning ændres med en skrue-
trækker (medfølger ikke) i strømtilslutningen (20).
m Pas på!
Man må aldrig lade motoren køre med forkert om-
løbsretning! Dette fører uundgåeligt til ødelæggel-
se af hydrauliksystemet, hvilket ikke er omfattet af
garantien.
11. Betjening
Nødvendigt værktøj:
• Unbrakonøgle 5mm (L)
11.1 Kløvning af kløvemateriale
m ADVARSEL!
Fare for personskade!
Tørt og lagret træ kan under kløveprocessen springe
eksplosionsagtigt op og kvæste operatøren.
356 | DK
Under kløveprocessen er der fare for klemning eller af-
skæring af legemsdele, når den hydrauliske kløvekile
køres ind.
Trædele, som dannes under en kløveproces, kan falde
ned.
• Brug passende personlige værnemidler.
Kontrollér, at kløvetræet hverken indeholder søm eller
andre fremmedlegemer. Kløvematerialets ender skal
være skåret lige. Grene skal afsaves i bundter.
Skråt afskårne træstykker kan skride under kløvepro-
cessen. Der må kun kløves træ, som er savet lige.
11.1.1 Indstilling af vandringsindstillingsstang (33)
(fig. 15, 15a)
1. Kør kløvekilen (4) til den ønskede position ved
hjælp af betjeningshåndtagene (16).
2. Slip det ene betjeningshåndtag (16).
3. Aktiver stoparmen (19).
4. Slip nu det andet betjeningshåndtag (16).
5. Stop motoren (21) (se afsnit 10.5).
6. Løsn låseskruen (vandringsindstillingsstang) (32)
med den medfølgende 5mm unbrakonøgle (L).
7. Før vandringsindstillingsstangen (33) opad med
hættemøtrikken
(31), til vandringsindstillingsstangen (33) stoppes
mod anslaget.
8. Spænd låseskruen (vandringsindstillingsstang)
(32) fast med den medfølgende 5mm unbrakonøg-
le (L).
9. Start motoren (21) (se afsnit 10.5).
10. Løsn langsom stoparmen (19).
11. Aktiver begge betjeningshåndtag (16) for at køre
kløvekilen (4) ned.
12. Slip derefter begge betjeningshåndtag (16), og
kontrollér kløvekilens (4) øverste position.
11.2 Kløvning af langtømmer
11.2.1 Brug af stammeløfteren (9) (fig. 16, 17, 18)
1. Drej drejebordet (14) til siden med foden.
2. Klap højre betjeningsarm (6) bagud.
3. Løsn stammeløfterens transportarm (7), så løfte-
røret kan bevæge sig frit.
4. Kør kløvekilen (4) så langt ned, at stammeløfteren
(9) ligger fuldstændigt på jorden.
5. Rul kløvematerialet på stammeløfteren (9) og
grundpladen (13). Kløvematerialet skal ligge mel-
lem stammeløfterens (9) to fastgørelser.
6. Aktiver stoparmen (19).
7. Start motoren (21) (se afsnit 10.5).
8. Løsn langsom stoparmen (19).
