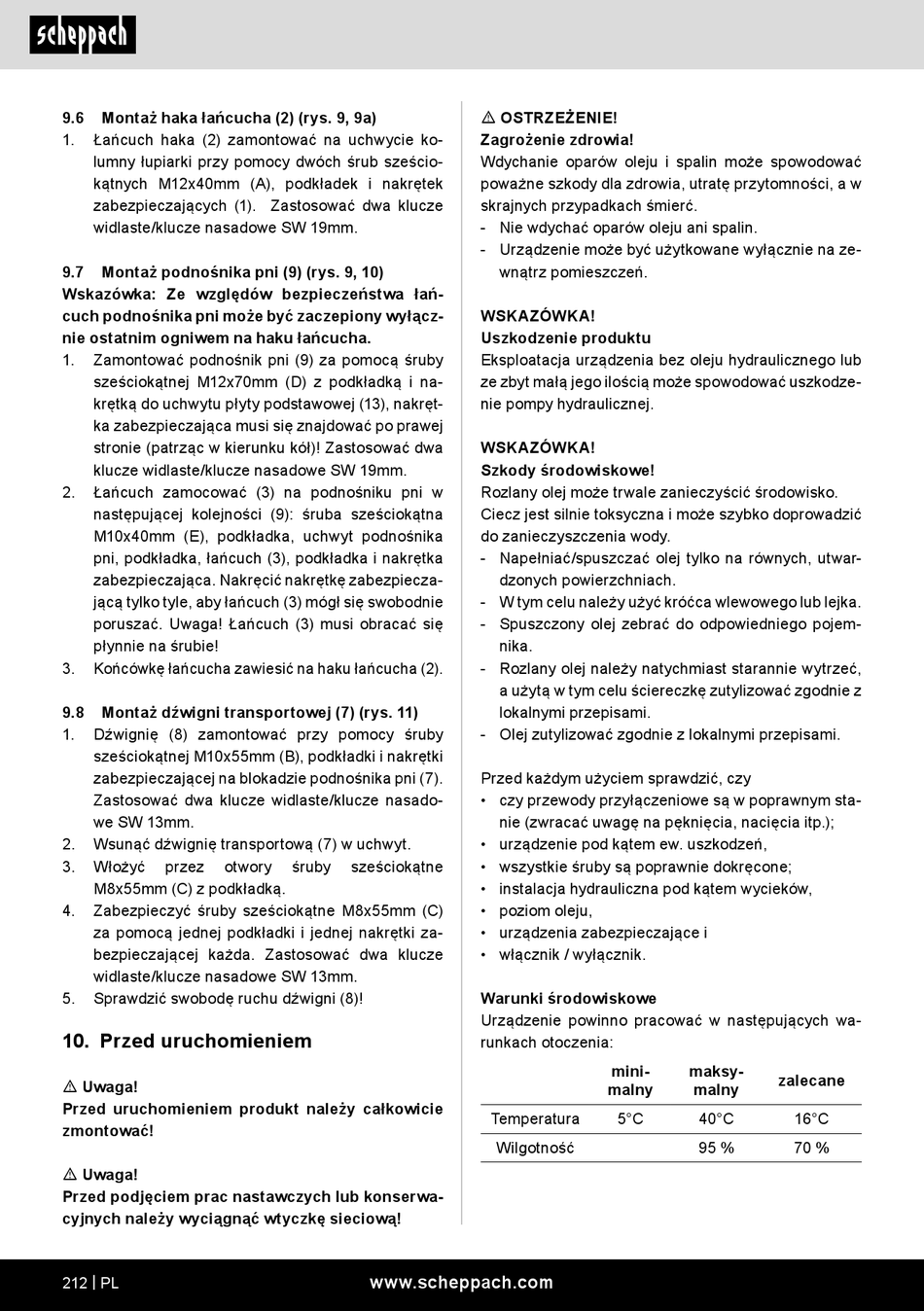

Scheppach Compact 10t Originalbetriebsanleitung Seite 212

9.6 Montaż haka łańcucha (2) (rys. 9, 9a)
1. Łańcuch haka (2) zamontować na uchwycie ko-
lumny łupiarki przy pomocy dwóch śrub sześcio-
kątnych M12x40mm (A), podkładek i nakrętek
zabezpieczających (1). Zastosować dwa klucze
widlaste/klucze nasadowe SW 19mm.
9.7 Montaż podnośnika pni (9) (rys. 9, 10)
Wskazówka: Ze względów bezpieczeństwa łań-
cuch podnośnika pni może być zaczepiony wyłącz-
nie ostatnim ogniwem na haku łańcucha.
1. Zamontować podnośnik pni (9) za pomocą śruby
sześciokątnej M12x70mm (D) z podkładką i na-
krętką do uchwytu płyty podstawowej (13), nakręt-
ka zabezpieczająca musi się znajdować po prawej
stronie (patrząc w kierunku kół)! Zastosować dwa
klucze widlaste/klucze nasadowe SW 19mm.
2. Łańcuch zamocować (3) na podnośniku pni w
następującej kolejności (9): śruba sześciokątna
M10x40mm (E), podkładka, uchwyt podnośnika
pni, podkładka, łańcuch (3), podkładka i nakrętka
zabezpieczająca. Nakręcić nakrętkę zabezpiecza-
jącą tylko tyle, aby łańcuch (3) mógł się swobodnie
poruszać. Uwaga! Łańcuch (3) musi obracać się
płynnie na śrubie!
3. Końcówkę łańcucha zawiesić na haku łańcucha (2).
9.8 Montaż dźwigni transportowej (7) (rys. 11)
1. Dźwignię (8) zamontować przy pomocy śruby
sześciokątnej M10x55mm (B), podkładki i nakrętki
zabezpieczającej na blokadzie podnośnika pni (7).
Zastosować dwa klucze widlaste/klucze nasado-
we SW 13mm.
2. Wsunąć dźwignię transportową (7) w uchwyt.
3. Włożyć przez otwory
M8x55mm (C) z podkładką.
4. Zabezpieczyć śruby sześciokątne M8x55mm (C)
za pomocą jednej podkładki i jednej nakrętki za-
bezpieczającej każda. Zastosować dwa klucze
widlaste/klucze nasadowe SW 13mm.
5. Sprawdzić swobodę ruchu dźwigni (8)!
10. Przed uruchomieniem
m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
m Uwaga!
Przed podjęciem prac nastawczych lub konserwa-
cyjnych należy wyciągnąć wtyczkę sieciową!
212 | PL
śruby sześciokątne
www.scheppach.com
m OSTRZEŻENIE!
Zagrożenie zdrowia!
Wdychanie oparów oleju i spalin może spowodować
poważne szkody dla zdrowia, utratę przytomności, a w
skrajnych przypadkach śmierć.
- Nie wdychać oparów oleju ani spalin.
- Urządzenie może być użytkowane wyłącznie na ze-
wnątrz pomieszczeń.
WSKAZÓWKA!
Uszkodzenie produktu
Eksploatacja urządzenia bez oleju hydraulicznego lub
ze zbyt małą jego ilością może spowodować uszkodze-
nie pompy hydraulicznej.
WSKAZÓWKA!
Szkody środowiskowe!
Rozlany olej może trwale zanieczyścić środowisko.
Ciecz jest silnie toksyczna i może szybko doprowadzić
do zanieczyszczenia wody.
- Napełniać/spuszczać olej tylko na równych, utwar-
dzonych powierzchniach.
- W tym celu należy użyć króćca wlewowego lub lejka.
- Spuszczony olej zebrać do odpowiedniego pojem-
nika.
- Rozlany olej należy natychmiast starannie wytrzeć,
a użytą w tym celu ściereczkę zutylizować zgodnie z
lokalnymi przepisami.
- Olej zutylizować zgodnie z lokalnymi przepisami.
Przed każdym użyciem sprawdzić, czy
• czy przewody przyłączeniowe są w poprawnym sta-
nie (zwracać uwagę na pęknięcia, nacięcia itp.);
• urządzenie pod kątem ew. uszkodzeń,
• wszystkie śruby są poprawnie dokręcone;
• instalacja hydrauliczna pod kątem wycieków,
• poziom oleju,
• urządzenia zabezpieczające i
• włącznik / wyłącznik.
Warunki środowiskowe
Urządzenie powinno pracować w następujących wa-
runkach otoczenia:
mini-
malny
Temperatura 5°C
Wilgotność
maksy-
zalecane
malny
40°C 16°C
95 % 70 %
