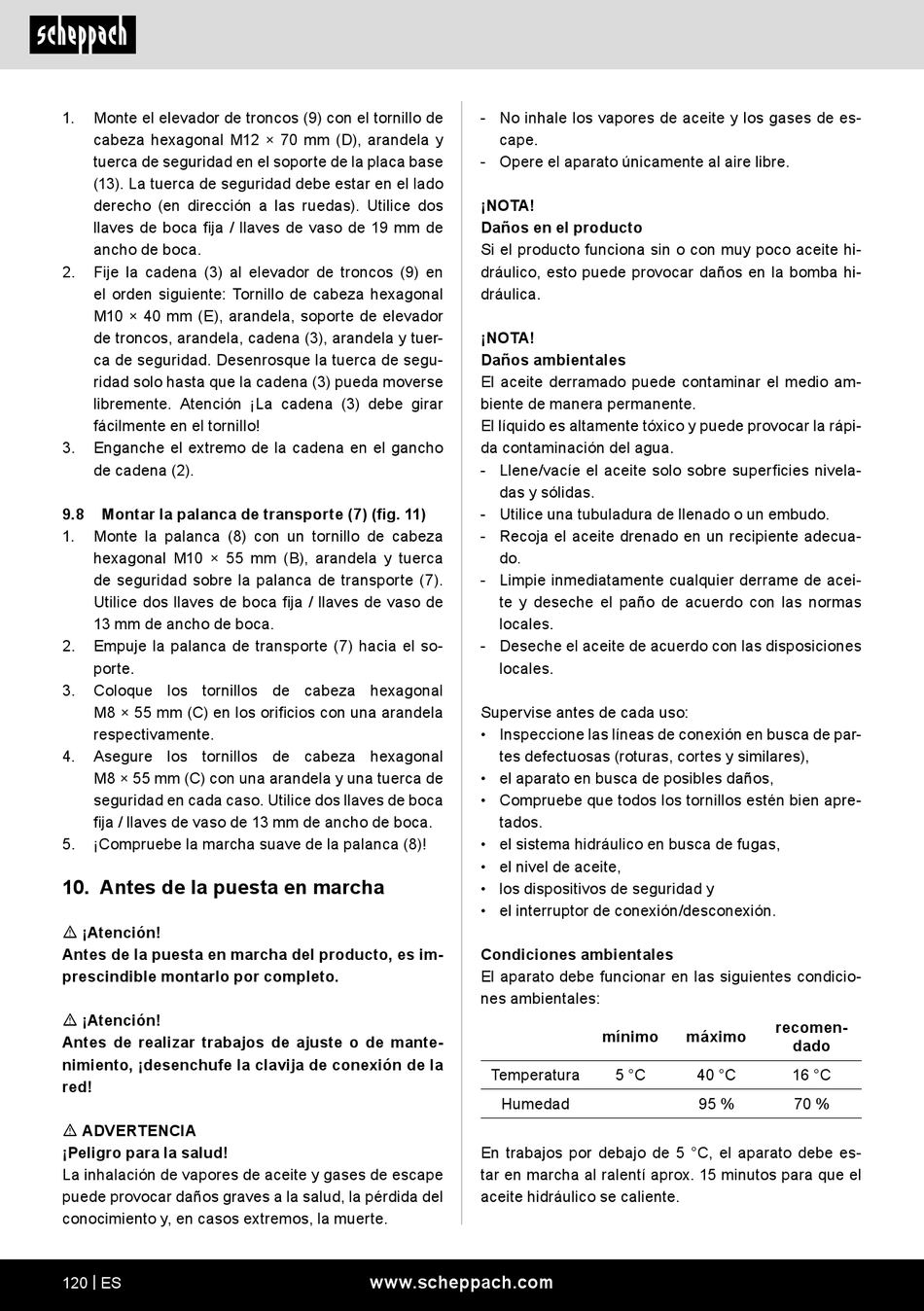

1. Monte el elevador de troncos (9) con el tornillo de
cabeza hexagonal M12 × 70 mm (D), arandela y
tuerca de seguridad en el soporte de la placa base
(13). La tuerca de seguridad debe estar en el lado
derecho (en dirección a las ruedas). Utilice dos
llaves de boca fija / llaves de vaso de 19 mm de
ancho de boca.
2. Fije la cadena (3) al elevador de troncos (9) en
el orden siguiente: Tornillo de cabeza hexagonal
M10 × 40 mm (E), arandela, soporte de elevador
de troncos, arandela, cadena (3), arandela y tuer-
ca de seguridad. Desenrosque la tuerca de segu-
ridad solo hasta que la cadena (3) pueda moverse
libremente. Atención ¡La cadena (3) debe girar
fácilmente en el tornillo!
3. Enganche el extremo de la cadena en el gancho
de cadena (2).
9.8 Montar la palanca de transporte (7) (fig. 11)
1. Monte la palanca (8) con un tornillo de cabeza
hexagonal M10 × 55 mm (B), arandela y tuerca
de seguridad sobre la palanca de transporte (7).
Utilice dos llaves de boca fija / llaves de vaso de
13 mm de ancho de boca.
2. Empuje la palanca de transporte (7) hacia el so-
porte.
3. Coloque los tornillos de cabeza hexagonal
M8 × 55 mm (C) en los orificios con una arandela
respectivamente.
4. Asegure los tornillos de cabeza hexagonal
M8 × 55 mm (C) con una arandela y una tuerca de
seguridad en cada caso. Utilice dos llaves de boca
fija / llaves de vaso de 13 mm de ancho de boca.
5. ¡Compruebe la marcha suave de la palanca (8)!
10. Antes de la puesta en marcha
m ¡Atención!
Antes de la puesta en marcha del producto, es im-
prescindible montarlo por completo.
m ¡Atención!
Antes de realizar trabajos de ajuste o de mante-
nimiento, ¡desenchufe la clavija de conexión de la
red!
m ADVERTENCIA
¡Peligro para la salud!
La inhalación de vapores de aceite y gases de escape
puede provocar daños graves a la salud, la pérdida del
conocimiento y, en casos extremos, la muerte.
120 | ES
- No inhale los vapores de aceite y los gases de es-
cape.
- Opere el aparato únicamente al aire libre.
¡NOTA!
Daños en el producto
Si el producto funciona sin o con muy poco aceite hi-
dráulico, esto puede provocar daños en la bomba hi-
dráulica.
¡NOTA!
Daños ambientales
El aceite derramado puede contaminar el medio am-
biente de manera permanente.
El líquido es altamente tóxico y puede provocar la rápi-
da contaminación del agua.
- Llene/vacíe el aceite solo sobre superficies nivela-
das y sólidas.
- Utilice una tubuladura de llenado o un embudo.
- Recoja el aceite drenado en un recipiente adecua-
do.
- Limpie inmediatamente cualquier derrame de acei-
te y deseche el paño de acuerdo con las normas
locales.
- Deseche el aceite de acuerdo con las disposiciones
locales.
Supervise antes de cada uso:
• Inspeccione las líneas de conexión en busca de par-
tes defectuosas (roturas, cortes y similares),
• el aparato en busca de posibles daños,
• Compruebe que todos los tornillos estén bien apre-
tados.
• el sistema hidráulico en busca de fugas,
• el nivel de aceite,
• los dispositivos de seguridad y
• el interruptor de conexión/desconexión.
Condiciones ambientales
El aparato debe funcionar en las siguientes condicio-
nes ambientales:
Temperatura
Humedad
En trabajos por debajo de 5 °C, el aparato debe es-
tar en marcha al ralentí aprox. 15 minutos para que el
aceite hidráulico se caliente.
www.scheppach.com
recomen-
mínimo máximo
5 °C 40 °C
95 %
dado
16 °C
70 %
