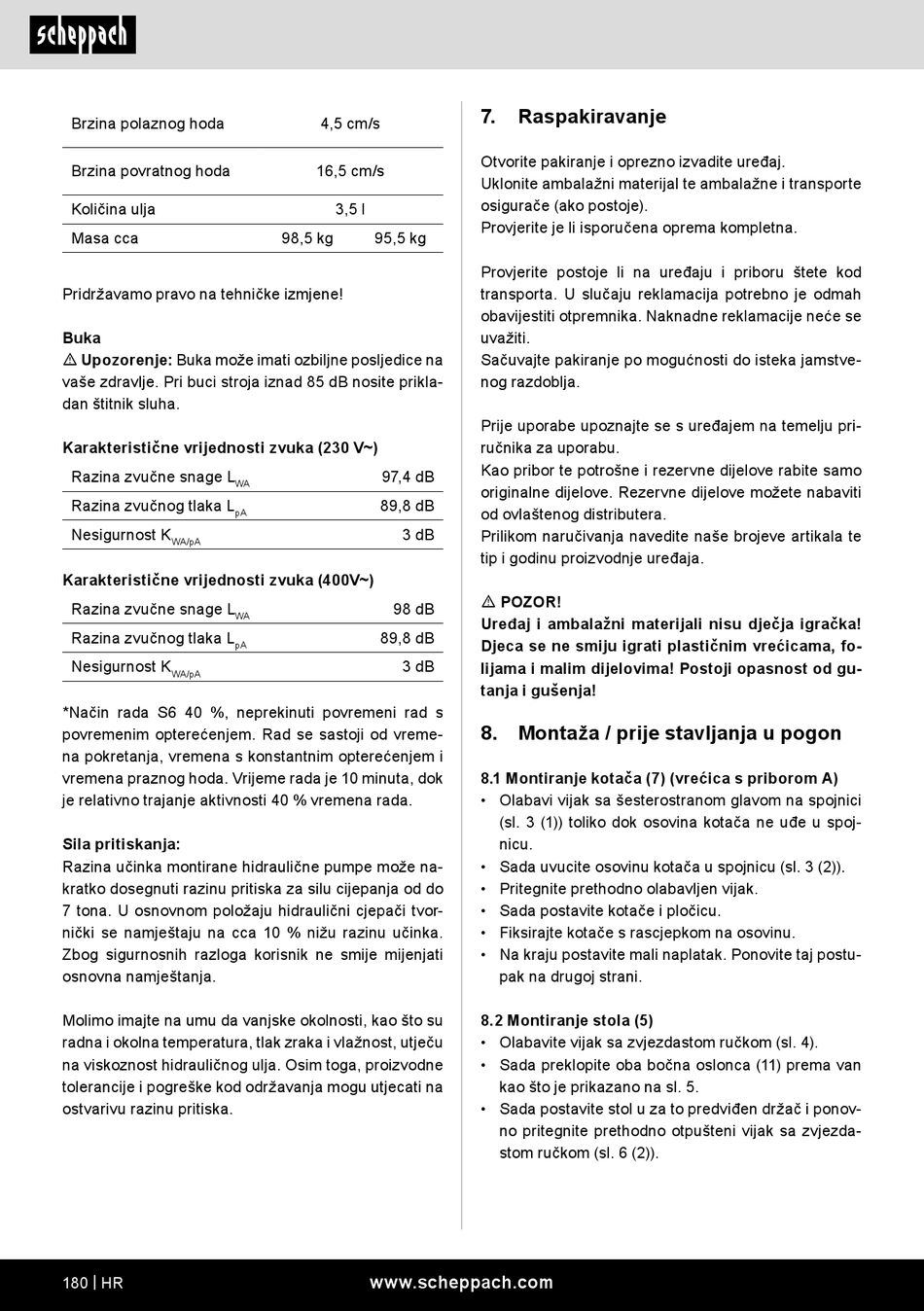

Brzina polaznog hoda
Brzina povratnog hoda
Količina ulja
Masa cca
Pridržavamo pravo na tehničke izmjene!
Buka
m Upozorenje: Buka može imati ozbiljne posljedice na
vaše zdravlje. Pri buci stroja iznad 85 dB nosite prikla-
dan štitnik sluha.
Karakteristične vrijednosti zvuka (230 V~)
Razina zvučne snage L
WA
Razina zvučnog tlaka L
pA
Nesigurnost K
WA/pA
Karakteristične vrijednosti zvuka (400V~)
Razina zvučne snage L
WA
Razina zvučnog tlaka L
pA
Nesigurnost K
WA/pA
*Način rada S6 40 %, neprekinuti povremeni rad s
povremenim opterećenjem. Rad se sastoji od vreme-
na pokretanja, vremena s konstantnim opterećenjem i
vremena praznog hoda. Vrijeme rada je 10 minuta, dok
je relativno trajanje aktivnosti 40 % vremena rada.
Sila pritiskanja:
Razina učinka montirane hidraulične pumpe može na-
kratko dosegnuti razinu pritiska za silu cijepanja od do
7 tona. U osnovnom položaju hidraulični cjepači tvor-
nički se namještaju na cca 10 % nižu razinu učinka.
Zbog sigurnosnih razloga korisnik ne smije mijenjati
osnovna namještanja.
Molimo imajte na umu da vanjske okolnosti, kao što su
radna i okolna temperatura, tlak zraka i vlažnost, utječu
na viskoznost hidrauličnog ulja. Osim toga, proizvodne
tolerancije i pogreške kod održavanja mogu utjecati na
ostvarivu razinu pritiska.
180 | HR
4,5 cm/s
16,5 cm/s
3,5 l
98,5 kg 95,5 kg
97,4 dB
89,8 dB
3 dB
98 dB
89,8 dB
3 dB
www.scheppach.com
7. Raspakiravanje
Otvorite pakiranje i oprezno izvadite uređaj.
Uklonite ambalažni materijal te ambalažne i transporte
osigurače (ako postoje).
Provjerite je li isporučena oprema kompletna.
Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće se
uvažiti.
Sačuvajte pakiranje po mogućnosti do isteka jamstve-
nog razdoblja.
Prije uporabe upoznajte se s uređajem na temelju pri-
ručnika za uporabu.
Kao pribor te potrošne i rezervne dijelove rabite samo
originalne dijelove. Rezervne dijelove možete nabaviti
od ovlaštenog distributera.
Prilikom naručivanja navedite naše brojeve artikala te
tip i godinu proizvodnje uređaja.
m POZOR!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
8. Montaža / prije stavljanja u pogon
8.1 Montiranje kotača (7) (vrećica s priborom A)
• Olabavi vijak sa šesterostranom glavom na spojnici
(sl. 3 (1)) toliko dok osovina kotača ne uđe u spoj-
nicu.
• Sada uvucite osovinu kotača u spojnicu (sl. 3 (2)).
• Pritegnite prethodno olabavljen vijak.
• Sada postavite kotače i pločicu.
• Fiksirajte kotače s rascjepkom na osovinu.
• Na kraju postavite mali naplatak. Ponovite taj postu-
pak na drugoj strani.
8.2 Montiranje stola (5)
• Olabavite vijak sa zvjezdastom ručkom (sl. 4).
• Sada preklopite oba bočna oslonca (11) prema van
kao što je prikazano na sl. 5.
• Sada postavite stol u za to predviđen držač i ponov-
no pritegnite prethodno otpušteni vijak sa zvjezda-
stom ručkom (sl. 6 (2)).
