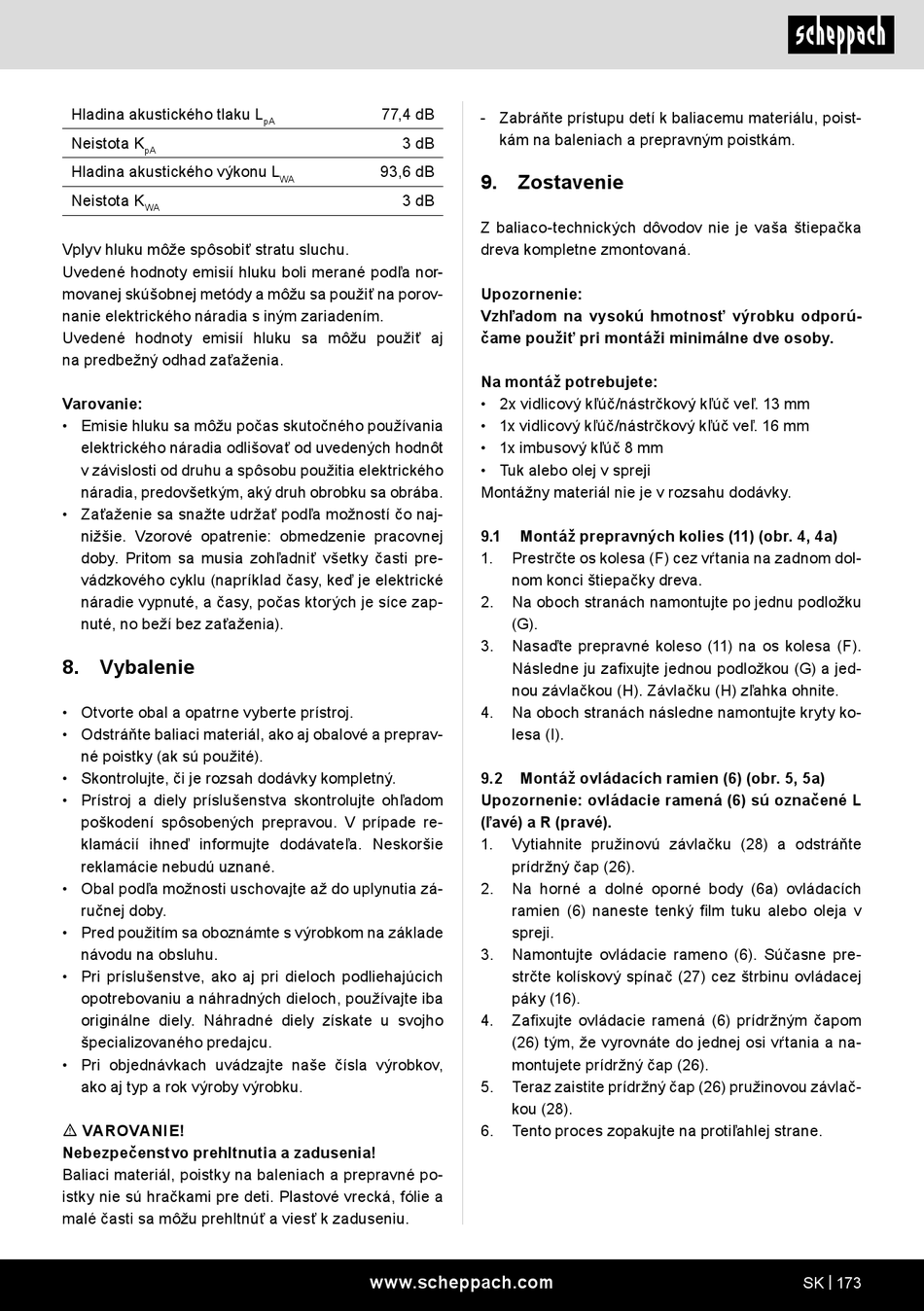

Scheppach Compact 10t Originalbetriebsanleitung Seite 173

Hladina akustického tlaku L
Neistota K
pA
Hladina akustického výkonu L
Neistota K
WA
Vplyv hluku môže spôsobiť stratu sluchu.
Uvedené hodnoty emisií hluku boli merané podľa nor-
movanej skúšobnej metódy a môžu sa použiť na porov-
nanie elektrického náradia s iným zariadením.
Uvedené hodnoty emisií hluku sa môžu použiť aj
na predbežný odhad zaťaženia.
Varovanie:
• Emisie hluku sa môžu počas skutočného používania
elektrického náradia odlišovať od uvedených hodnôt
v závislosti od druhu a spôsobu použitia elektrického
náradia, predovšetkým, aký druh obrobku sa obrába.
• Zaťaženie sa snažte udržať podľa možností čo naj-
nižšie. Vzorové opatrenie: obmedzenie pracovnej
doby. Pritom sa musia zohľadniť všetky časti pre-
vádzkového cyklu (napríklad časy, keď je elektrické
náradie vypnuté, a časy, počas ktorých je síce zap-
nuté, no beží bez zaťaženia).
8. Vybalenie
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a preprav-
né poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
• Pred použitím sa oboznámte s výrobkom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch, používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby výrobku.
m VAROVANIE!
Nebezpečenstvo prehltnutia a zadusenia!
Baliaci materiál, poistky na baleniach a prepravné po-
istky nie sú hračkami pre deti. Plastové vrecká, fólie a
malé časti sa môžu prehltnúť a viesť k zaduseniu.
77,4 dB
pA
3 dB
93,6 dB
WA
3 dB
www.scheppach.com
- Zabráňte prístupu detí k baliacemu materiálu, poist-
kám na baleniach a prepravným poistkám.
9. Zostavenie
Z baliaco-technických dôvodov nie je vaša štiepačka
dreva kompletne zmontovaná.
Upozornenie:
Vzhľadom na vysokú hmotnosť výrobku odporú-
čame použiť pri montáži minimálne dve osoby.
Na montáž potrebujete:
• 2x vidlicový kľúč/nástrčkový kľúč veľ. 13 mm
• 1x vidlicový kľúč/nástrčkový kľúč veľ. 16 mm
• 1x imbusový kľúč 8 mm
• Tuk alebo olej v spreji
Montážny materiál nie je v rozsahu dodávky.
9.1 Montáž prepravných kolies (11) (obr. 4, 4a)
1. Prestrčte os kolesa (F) cez vŕtania na zadnom dol-
nom konci štiepačky dreva.
2. Na oboch stranách namontujte po jednu podložku
(G).
3. Nasaďte prepravné koleso (11) na os kolesa (F).
Následne ju zafixujte jednou podložkou (G) a jed-
nou závlačkou (H). Závlačku (H) zľahka ohnite.
4. Na oboch stranách následne namontujte kryty ko-
lesa (I).
9.2 Montáž ovládacích ramien (6) (obr. 5, 5a)
Upozornenie: ovládacie ramená (6) sú označené L
(ľavé) a R (pravé).
1. Vytiahnite pružinovú závlačku (28) a odstráňte
prídržný čap (26).
2. Na horné a dolné oporné body (6a) ovládacích
ramien (6) naneste tenký film tuku alebo oleja v
spreji.
3. Namontujte ovládacie rameno (6). Súčasne pre-
strčte kolískový spínač (27) cez štrbinu ovládacej
páky (16).
4. Zafixujte ovládacie ramená (6) prídržným čapom
(26) tým, že vyrovnáte do jednej osi vŕtania a na-
montujete prídržný čap (26).
5. Teraz zaistite prídržný čap (26) pružinovou závlač-
kou (28).
6. Tento proces zopakujte na protiľahlej strane.
SK | 173
