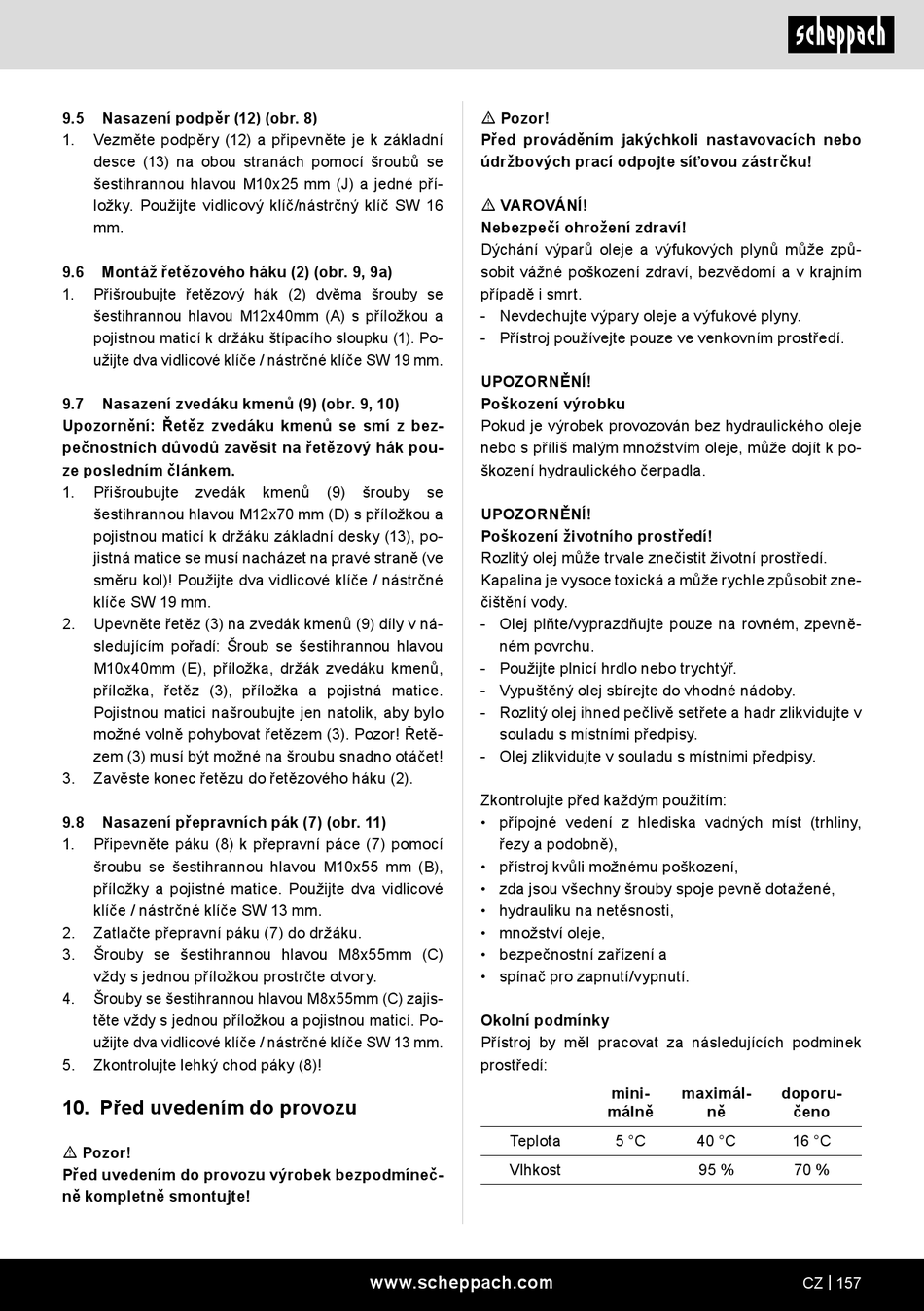

9.5 Nasazení podpěr (12) (obr. 8)
1. Vezměte podpěry (12) a připevněte je k základní
desce (13) na obou stranách pomocí šroubů se
šestihrannou hlavou M10x25 mm (J) a jedné pří-
ložky. Použijte vidlicový klíč/nástrčný klíč SW 16
mm.
9.6 Montáž řetězového háku (2) (obr. 9, 9a)
1. Přišroubujte řetězový hák (2) dvěma šrouby se
šestihrannou hlavou M12x40mm (A) s příložkou a
pojistnou maticí k držáku štípacího sloupku (1). Po-
užijte dva vidlicové klíče / nástrčné klíče SW 19 mm.
9.7 Nasazení zvedáku kmenů (9) (obr. 9, 10)
Upozornění: Řetěz zvedáku kmenů se smí z bez-
pečnostních důvodů zavěsit na řetězový hák pou-
ze posledním článkem.
1. Přišroubujte zvedák
šestihrannou hlavou M12x70 mm (D) s příložkou a
pojistnou maticí k držáku základní desky (13), po-
jistná matice se musí nacházet na pravé straně (ve
směru kol)! Použijte dva vidlicové klíče / nástrčné
klíče SW 19 mm.
2. Upevněte řetěz (3) na zvedák kmenů (9) díly v ná-
sledujícím pořadí: Šroub se šestihrannou hlavou
M10x40mm (E), příložka, držák zvedáku kmenů,
příložka, řetěz (3), příložka a pojistná matice.
Pojistnou matici našroubujte jen natolik, aby bylo
možné volně pohybovat řetězem (3). Pozor! Řetě-
zem (3) musí být možné na šroubu snadno otáčet!
3. Zavěste konec řetězu do řetězového háku (2).
9.8 Nasazení přepravních pák (7) (obr. 11)
1. Připevněte páku (8) k přepravní páce (7) pomocí
šroubu se šestihrannou hlavou M10x55 mm (B),
příložky a pojistné matice. Použijte dva vidlicové
klíče / nástrčné klíče SW 13 mm.
2. Zatlačte přepravní páku (7) do držáku.
3. Šrouby se šestihrannou hlavou M8x55mm (C)
vždy s jednou příložkou prostrčte otvory.
4. Šrouby se šestihrannou hlavou M8x55mm (C) zajis-
těte vždy s jednou příložkou a pojistnou maticí. Po-
užijte dva vidlicové klíče / nástrčné klíče SW 13 mm.
5. Zkontrolujte lehký chod páky (8)!
10. Před uvedením do provozu
m Pozor!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
kmenů (9) šrouby se
www.scheppach.com
m Pozor!
Před prováděním jakýchkoli nastavovacích nebo
údržbových prací odpojte síťovou zástrčku!
m VAROVÁNÍ!
Nebezpečí ohrožení zdraví!
Dýchání výparů oleje a výfukových plynů může způ-
sobit vážné poškození zdraví, bezvědomí a v krajním
případě i smrt.
- Nevdechujte výpary oleje a výfukové plyny.
- Přístroj používejte pouze ve venkovním prostředí.
UPOZORNĚNÍ!
Poškození výrobku
Pokud je výrobek provozován bez hydraulického oleje
nebo s příliš malým množstvím oleje, může dojít k po-
škození hydraulického čerpadla.
UPOZORNĚNÍ!
Poškození životního prostředí!
Rozlitý olej může trvale znečistit životní prostředí.
Kapalina je vysoce toxická a může rychle způsobit zne-
čištění vody.
- Olej plňte/vyprazdňujte pouze na rovném, zpevně-
ném povrchu.
- Použijte plnicí hrdlo nebo trychtýř.
- Vypuštěný olej sbírejte do vhodné nádoby.
- Rozlitý olej ihned pečlivě setřete a hadr zlikvidujte v
souladu s místními předpisy.
- Olej zlikvidujte v souladu s místními předpisy.
Zkontrolujte před každým použitím:
• přípojné vedení z hlediska vadných míst (trhliny,
řezy a podobně),
• přístroj kvůli možnému poškození,
• zda jsou všechny šrouby spoje pevně dotažené,
• hydrauliku na netěsnosti,
• množství oleje,
• bezpečnostní zařízení a
• spínač pro zapnutí/vypnutí.
Okolní podmínky
Přístroj by měl pracovat za následujících podmínek
prostředí:
mini-
málně
Teplota 5 °C
Vlhkost
maximál- doporu-
ně čeno
40 °C 16 °C
95 % 70 %
