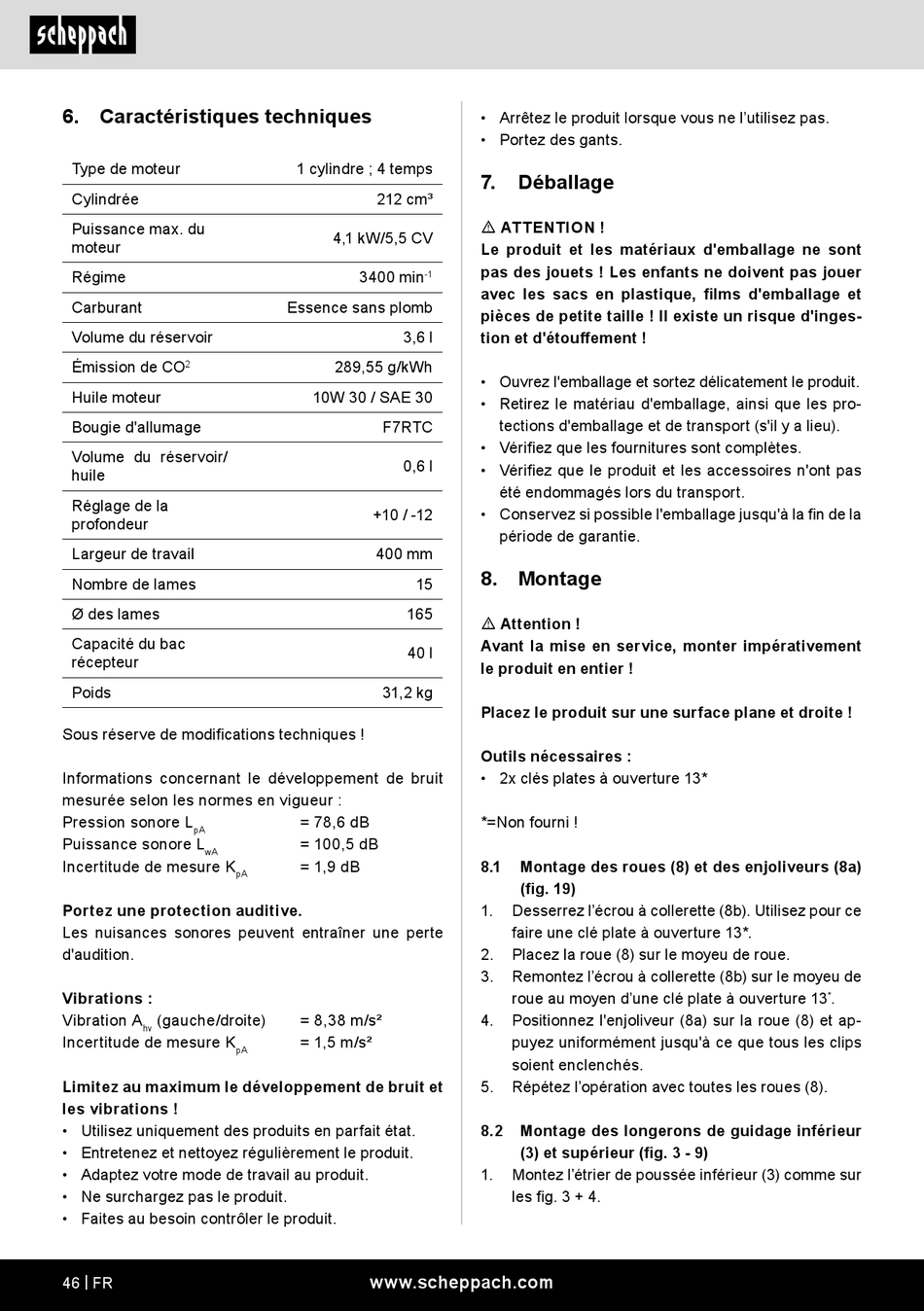

Scheppach SC55P Originalbetriebsanleitung Seite 46

6. Caractéristiques techniques
Type de moteur
Cylindrée
Puissance max. du
moteur
Régime
Carburant
Volume du réservoir
Émission de CO
2
Huile moteur
Bougie d'allumage
Volume du réservoir/
huile
Réglage de la
profondeur
Largeur de travail
Nombre de lames
Ø des lames
Capacité du bac
récepteur
Poids
Sous réserve de modifications techniques !
Informations concernant le développement de bruit
mesurée selon les normes en vigueur :
Pression sonore L
pA
Puissance sonore L
wA
Incertitude de mesure K
pA
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition.
Vibrations :
Vibration A (gauche/droite)
hv
Incertitude de mesure K
pA
Limitez au maximum le développement de bruit et
les vibrations !
• Utilisez uniquement des produits en parfait état.
• Entretenez et nettoyez régulièrement le produit.
• Adaptez votre mode de travail au produit.
• Ne surchargez pas le produit.
• Faites au besoin contrôler le produit.
46 | FR
1 cylindre ; 4 temps
212 cm³
4,1 kW/5,5 CV
3400 min
-1
Essence sans plomb
3,6 l
289,55 g/kWh
10W 30 / SAE 30
F7RTC
0,6 l
+10 / -12
400 mm
15
165
40 l
31,2 kg
= 78,6 dB
= 100,5 dB
= 1,9 dB
= 8,38 m/s²
= 1,5 m/s²
www.scheppach.com
• Arrêtez le produit lorsque vous ne l'utilisez pas.
• Portez des gants.
7. Déballage
m ATTENTION !
Le produit et les matériaux d'emballage ne sont
pas des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'inges-
tion et d'étouffement !
• Ouvrez l'emballage et sortez délicatement le produit.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que le produit et les accessoires n'ont pas
été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
8. Montage
m Attention !
Avant la mise en service, monter impérativement
le produit en entier !
Placez le produit sur une surface plane et droite !
Outils nécessaires :
• 2x clés plates à ouverture 13*
*=Non fourni !
8.1 Montage des roues (8) et des enjoliveurs (8a)
(fig. 19)
1. Desserrez l'écrou à collerette (8b). Utilisez pour ce
faire une clé plate à ouverture 13*.
2. Placez la roue (8) sur le moyeu de roue.
3. Remontez l'écrou à collerette (8b) sur le moyeu de
roue au moyen d'une clé plate à ouverture 13
4. Positionnez l'enjoliveur (8a) sur la roue (8) et ap-
puyez uniformément jusqu'à ce que tous les clips
soient enclenchés.
5. Répétez l'opération avec toutes les roues (8).
8.2 Montage des longerons de guidage inférieur
(3) et supérieur (fig. 3 - 9)
1. Montez l'étrier de poussée inférieur (3) comme sur
les fig. 3 + 4.
.
*
