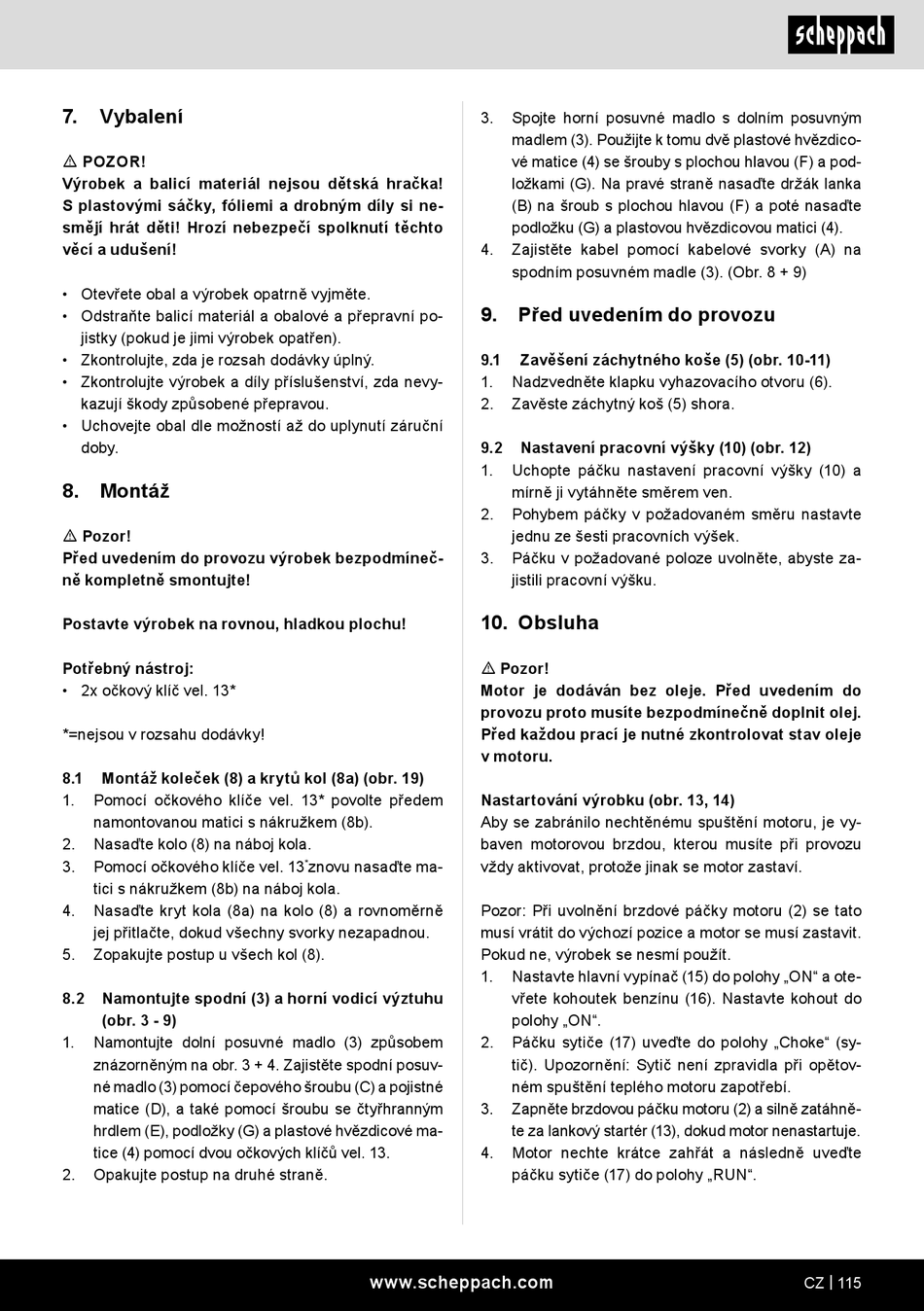

7. Vybalení
m POZOR!
Výrobek a balicí materiál nejsou dětská hračka!
S plastovými sáčky, fóliemi a drobným díly si ne-
smějí hrát děti! Hrozí nebezpečí spolknutí těchto
věcí a udušení!
• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda nevy-
kazují škody způsobené přepravou.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
8. Montáž
m Pozor!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
Postavte výrobek na rovnou, hladkou plochu!
Potřebný nástroj:
• 2x očkový klíč vel. 13*
*=nejsou v rozsahu dodávky!
8.1 Montáž koleček (8) a krytů kol (8a) (obr. 19)
1. Pomocí očkového klíče vel. 13* povolte předem
namontovanou matici s nákružkem (8b).
2. Nasaďte kolo (8) na náboj kola.
3. Pomocí očkového klíče vel. 13
tici s nákružkem (8b) na náboj kola.
4. Nasaďte kryt kola (8a) na kolo (8) a rovnoměrně
jej přitlačte, dokud všechny svorky nezapadnou.
5. Zopakujte postup u všech kol (8).
8.2 Namontujte spodní (3) a horní vodicí výztuhu
(obr. 3 - 9)
1. Namontujte dolní posuvné madlo (3) způsobem
znázorněným na obr. 3 + 4. Zajistěte spodní posuv-
né madlo (3) pomocí čepového šroubu (C) a pojistné
matice (D), a také pomocí šroubu se čtyřhranným
hrdlem (E), podložky (G) a plastové hvězdicové ma-
tice (4) pomocí dvou očkových klíčů vel. 13.
2. Opakujte postup na druhé straně.
znovu nasaďte ma-
*
www.scheppach.com
3. Spojte horní posuvné madlo s dolním posuvným
madlem (3). Použijte k tomu dvě plastové hvězdico-
vé matice (4) se šrouby s plochou hlavou (F) a pod-
ložkami (G). Na pravé straně nasaďte držák lanka
(B) na šroub s plochou hlavou (F) a poté nasaďte
podložku (G) a plastovou hvězdicovou matici (4).
4. Zajistěte kabel pomocí kabelové svorky (A) na
spodním posuvném madle (3). (Obr. 8 + 9)
9. Před uvedením do provozu
9.1 Zavěšení záchytného koše (5) (obr. 10-11)
1. Nadzvedněte klapku vyhazovacího otvoru (6).
2. Zavěste záchytný koš (5) shora.
9.2 Nastavení pracovní výšky (10) (obr. 12)
1. Uchopte páčku nastavení pracovní výšky (10) a
mírně ji vytáhněte směrem ven.
2. Pohybem páčky v požadovaném směru nastavte
jednu ze šesti pracovních výšek.
3. Páčku v požadované poloze uvolněte, abyste za-
jistili pracovní výšku.
10. Obsluha
m Pozor!
Motor je dodáván bez oleje. Před uvedením do
provozu proto musíte bezpodmínečně doplnit olej.
Před každou prací je nutné zkontrolovat stav oleje
v motoru.
Nastartování výrobku (obr. 13, 14)
Aby se zabránilo nechtěnému spuštění motoru, je vy-
baven motorovou brzdou, kterou musíte při provozu
vždy aktivovat, protože jinak se motor zastaví.
Pozor: Při uvolnění brzdové páčky motoru (2) se tato
musí vrátit do výchozí pozice a motor se musí zastavit.
Pokud ne, výrobek se nesmí použít.
1. Nastavte hlavní vypínač (15) do polohy „ON" a ote-
vřete kohoutek benzínu (16). Nastavte kohout do
polohy „ON".
2. Páčku sytiče (17) uveďte do polohy „Choke" (sy-
tič). Upozornění: Sytič není zpravidla při opětov-
ném spuštění teplého motoru zapotřebí.
3. Zapněte brzdovou páčku motoru (2) a silně zatáhně-
te za lankový startér (13), dokud motor nenastartuje.
4. Motor nechte krátce zahřát a následně uveďte
páčku sytiče (17) do polohy „RUN".
