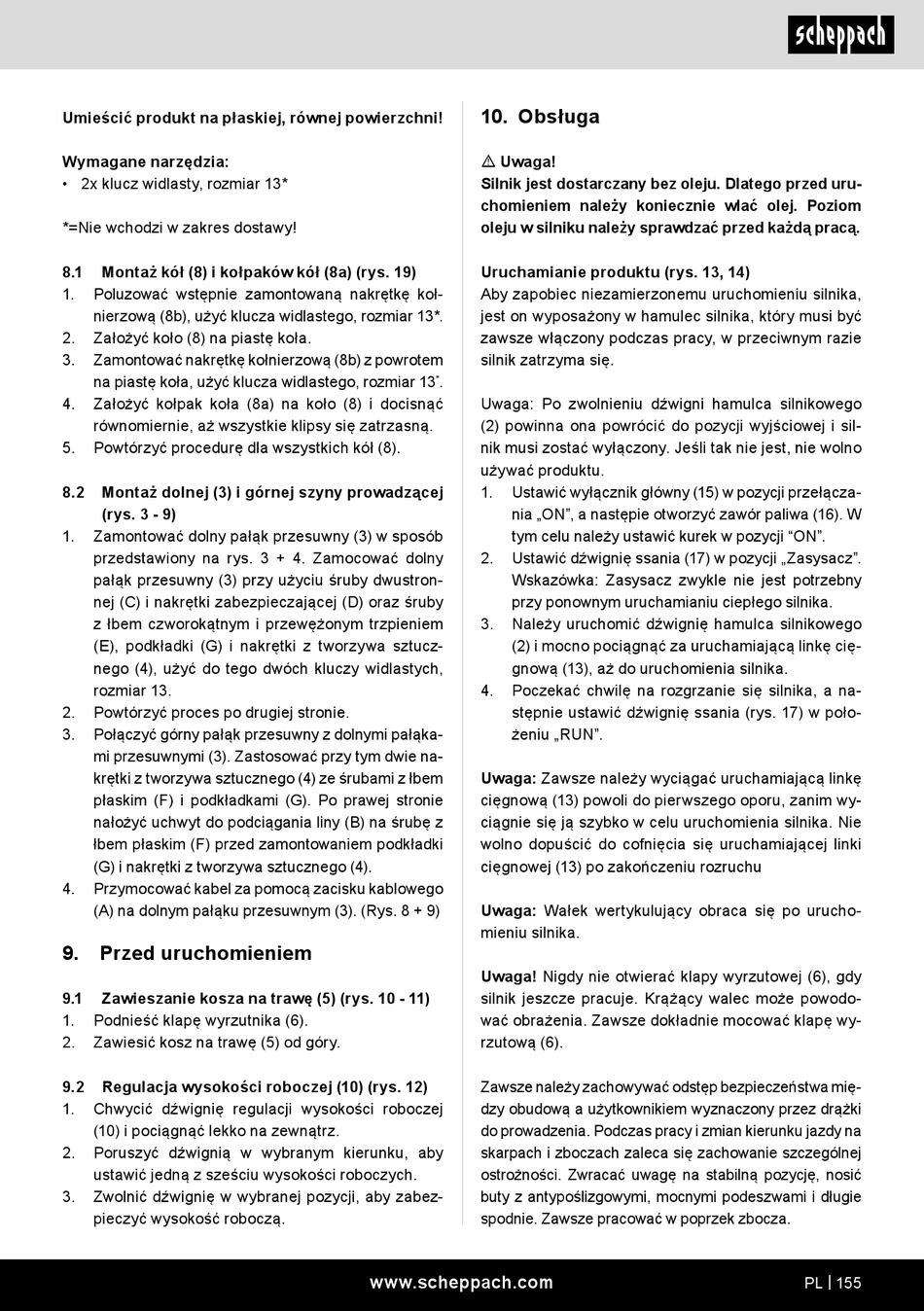

Umieścić produkt na płaskiej, równej powierzchni!
Wymagane narzędzia:
• 2x klucz widlasty, rozmiar 13*
*=Nie wchodzi w zakres dostawy!
8.1
Montaż kół (8) i kołpaków kół (8a) (rys. 19)
1.
Poluzować wstępnie zamontowaną nakrętkę koł-
nierzową (8b), użyć klucza widlastego, rozmiar 13*.
2.
Założyć koło (8) na piastę koła.
3.
Zamontować nakrętkę kołnierzową (8b) z powrotem
na piastę koła, użyć klucza widlastego, rozmiar 13
4.
Założyć kołpak koła (8a) na koło (8) i docisnąć
równomiernie, aż wszystkie klipsy się zatrzasną.
5.
Powtórzyć procedurę dla wszystkich kół (8).
8.2
Montaż dolnej (3) i górnej szyny prowadzącej
(rys. 3 - 9)
1.
Zamontować dolny pałąk przesuwny (3) w sposób
przedstawiony na rys. 3 + 4. Zamocować dolny
pałąk przesuwny (3) przy użyciu śruby dwustron-
nej (C) i nakrętki zabezpieczającej (D) oraz śruby
z łbem czworokątnym i przewężonym trzpieniem
(E), podkładki (G) i nakrętki z tworzywa sztucz-
nego (4), użyć do tego dwóch kluczy widlastych,
rozmiar 13.
2.
Powtórzyć proces po drugiej stronie.
3.
Połączyć górny pałąk przesuwny z dolnymi pałąka-
mi przesuwnymi (3). Zastosować przy tym dwie na-
krętki z tworzywa sztucznego (4) ze śrubami z łbem
płaskim (F) i podkładkami (G). Po prawej stronie
nałożyć uchwyt do podciągania liny (B) na śrubę z
łbem płaskim (F) przed zamontowaniem podkładki
(G) i nakrętki z tworzywa sztucznego (4).
4.
Przymocować kabel za pomocą zacisku kablowego
(A) na dolnym pałąku przesuwnym (3). (Rys. 8 + 9)
9.
Przed uruchomieniem
9.1
Zawieszanie kosza na trawę (5) (rys. 10 - 11)
1.
Podnieść klapę wyrzutnika (6).
2.
Zawiesić kosz na trawę (5) od góry.
9.2
Regulacja wysokości roboczej (10) (rys. 12)
1.
Chwycić dźwignię regulacji wysokości roboczej
(10) i pociągnąć lekko na zewnątrz.
2.
Poruszyć dźwignią w wybranym kierunku, aby
ustawić jedną z sześciu wysokości roboczych.
3.
Zwolnić dźwignię w wybranej pozycji, aby zabez-
pieczyć wysokość roboczą.
10. Obsługa
m Uwaga!
Silnik jest dostarczany bez oleju. Dlatego przed uru-
chomieniem należy koniecznie wlać olej. Poziom
oleju w silniku należy sprawdzać przed każdą pracą.
Uruchamianie produktu (rys. 13, 14)
Aby zapobiec niezamierzonemu uruchomieniu silnika,
jest on wyposażony w hamulec silnika, który musi być
zawsze włączony podczas pracy, w przeciwnym razie
silnik zatrzyma się.
.
*
Uwaga: Po zwolnieniu dźwigni hamulca silnikowego
(2) powinna ona powrócić do pozycji wyjściowej i sil-
nik musi zostać wyłączony. Jeśli tak nie jest, nie wolno
używać produktu.
1.
Ustawić wyłącznik główny (15) w pozycji przełącza-
nia „ON", a następie otworzyć zawór paliwa (16). W
tym celu należy ustawić kurek w pozycji "ON".
2.
Ustawić dźwignię ssania (17) w pozycji „Zasysacz".
Wskazówka: Zasysacz zwykle nie jest potrzebny
przy ponownym uruchamianiu ciepłego silnika.
3.
Należy uruchomić dźwignię hamulca silnikowego
(2) i mocno pociągnąć za uruchamiającą linkę cię-
gnową (13), aż do uruchomienia silnika.
4.
Poczekać chwilę na rozgrzanie się silnika, a na-
stępnie ustawić dźwignię ssania (rys. 17) w poło-
żeniu „RUN".
Uwaga: Zawsze należy wyciągać uruchamiającą linkę
cięgnową (13) powoli do pierwszego oporu, zanim wy-
ciągnie się ją szybko w celu uruchomienia silnika. Nie
wolno dopuścić do cofnięcia się uruchamiającej linki
cięgnowej (13) po zakończeniu rozruchu
Uwaga: Wałek wertykulujący obraca się po urucho-
mieniu silnika.
Uwaga! Nigdy nie otwierać klapy wyrzutowej (6), gdy
silnik jeszcze pracuje. Krążący walec może powodo-
wać obrażenia. Zawsze dokładnie mocować klapę wy-
rzutową (6).
Zawsze należy zachowywać odstęp bezpieczeństwa mię-
dzy obudową a użytkownikiem wyznaczony przez drążki
do prowadzenia. Podczas pracy i zmian kierunku jazdy na
skarpach i zboczach zaleca się zachowanie szczególnej
ostrożności. Zwracać uwagę na stabilną pozycję, nosić
buty z antypoślizgowymi, mocnymi podeszwami i długie
spodnie. Zawsze pracować w poprzek zbocza.
www.scheppach.com
PL | 155
