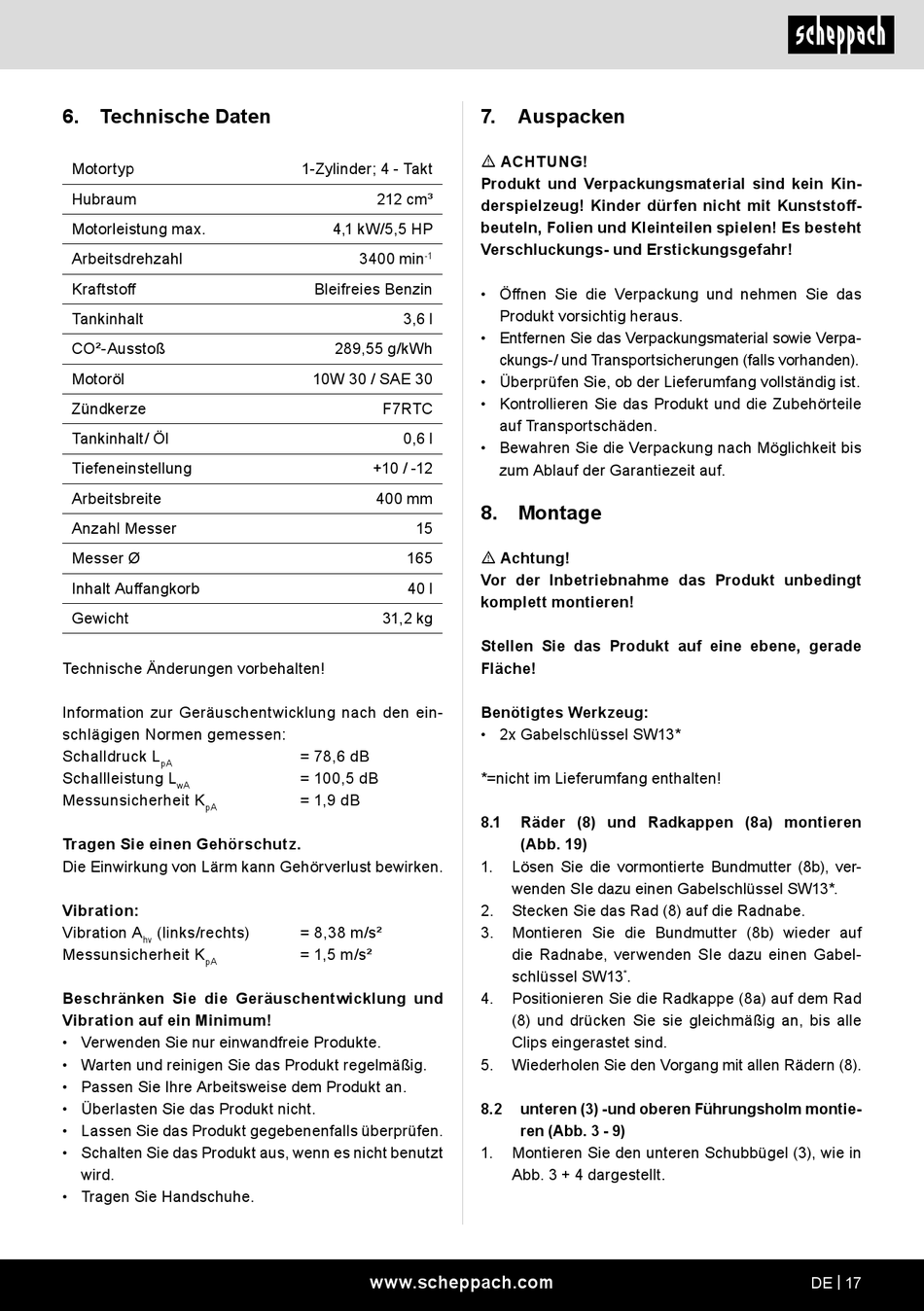

Scheppach SC55P Originalbetriebsanleitung Seite 17

6. Technische Daten
Motortyp
Hubraum
Motorleistung max.
Arbeitsdrehzahl
Kraftstoff
Tankinhalt
CO²-Ausstoß
Motoröl
Zündkerze
Tankinhalt/ Öl
Tiefeneinstellung
Arbeitsbreite
Anzahl Messer
Messer Ø
Inhalt Auffangkorb
Gewicht
Technische Änderungen vorbehalten!
Information zur Geräuschentwicklung nach den ein-
schlägigen Normen gemessen:
Schalldruck L
pA
Schallleistung L
wA
Messunsicherheit K
pA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vibration:
Vibration A (links/rechts)
hv
Messunsicherheit K
pA
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Produkte.
• Warten und reinigen Sie das Produkt regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Produkt an.
• Überlasten Sie das Produkt nicht.
• Lassen Sie das Produkt gegebenenfalls überprüfen.
• Schalten Sie das Produkt aus, wenn es nicht benutzt
wird.
• Tragen Sie Handschuhe.
1-Zylinder; 4 - Takt
212 cm³
4,1 kW/5,5 HP
3400 min
-1
Bleifreies Benzin
3,6 l
289,55 g/kWh
10W 30 / SAE 30
F7RTC
0,6 l
+10 / -12
400 mm
15
165
40 l
31,2 kg
= 78,6 dB
= 100,5 dB
= 1,9 dB
= 8,38 m/s²
= 1,5 m/s²
www.scheppach.com
7. Auspacken
m ACHTUNG!
Produkt und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
• Öffnen Sie die Verpackung und nehmen Sie das
Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
8. Montage
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Stellen Sie das Produkt auf eine ebene, gerade
Fläche!
Benötigtes Werkzeug:
• 2x Gabelschlüssel SW13*
*=nicht im Lieferumfang enthalten!
8.1 Räder (8) und Radkappen (8a) montieren
(Abb. 19)
1. Lösen Sie die vormontierte Bundmutter (8b), ver-
wenden SIe dazu einen Gabelschlüssel SW13*.
2. Stecken Sie das Rad (8) auf die Radnabe.
3. Montieren Sie die Bundmutter (8b) wieder auf
die Radnabe, verwenden SIe dazu einen Gabel-
schlüssel SW13 .
*
4. Positionieren Sie die Radkappe (8a) auf dem Rad
(8) und drücken Sie sie gleichmäßig an, bis alle
Clips eingerastet sind.
5. Wiederholen Sie den Vorgang mit allen Rädern (8).
8.2 unteren (3) -und oberen Führungsholm montie-
ren (Abb. 3 - 9)
1. Montieren Sie den unteren Schubbügel (3), wie in
Abb. 3 + 4 dargestellt.
DE | 17
