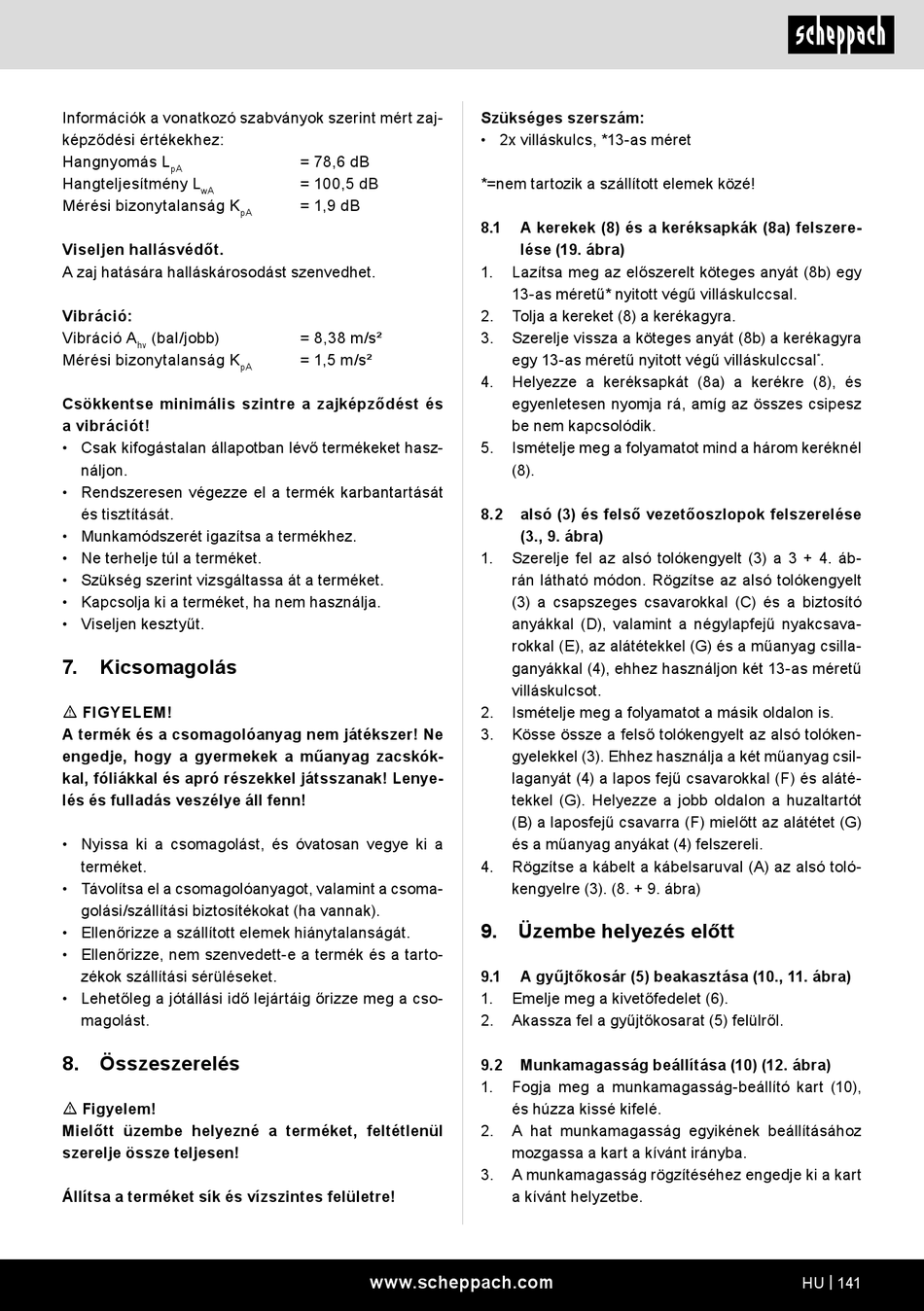

Scheppach SC55P Originalbetriebsanleitung Seite 141

Információk a vonatkozó szabványok szerint mért zaj-
képződési értékekhez:
Hangnyomás L
pA
Hangteljesítmény L
wA
Mérési bizonytalanság K
Viseljen hallásvédőt.
A zaj hatására halláskárosodást szenvedhet.
Vibráció:
Vibráció A (bal/jobb)
hv
Mérési bizonytalanság K
Csökkentse minimális szintre a zajképződést és
a vibrációt!
• Csak kifogástalan állapotban lévő termékeket hasz-
náljon.
• Rendszeresen végezze el a termék karbantartását
és tisztítását.
• Munkamódszerét igazítsa a termékhez.
• Ne terhelje túl a terméket.
• Szükség szerint vizsgáltassa át a terméket.
• Kapcsolja ki a terméket, ha nem használja.
• Viseljen kesztyűt.
7. Kicsomagolás
m FIGYELEM!
A termék és a csomagolóanyag nem játékszer! Ne
engedje, hogy a gyermekek a műanyag zacskók-
kal, fóliákkal és apró részekkel játsszanak! Lenye-
lés és fulladás veszélye áll fenn!
• Nyissa ki a csomagolást, és óvatosan vegye ki a
terméket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tarto-
zékok szállítási sérüléseket.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-
magolást.
8. Összeszerelés
m Figyelem!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
Állítsa a terméket sík és vízszintes felületre!
= 78,6 dB
= 100,5 dB
= 1,9 dB
pA
= 8,38 m/s²
= 1,5 m/s²
pA
www.scheppach.com
Szükséges szerszám:
• 2x villáskulcs, *13-as méret
*=nem tartozik a szállított elemek közé!
8.1 A kerekek (8) és a keréksapkák (8a) felszere-
lése (19. ábra)
1. Lazítsa meg az előszerelt köteges anyát (8b) egy
13-as méretű* nyitott végű villáskulccsal.
2. Tolja a kereket (8) a kerékagyra.
3. Szerelje vissza a köteges anyát (8b) a kerékagyra
egy 13-as méretű nyitott végű villáskulccsal
4. Helyezze a keréksapkát (8a) a kerékre (8), és
egyenletesen nyomja rá, amíg az összes csipesz
be nem kapcsolódik.
5. Ismételje meg a folyamatot mind a három keréknél
(8).
8.2 alsó (3) és felső vezetőoszlopok felszerelése
(3., 9. ábra)
1. Szerelje fel az alsó tolókengyelt (3) a 3 + 4. áb-
rán látható módon. Rögzítse az alsó tolókengyelt
(3) a csapszeges csavarokkal (C) és a biztosító
anyákkal (D), valamint a négylapfejű nyakcsava-
rokkal (E), az alátétekkel (G) és a műanyag csilla-
ganyákkal (4), ehhez használjon két 13-as méretű
villáskulcsot.
2. Ismételje meg a folyamatot a másik oldalon is.
3. Kösse össze a felső tolókengyelt az alsó tolóken-
gyelekkel (3). Ehhez használja a két műanyag csil-
laganyát (4) a lapos fejű csavarokkal (F) és aláté-
tekkel (G). Helyezze a jobb oldalon a huzaltartót
(B) a laposfejű csavarra (F) mielőtt az alátétet (G)
és a műanyag anyákat (4) felszereli.
4. Rögzítse a kábelt a kábelsaruval (A) az alsó toló-
kengyelre (3). (8. + 9. ábra)
9. Üzembe helyezés előtt
9.1 A gyűjtőkosár (5) beakasztása (10., 11. ábra)
1. Emelje meg a kivetőfedelet (6).
2. Akassza fel a gyűjtőkosarat (5) felülről.
9.2 Munkamagasság beállítása (10) (12. ábra)
1. Fogja meg a munkamagasság-beállító kart (10),
és húzza kissé kifelé.
2. A hat munkamagasság egyikének beállításához
mozgassa a kart a kívánt irányba.
3. A munkamagasság rögzítéséhez engedje ki a kart
a kívánt helyzetbe.
.
*
