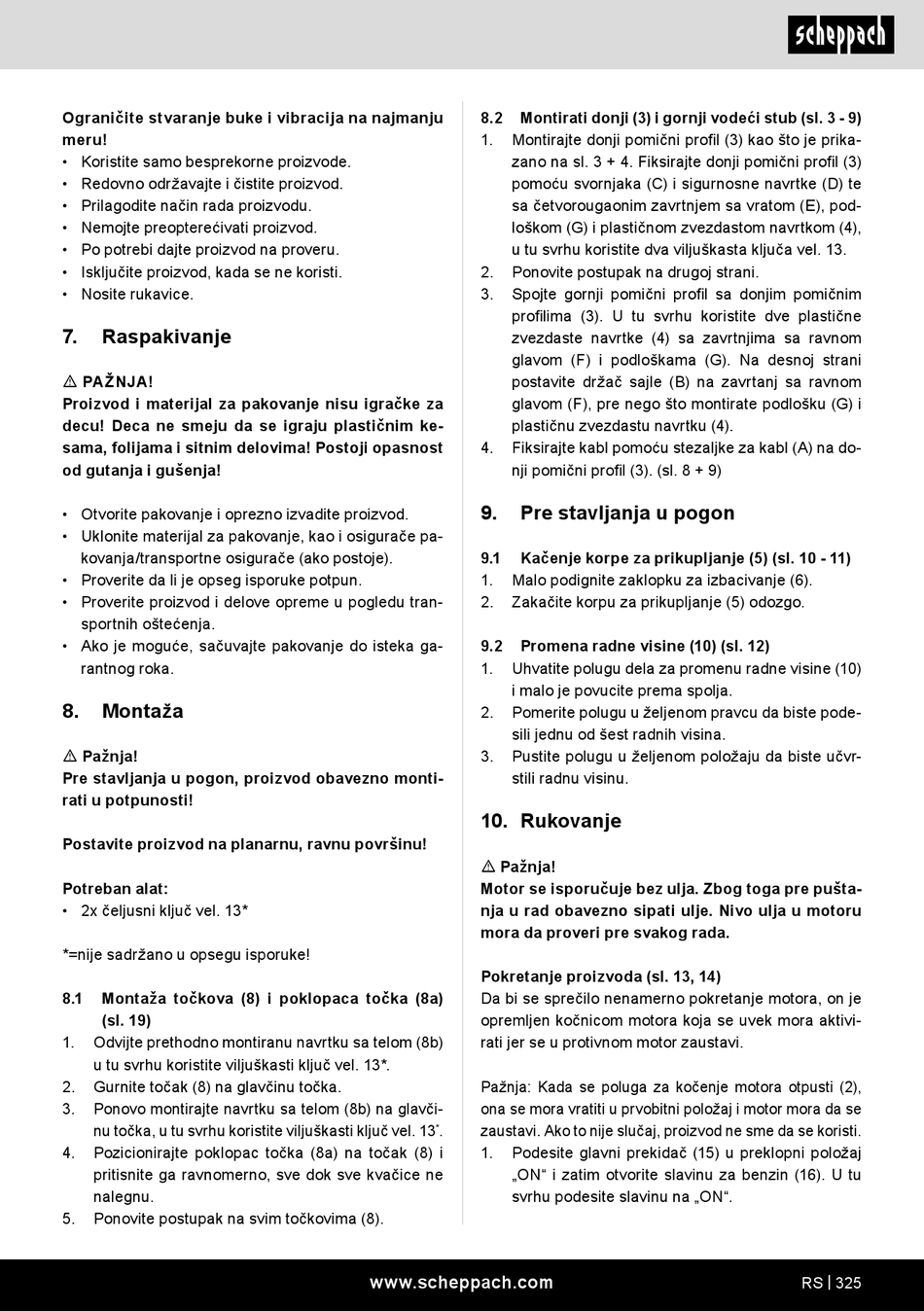

Ograničite stvaranje buke i vibracija na najmanju
meru!
• Koristite samo besprekorne proizvode.
• Redovno održavajte i čistite proizvod.
• Prilagodite način rada proizvodu.
• Nemojte preopterećivati proizvod.
• Po potrebi dajte proizvod na proveru.
• Isključite proizvod, kada se ne koristi.
• Nosite rukavice.
7. Raspakivanje
m PAŽNJA!
Proizvod i materijal za pakovanje nisu igračke za
decu! Deca ne smeju da se igraju plastičnim ke-
sama, folijama i sitnim delovima! Postoji opasnost
od gutanja i gušenja!
• Otvorite pakovanje i oprezno izvadite proizvod.
• Uklonite materijal za pakovanje, kao i osigurače pa-
kovanja/transportne osigurače (ako postoje).
• Proverite da li je opseg isporuke potpun.
• Proverite proizvod i delove opreme u pogledu tran-
sportnih oštećenja.
• Ako je moguće, sačuvajte pakovanje do isteka ga-
rantnog roka.
8. Montaža
m Pažnja!
Pre stavljanja u pogon, proizvod obavezno monti-
rati u potpunosti!
Postavite proizvod na planarnu, ravnu površinu!
Potreban alat:
• 2x čeljusni ključ vel. 13*
*=nije sadržano u opsegu isporuke!
8.1 Montaža točkova (8) i poklopaca točka (8a)
(sl. 19)
1. Odvijte prethodno montiranu navrtku sa telom (8b)
u tu svrhu koristite viljuškasti ključ vel. 13*.
2. Gurnite točak (8) na glavčinu točka.
3. Ponovo montirajte navrtku sa telom (8b) na glavči-
nu točka, u tu svrhu koristite viljuškasti ključ vel. 13
4. Pozicionirajte poklopac točka (8a) na točak (8) i
pritisnite ga ravnomerno, sve dok sve kvačice ne
nalegnu.
5. Ponovite postupak na svim točkovima (8).
8.2 Montirati donji (3) i gornji vodeći stub (sl. 3 - 9)
1. Montirajte donji pomični profil (3) kao što je prika-
zano na sl. 3 + 4. Fiksirajte donji pomični profil (3)
pomoću svornjaka (C) i sigurnosne navrtke (D) te
sa četvorougaonim zavrtnjem sa vratom (E), pod-
loškom (G) i plastičnom zvezdastom navrtkom (4),
u tu svrhu koristite dva viljuškasta ključa vel. 13.
2. Ponovite postupak na drugoj strani.
3. Spojte gornji pomični profil sa donjim pomičnim
profilima (3). U tu svrhu koristite dve plastične
zvezdaste navrtke (4) sa zavrtnjima sa ravnom
glavom (F) i podloškama (G). Na desnoj strani
postavite držač sajle (B) na zavrtanj sa ravnom
glavom (F), pre nego što montirate podlošku (G) i
plastičnu zvezdastu navrtku (4).
4. Fiksirajte kabl pomoću stezaljke za kabl (A) na do-
nji pomični profil (3). (sl. 8 + 9)
9. Pre stavljanja u pogon
9.1 Kačenje korpe za prikupljanje (5) (sl. 10 - 11)
1. Malo podignite zaklopku za izbacivanje (6).
2. Zakačite korpu za prikupljanje (5) odozgo.
9.2 Promena radne visine (10) (sl. 12)
1. Uhvatite polugu dela za promenu radne visine (10)
i malo je povucite prema spolja.
2. Pomerite polugu u željenom pravcu da biste pode-
sili jednu od šest radnih visina.
3. Pustite polugu u željenom položaju da biste učvr-
stili radnu visinu.
10. Rukovanje
m Pažnja!
Motor se isporučuje bez ulja. Zbog toga pre pušta-
nja u rad obavezno sipati ulje. Nivo ulja u motoru
mora da proveri pre svakog rada.
Pokretanje proizvoda (sl. 13, 14)
Da bi se sprečilo nenamerno pokretanje motora, on je
opremljen kočnicom motora koja se uvek mora aktivi-
rati jer se u protivnom motor zaustavi.
Pažnja: Kada se poluga za kočenje motora otpusti (2),
ona se mora vratiti u prvobitni položaj i motor mora da se
. zaustavi. Ako to nije slučaj, proizvod ne sme da se koristi.
*
1. Podesite glavni prekidač (15) u preklopni položaj
„ON" i zatim otvorite slavinu za benzin (16). U tu
svrhu podesite slavinu na „ON".
