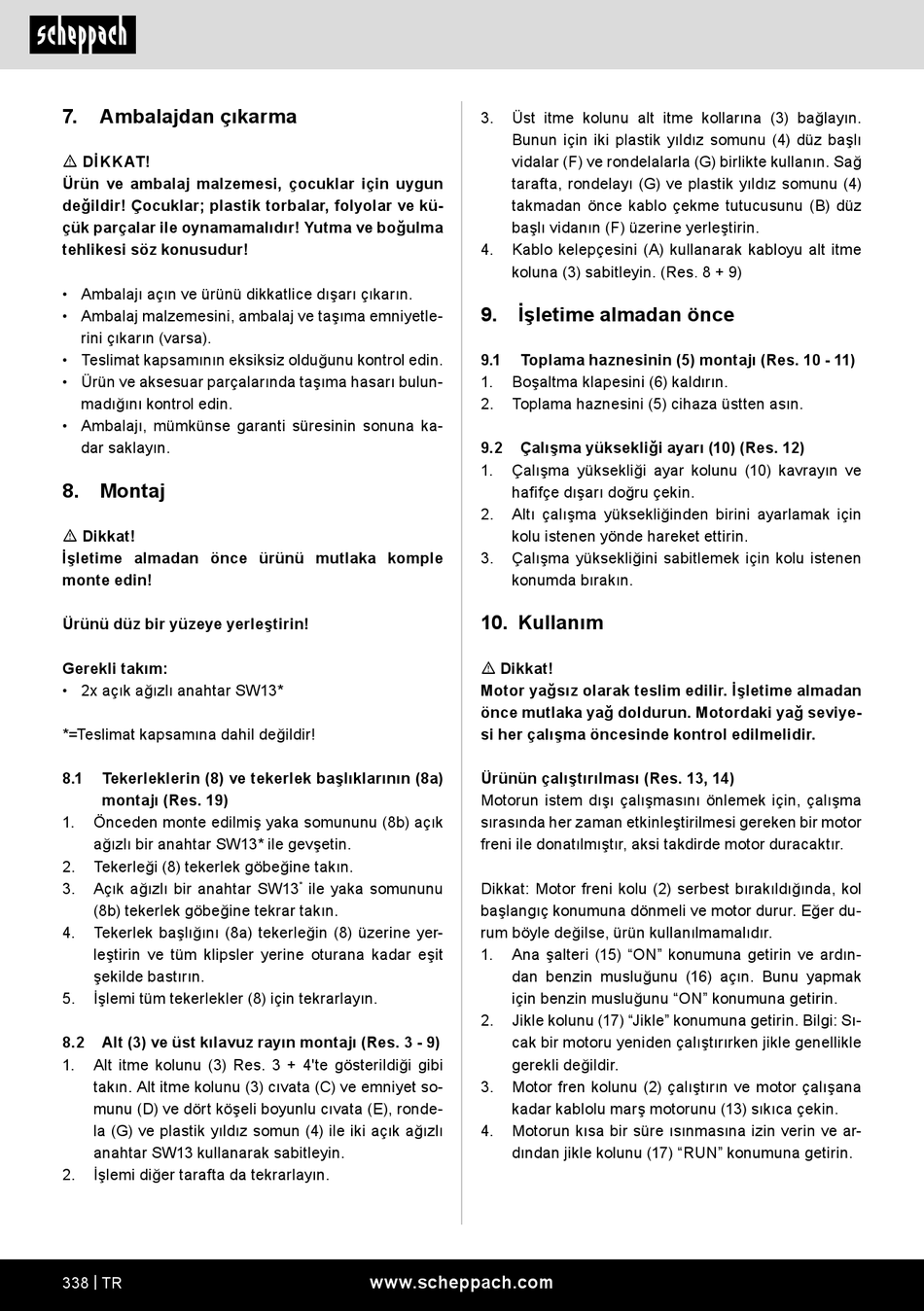

Scheppach SC55P Originalbetriebsanleitung Seite 338

7. Ambalajdan çıkarma
m DİKKAT!
Ürün ve ambalaj malzemesi, çocuklar için uygun
değildir! Çocuklar; plastik torbalar, folyolar ve kü-
çük parçalar ile oynamamalıdır! Yutma ve boğulma
tehlikesi söz konusudur!
• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetle-
rini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulun-
madığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna ka-
dar saklayın.
8. Montaj
m Dikkat!
İşletime almadan önce ürünü mutlaka komple
monte edin!
Ürünü düz bir yüzeye yerleştirin!
Gerekli takım:
• 2x açık ağızlı anahtar SW13*
*=Teslimat kapsamına dahil değildir!
8.1 Tekerleklerin (8) ve tekerlek başlıklarının (8a)
montajı (Res. 19)
1. Önceden monte edilmiş yaka somununu (8b) açık
ağızlı bir anahtar SW13* ile gevşetin.
2. Tekerleği (8) tekerlek göbeğine takın.
3. Açık ağızlı bir anahtar SW13
(8b) tekerlek göbeğine tekrar takın.
4. Tekerlek başlığını (8a) tekerleğin (8) üzerine yer-
leştirin ve tüm klipsler yerine oturana kadar eşit
şekilde bastırın.
5. İşlemi tüm tekerlekler (8) için tekrarlayın.
8.2 Alt (3) ve üst kılavuz rayın montajı (Res. 3 - 9)
1. Alt itme kolunu (3) Res. 3 + 4'te gösterildiği gibi
takın. Alt itme kolunu (3) cıvata (C) ve emniyet so-
munu (D) ve dört köşeli boyunlu cıvata (E), ronde-
la (G) ve plastik yıldız somun (4) ile iki açık ağızlı
anahtar SW13 kullanarak sabitleyin.
2. İşlemi diğer tarafta da tekrarlayın.
338 | TR
ile yaka somununu
*
www.scheppach.com
3. Üst itme kolunu alt itme kollarına (3) bağlayın.
Bunun için iki plastik yıldız somunu (4) düz başlı
vidalar (F) ve rondelalarla (G) birlikte kullanın. Sağ
tarafta, rondelayı (G) ve plastik yıldız somunu (4)
takmadan önce kablo çekme tutucusunu (B) düz
başlı vidanın (F) üzerine yerleştirin.
4. Kablo kelepçesini (A) kullanarak kabloyu alt itme
koluna (3) sabitleyin. (Res. 8 + 9)
9. İşletime almadan önce
9.1 Toplama haznesinin (5) montajı (Res. 10 - 11)
1. Boşaltma klapesini (6) kaldırın.
2. Toplama haznesini (5) cihaza üstten asın.
9.2 Çalışma yüksekliği ayarı (10) (Res. 12)
1. Çalışma yüksekliği ayar kolunu (10) kavrayın ve
hafifçe dışarı doğru çekin.
2. Altı çalışma yüksekliğinden birini ayarlamak için
kolu istenen yönde hareket ettirin.
3. Çalışma yüksekliğini sabitlemek için kolu istenen
konumda bırakın.
10. Kullanım
m Dikkat!
Motor yağsız olarak teslim edilir. İşletime almadan
önce mutlaka yağ doldurun. Motordaki yağ seviye-
si her çalışma öncesinde kontrol edilmelidir.
Ürünün çalıştırılması (Res. 13, 14)
Motorun istem dışı çalışmasını önlemek için, çalışma
sırasında her zaman etkinleştirilmesi gereken bir motor
freni ile donatılmıştır, aksi takdirde motor duracaktır.
Dikkat: Motor freni kolu (2) serbest bırakıldığında, kol
başlangıç konumuna dönmeli ve motor durur. Eğer du-
rum böyle değilse, ürün kullanılmamalıdır.
1. Ana şalteri (15) "ON" konumuna getirin ve ardın-
dan benzin musluğunu (16) açın. Bunu yapmak
için benzin musluğunu "ON" konumuna getirin.
2. Jikle kolunu (17) "Jikle" konumuna getirin. Bilgi: Sı-
cak bir motoru yeniden çalıştırırken jikle genellikle
gerekli değildir.
3. Motor fren kolunu (2) çalıştırın ve motor çalışana
kadar kablolu marş motorunu (13) sıkıca çekin.
4. Motorun kısa bir süre ısınmasına izin verin ve ar-
dından jikle kolunu (17) "RUN" konumuna getirin.
