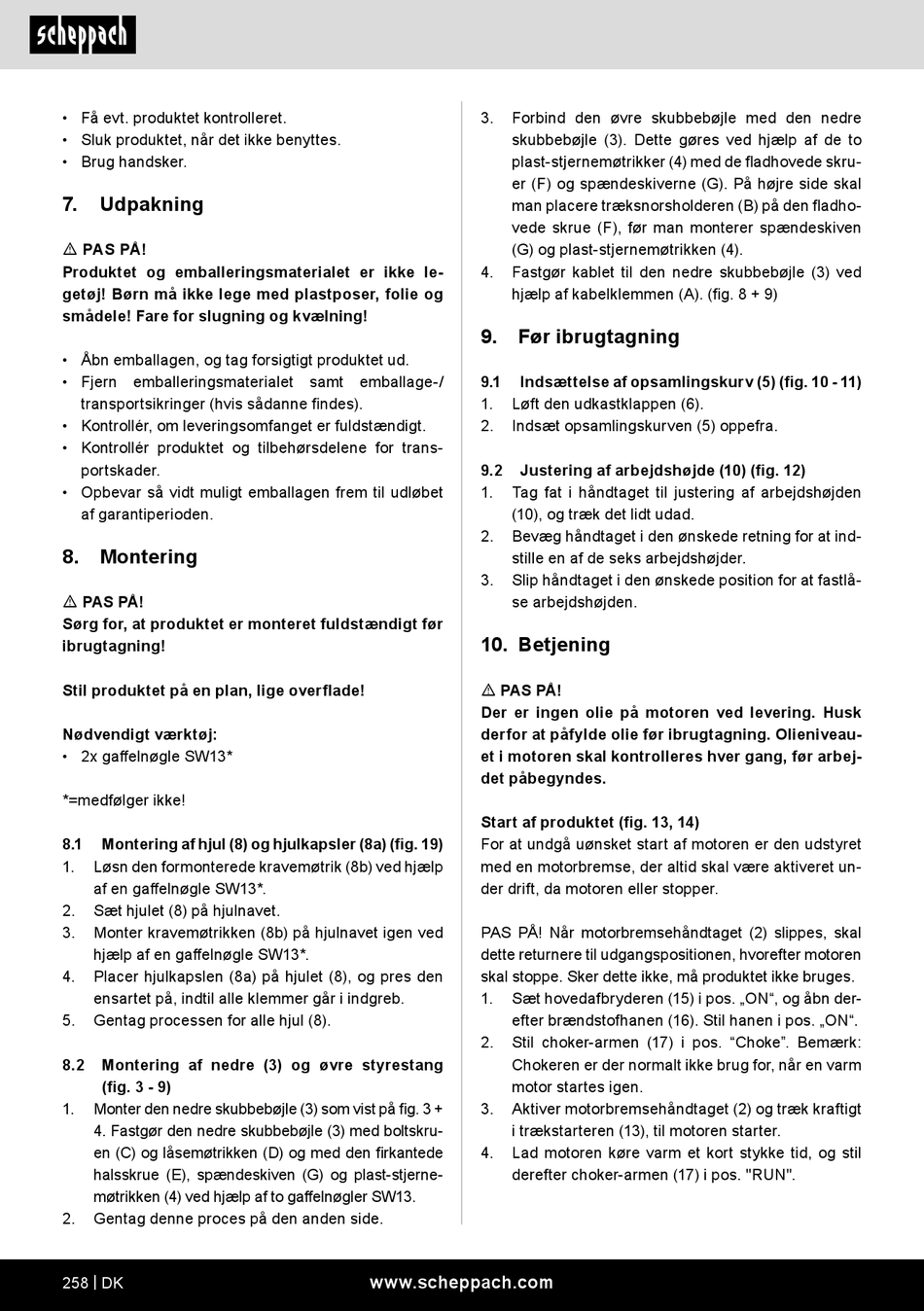

Scheppach SC55P Originalbetriebsanleitung Seite 258

• Få evt. produktet kontrolleret.
• Sluk produktet, når det ikke benyttes.
• Brug handsker.
7. Udpakning
m PAS PÅ!
Produktet og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for trans-
portskader.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
8. Montering
m PAS PÅ!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
Stil produktet på en plan, lige overflade!
Nødvendigt værktøj:
• 2x gaffelnøgle SW13*
*=medfølger ikke!
8.1 Montering af hjul (8) og hjulkapsler (8a) (fig. 19)
1. Løsn den formonterede kravemøtrik (8b) ved hjælp
af en gaffelnøgle SW13*.
2. Sæt hjulet (8) på hjulnavet.
3. Monter kravemøtrikken (8b) på hjulnavet igen ved
hjælp af en gaffelnøgle SW13*.
4. Placer hjulkapslen (8a) på hjulet (8), og pres den
ensartet på, indtil alle klemmer går i indgreb.
5. Gentag processen for alle hjul (8).
8.2 Montering af nedre (3) og øvre styrestang
(fig. 3 - 9)
1. Monter den nedre skubbebøjle (3) som vist på fig. 3 +
4. Fastgør den nedre skubbebøjle (3) med boltskru-
en (C) og låsemøtrikken (D) og med den firkantede
halsskrue (E), spændeskiven (G) og plast-stjerne-
møtrikken (4) ved hjælp af to gaffelnøgler SW13.
2. Gentag denne proces på den anden side.
258 | DK
3. Forbind den øvre skubbebøjle med den nedre
skubbebøjle (3). Dette gøres ved hjælp af de to
plast-stjernemøtrikker (4) med de fladhovede skru-
er (F) og spændeskiverne (G). På højre side skal
man placere træksnorsholderen (B) på den fladho-
vede skrue (F), før man monterer spændeskiven
(G) og plast-stjernemøtrikken (4).
4. Fastgør kablet til den nedre skubbebøjle (3) ved
hjælp af kabelklemmen (A). (fig. 8 + 9)
9. Før ibrugtagning
9.1 Indsættelse af opsamlingskurv (5) (fig. 10 - 11)
1. Løft den udkastklappen (6).
2. Indsæt opsamlingskurven (5) oppefra.
9.2 Justering af arbejdshøjde (10) (fig. 12)
1. Tag fat i håndtaget til justering af arbejdshøjden
(10), og træk det lidt udad.
2. Bevæg håndtaget i den ønskede retning for at ind-
stille en af de seks arbejdshøjder.
3. Slip håndtaget i den ønskede position for at fastlå-
se arbejdshøjden.
10. Betjening
m PAS PÅ!
Der er ingen olie på motoren ved levering. Husk
derfor at påfylde olie før ibrugtagning. Olieniveau-
et i motoren skal kontrolleres hver gang, før arbej-
det påbegyndes.
Start af produktet (fig. 13, 14)
For at undgå uønsket start af motoren er den udstyret
med en motorbremse, der altid skal være aktiveret un-
der drift, da motoren eller stopper.
PAS PÅ! Når motorbremsehåndtaget (2) slippes, skal
dette returnere til udgangspositionen, hvorefter motoren
skal stoppe. Sker dette ikke, må produktet ikke bruges.
1. Sæt hovedafbryderen (15) i pos. „ON", og åbn der-
efter brændstofhanen (16). Stil hanen i pos. „ON".
2. Stil choker-armen (17) i pos. "Choke". Bemærk:
Chokeren er der normalt ikke brug for, når en varm
motor startes igen.
3. Aktiver motorbremsehåndtaget (2) og træk kraftigt
i trækstarteren (13), til motoren starter.
4. Lad motoren køre varm et kort stykke tid, og stil
derefter choker-armen (17) i pos. "RUN".
