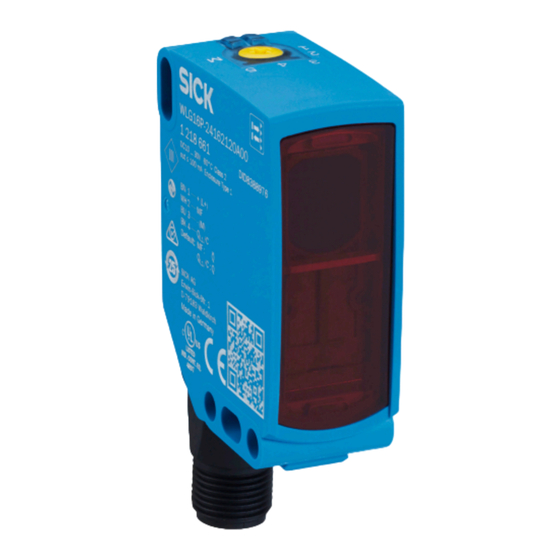

SICK WLG16 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. SICK Anleitungen
  4. Sensoren
  5. WLG16 Bluetooth
  6. Betriebsanleitung

SICK WLG16 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für WLG16:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

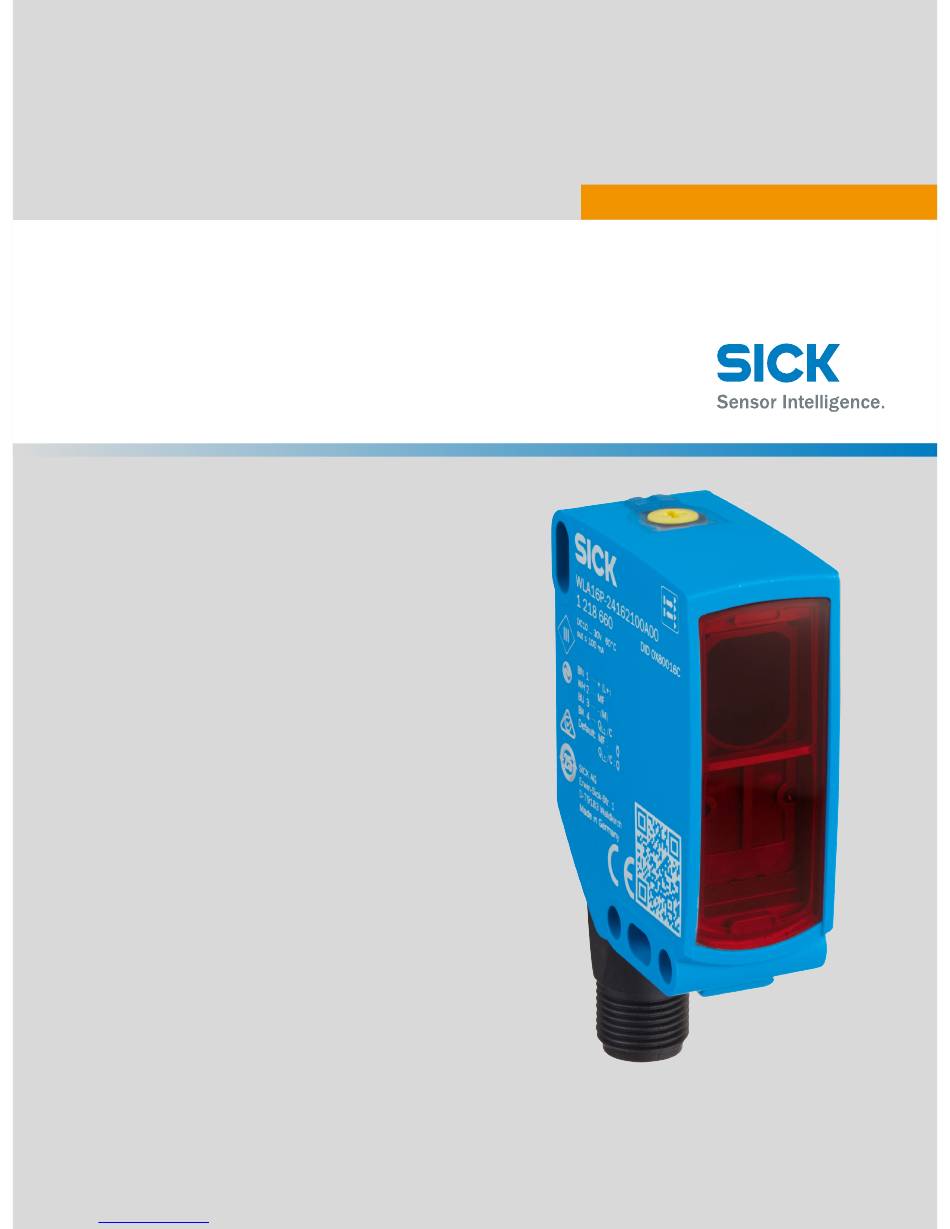

O P E R A T I N G I N S T R U C T I O N S
WLG16 Bluetooth®
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK WLG16

Inhaltszusammenfassung für SICK WLG16

  • Seite 1 O P E R A T I N G I N S T R U C T I O N S WLG16 Bluetooth® Downloaded from www.Manualslib.com manuals search engine...
  • Seite 2 O P E R A T I N G I N S T R U C T I O N S WLG16 Bluetooth® Downloaded from www.Manualslib.com manuals search engine...
  • Seite 3 This work is protected by copyright. Any rights derived from the copyright shall be reserved for SICK AG. Reproduction of this document or parts of this document is only permissible within the limits of the legal determination of Copyright Law. Any modifica‐...

  • Seite 4: Inhaltsverzeichnis

    Electrical installation................ Commissioning.................. Troubleshooting................. 12 Disassembly and disposal............... 12 Maintenance..................12 Approvals.................... 13 10.1 Bluetooth® approvals................Technical data..................13 11.1 General technical data................11.2 Bluetooth technical data®............... 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...

  • Seite 5: Safety Information

    “sensor” in the following) for the optical, non-contact detection of objects, animals, and persons. A reflector is required for this product to function. If the product is used for any other purpose or modified in any way, any warranty claim against SICK AG shall become void.

  • Seite 6: Mounting

    BluePilot blue: Alignment aid Mounting Mount the sensor and the reflector using suitable mounting brackets (see the SICK range of accessories). Align the sensor and reflector with each other. Note the sensor's maximum permissible tightening torque of < 1,3 Nm.
  • Seite 7 3 = blu 4 = blk 4 = blk 4 = blk 4 = blk 0.14 m 0.14 m 0.14 m 0.14 m AWG26 AWG26 AWG26 AWG26 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...
  • Seite 8 ‒ (M) Alarm Alarm output: The sensor (WLG16) features a pre-failure notification output (“Alarm” in connection diagram [Table 4]), which issues a notification if the sensor is only ready for operation to a limited extent. The LED indicator flashes in this case. Possible causes: Sensor or reflector is contaminated, sensor is out of alignment.
  • Seite 9 Figure 4: Maximum distance between the sensor and the respective reflector type Reflector PL10F CHEM Reflective tape REF-AC1000 (50 x 50 mm) Reflector PL10FH-1 Reflector PL10F Reflector PL20F Reflector P250F Sensing range setting 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...

  • Seite 10: Commissioning

    The push-turn element is used to set the object mode and switching threshold, see figures 5 and 6. The WLG16 is equipped with AutoAdapt technology. The switching threshold is automati‐ cally adjusted in the event of contamination or after cleaning.
  • Seite 11 COMMISSIONING 1 2 3 4 1...3 sec. Figure 5: Object mode 1 - 4 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...
  • Seite 12 Bit... / 3 … 15 / 8 … 31 / [carrier Descrip‐ [time mea‐ load] / UInt 24 tion / Data surement type value] / UInt13 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...

  • Seite 13: Troubleshooting

    Yellow LED flashes Distance between sensor and Check sensing range / check reflector is too large / light alignment / SICK reflector is beam is not completely aligned recommended / Cleaning of the to the reflector / reflector is not...

  • Seite 14: Approvals

    ≤ 100 mA max. Max. response time ≤ 500 μs Switching frequency 1000 Hz Enclosure rating IP 66, IP 67 Protection class Circuit protection A, B, C, D 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...

  • Seite 15: Bluetooth Technical Data

    We recommend using compound triangular reflectors or reflective tape to ensure reliable operation. Suitable reflectors and foils can be found in the SICK accessories range. Use of reflectors with large-scale triple structures can negatively influence functionality. 16 VDC to 30 VDC, without load 10 VDC to 16 VDC, without load Signal transit time with resistive load in switching mode.
  • Seite 16 B E T R I E B S A N L E I T U N G WLG16 Bluetooth® Downloaded from www.Manualslib.com manuals search engine...

  • Seite 17: Hersteller

    Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zuläs‐ sig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftli‐...
  • Seite 18 Inbetriebnahme................. 22 Störungsbehebung................26 Demontage und Entsorgung............26 Wartung....................26 Zulassungen..................27 21.1 Bluetooth® Zulassungen................. Technische Daten................27 22.1 Allgemeine Technische Daten..............22.2 Technische Daten Bluetooth®..............8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...

  • Seite 19: Zu Ihrer Sicherheit

    UL Environmental Rating: Enclosure type 1 Bestimmungsgemäße Verwendung Die WLG16 ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Ver‐...

  • Seite 20: Montage

    Anzeige-LED gelb: Status Lichtemp‐ fang BluePilot blau: Ausrichthilfe Montage Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör- Programm). Sensor und Reflektor zueinander ausrichten. Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten. Elektrische Installation Anschluss der Sensoren muss spannungsfrei (U = 0 V) erfolgen.
  • Seite 21 3 = blu 3 = blu 4 = blk 4 = blk 4 = blk 4 = blk 0.14 0.14 0.14 0.14 AWG26 AWG26 AWG26 AWG26 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...
  • Seite 22 ‒ (M) ‒ (M) Alarm Alarmausgang: Der Sensor (WLG16) verfügt über einen Vorausfallmeldeausgang ("Alarm" im Anschlussschema [Tabelle 4]), der meldet, wenn der Sensor nur noch ein‐ geschränkt betriebsbereit ist. Dabei blinkt die Anzeige-LED. Mögliche Ursachen: Ver‐ schmutzung von Sensor oder Reflektor, Sensor ist dejustiert. Im Gutzustand: LOW (0), bei zu starker Verschmutzung HIGH (1).

  • Seite 23: Inbetriebnahme

    Abbildung 10: maximaler Abstand zwischen Sensor und dem jeweiligen Reflektortyp Reflektor PL10F CHEM Reflexionsfolie REF-AC1000 (50 x 50 mm) Reflektor PL10FH-1 Reflektor PL10F Reflektor PL20F Reflektor P250F 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...
  • Seite 24 Einstellung Schaltabstand Mit dem Drück-Dreh-Element werden Objektmodus und Schaltschwelle eingestellt, siehe Abbildungen 5 und 6. Die WLG16 ist mit der AutoAdapt-Technologie ausgestattet. Im Falle einer Verschmutzung oder nach einer Reinigung wird die Schaltschwelle automatisch angepasst. • Drehen Sie das Drück-Dreh-Element (ohne zu drücken), um den gewünschten Objekt‐...
  • Seite 25 INBETRIEBNAHME 1 2 3 4 1...3 sec. Abbildung 11: Objektmodus 1 - 4 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...
  • Seite 26 Bit... / 3 … 15 / 8 … 31 / [Carrier Descrip‐ [Time load] / UInt 24 tion / Data measure‐ type ment value] / UInt13 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...

  • Seite 27: Störungsbehebung

    LED blinkt Abstand zwischen Sensor und Schaltabstand prüfen / Ausrich‐ Reflektor ist zu groß / Licht‐ tung prüfen / Reflektor von SICK strahl ist nicht vollständig auf wird empfohlen. / Reinigung der Reflektor ausgerichtet / Reflek‐ optischen Flächen (Sensor und tor ist nicht geeignet / Fronst‐...

  • Seite 28: Zulassungen

    < 50 mA Ausgangsstrom I ≤ 100 mA max. Ansprechzeit max. ≤ 500 μs Schaltfrequenz 1000Hz Schutzart IP 66, IP 67 Schutzklasse Schutzschaltungen A, B, C, D 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com manuals search engine...

  • Seite 29: Technische Daten Bluetooth

    –40 °C ... +60 °C Für einen zuverlässigen Betrieb empfehlen wir die Verwendung von Feintripel-Reflektoren oder Reflexionsfolie. Geeignete Reflektoren und Folien finden Sie im Zubehör-Programm von Sick. Die Verwendung von Reflektoren mit großer Tripelstruktur kann die Funktionsfähigkeit beeinträchtigen. 16VDC...30VDC, ohne Last 10VDC...16VDC, ohne Last...
  • Seite 30 Phone +386 591 788 49 E-Mail office@sick.hu E-Mail office@sick.si India South Africa Phone +91 22 4033 8333 Phone +27 11 472 3733 Further locations at www.sick.com E-Mail info@sick-india.com E-Mail info@sickautomation.co.za 8022197 | SICK Subject to change without notice Downloaded from www.Manualslib.com...
