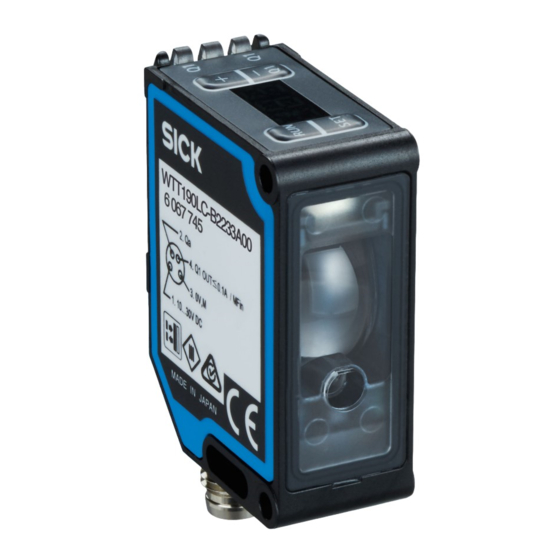

Produktbeschreibung 10.1 Bestimmungsgemäße Verwendung Die PowerProx Small Teach-in - WTT190LC-B2233A00 ist ein optoelektronischer Refle‐ xions-Lichttaster (im Folgenden Sensor genannt) und wird zum optischen, berührungs‐ losen Erfassen von Sachen eingesetzt. Bei jeder anderen Verwendung und bei Verände‐ rungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG. -
Seite 20: Maßzeichnung
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm [vgl. H15] wie folgt abgelesen werden: Beispiel: x = 1000 mm, y = 20 mm. D. h. der Hintergrund wird ab einer Distanz von > 20 mm vom Objekt ausgeblendet. 8024108 | SICK Subject to change without notice... -
Seite 21: Montage
Abbildung: H-2 - Small teach and analog 6%/90% 90%/90% 11.2 Montage Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör- Programm). Maximal zulässiges Anzugsdrehmoment des Sensors von 0.8 Nm beachten. Vorzugsrichtung des Objektes zum Sensor beachten [vgl. F]. 11.3 Elektronik Anschluss der Sensoren muss spannungsfrei (U = 0 V) erfolgen. -
Seite 22: Ausrichtung
(8024109). Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion die nachfol‐ gende Grafik heranziehen. Verhält sich der Schaltausgang nicht gemäß der nachfolgen‐ den Grafik, Einsatzbedingungen prüfen. Siehe Abschnitt Fehlerdiagnose in Kapitel 8024108 | SICK Subject to change without notice... -
Seite 23: Zusatzfunktionen
Unsigned Boolean Integer 6 Die IO-Link Funktionalitäten der Betriebsanleitung IO-Link Photoelectric Sensors ent‐ nehmen (über www.sick.com unter der Geräte-Bestellnummer herunterladen). 12.3 Einstellung der Schaltausgänge sowie weitere Parametrierungen des Sensors über das Menü Die Schaltausgänge können alternativ auch über das Menü eingestellt werden. Ebenso lassen sich weitere Parametrierungen des Sensors über das Menü... - Seite 24 Alle Funktionen auf Fabrikeinstellungen zurücksetzen "dSP" Helligkeit des Displays einstellen (wenn Wert "off" gewählt wird, dimmt das Display 30 s nach letztem Tastendruck) "qc1" Schaltart für Qint.1 einstellen "qc2" Schaltart für Qint.2 einstellen 8024108 | SICK Subject to change without notice...
-
Seite 25: Tastensperre
LED leuchtet nicht / Spannungsunterbrechungen / Sicherstellen einer stabilen Spannungsversorgung ohne Green LED does not light up Voltage interruptions Unterbrechungen / Ensure there is a stable power supply without interruptions 8024108 | SICK Subject to change without notice... - Seite 26 Increase the sensing range, stellt / beam, yellow LED does not see graphic F light up Distance between the sensor and the object is too long or sensing range is set too short 8024108 | SICK Subject to change without notice...
-
Seite 27: Technische Daten
Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer bei den entsprechenden öffentlichen Sammelstellen abzugeben. • Dieses Symbol auf dem Produkt, dessen Verpackung oder im vorliegen‐ den Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. 8024108 | SICK Subject to change without notice... -
Seite 28: Wartung
WARTUNG Wartung SICK-Sensoren sind wartungsfrei. Wir empfehlen, in regelmäßigen Abständen • die optischen Grenzflächen zu reinigen • Verschraubungen und Steckverbindungen zu überprüfen Veränderungen an Geräten dürfen nicht vorgenommen werden. Irrtümer und Änderungen vorbehalten. Angegebene Produkteigenschaften und techni‐ sche Daten stellen keine Garantieerklärung dar.
