Anschließen des Infinity MCable – Masimo SET/Masimo Rainbow

SET/Nellcor OxiMax

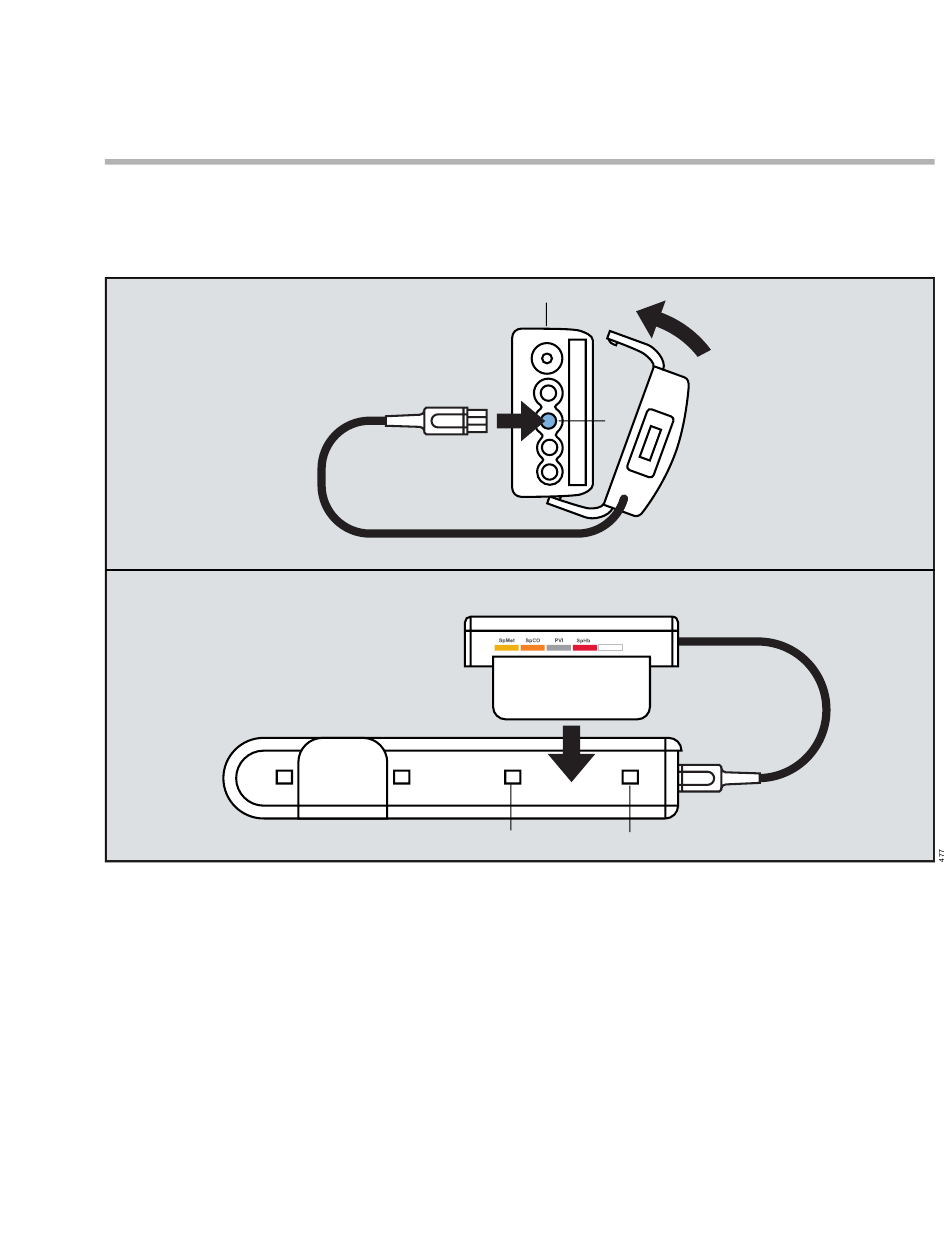

Die folgende Abbildung zeigt die Montage eines
Masimo MCable an den M540. Das Nellcor OxiMax
MCable wird auf die gleiche Weise angeschlossen.
Seitenansicht (Anschlüsse)

Ansicht von unten

A
A M540
B MCable-Halteadapter mit Nasen, die an den
Schmalseiten des M540 einrasten
C MCable-Halter
D MCable
E Blauer SpO -Anschluss
2
F Aussparungen für das Einrasten des MCable-
Halteadapters
Gebrauchsanweisung Infinity Acute Care System – Überwachungsanwendungen SW VG2
D
F
A
B
E
B
C
B
F
So bringen Sie den MCable-Halteadapter an
Gehen Sie wie nachstehend beschrieben vor,
um das MCable am M540 anzubringen:
1 Vergewissern Sie sich, dass das MCable (D)
in dieselbe Richtung weist wie die M540-Seite
mit den Anschlüssen.
2 Richten Sie die die Nasen des Halteadapters
(B) an den Aussparungen am M540 aus und
drücken Sie kräftig, bis der Halteadapter hörbar
einrastet.
3 Schließen Sie das MCable (D) an den blauen
SpO -Anschluss des M540 an.
2
Montage
D
