SpO und Pulsfrequenzmessung mit Masimo SET MCable
2
Anschließen des Masimo SET MCable
Der Masimo SET MCable wird direkt an den M540
angeschlossen.

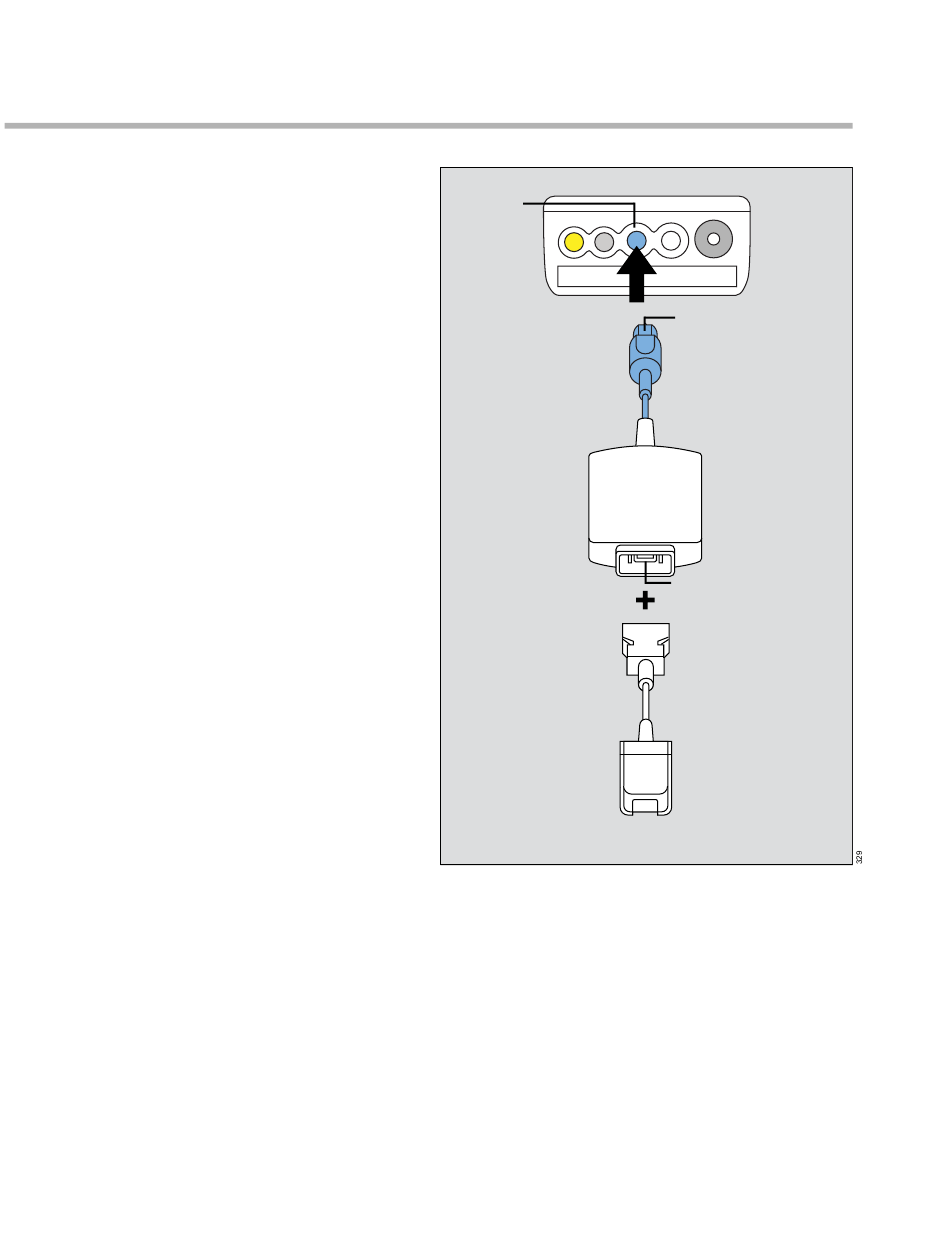

So schließen Sie den Masimo SET MCable an:
1 Schließen Sie das Masimo SET MCable (B) an
den blauen SpO -Anschluss (A) des M540 an.
2
2 Schließen Sie das Zwischenkabel (D) an den
Anschluss des Masimo SET MCable (C) an.
3 Schließen Sie den entsprechenden Masimo
LNCS-Sensor an das Ende des
Zwischenkabels (E) an - weitere Informationen
finden Sie auf Seite 189.
188
Gebrauchsanweisung Infinity Acute Care System - Überwachungsanwendungen SW VG1
A
D
E
B
C
